8.3 Medienversorgung Unical 9000(X)

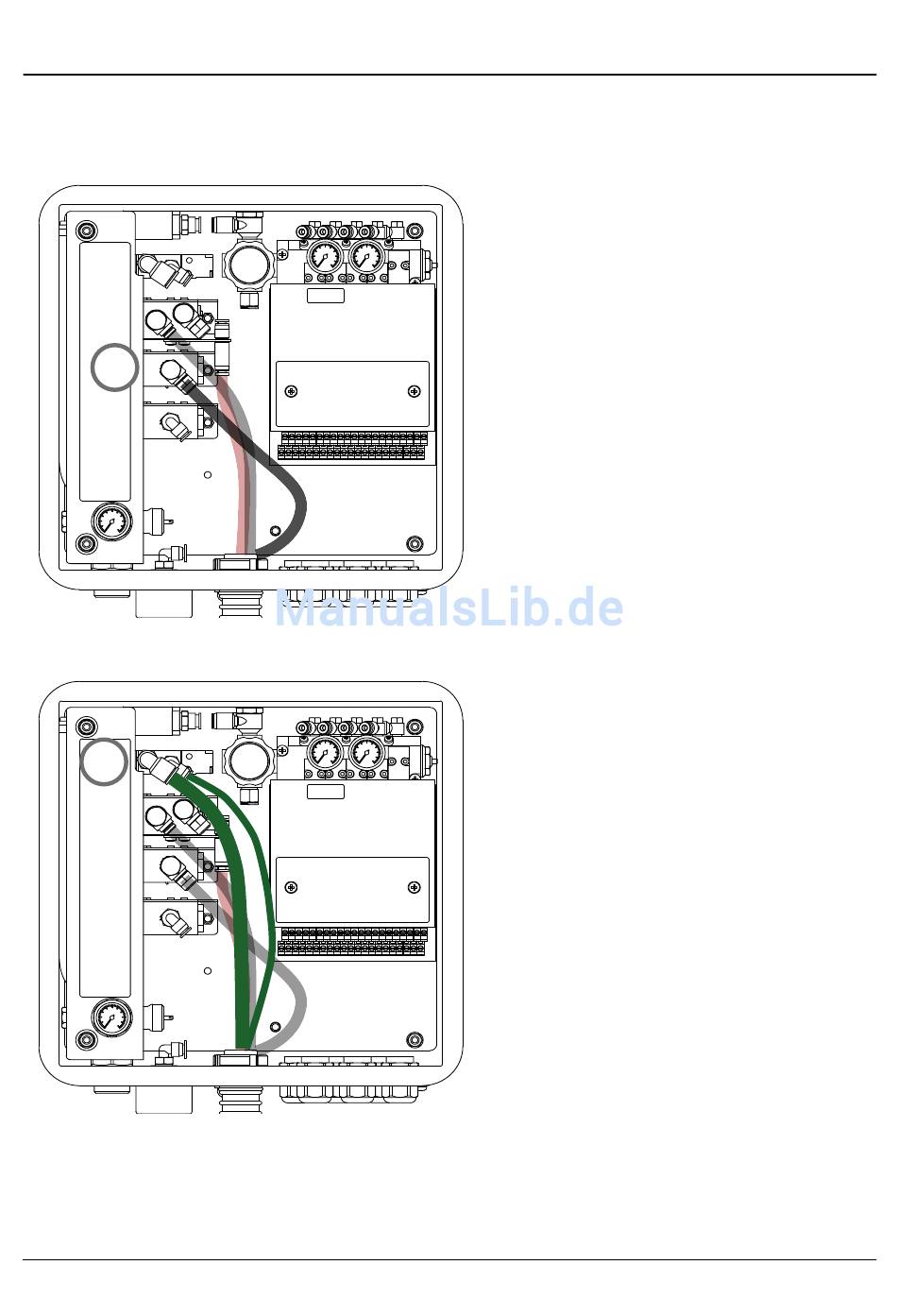

Anschluss der Schläuche
Aux 1 Spülluft (Option)
C
Wechselarmatur
A
36
3. Wenn das Steuerventil Aux 1
Spülluft (C) vorhanden ist,
Verschlusskappe abschrauben
und den zweiten transparenten
Schlauch anschließen.
Überwurf handfest anzie-
hen. Spülluft kann verwen-
det werden, um Rückstände
(Medien, Puffer, Reiniger)
aus der Kalibrierkammer der
Wechselarmatur zu entfernen.
4. Die grünen Schläuche
an das Steuerventil der
Wechselarmatur (A)
anschließen.
Links:
Position "Process"
Schlauch mit großem
Durchmesser (Ø 8 mm)
Rechts:
Position "Service"
Schlauch mit kleinem
Durchmesser (Ø 6 mm)
