Window Master NV Comfort Bedienungsanleitung
Inhaltsverzeichnis
Bitte bewahren Sie diese Anleitung für den Nutzer auf und notieren Sie alle
DK:
+45 4567 0300
DE:
+49 (0) 5221 6940 -500 Vertrieb / -650 Technik
UK:
+44 (0) 1536 510990
CH:
+41 (0) 62 289 22 22
Other markets
+45 4567 0300
install – installatør 0815-DE ©WindowMaster 2011, 2015 ®WindowMaster is a registred trademark used under the license by WindowMaster Group
®
NV Comfort
NV Comfort
Bedienungsanleitung
Für Version ab 2.2.1.4
Sollwertänderungen in den Tabellen im Kapitel 13.
info.dk@windowmaster.com
info@windowmaster.de
info@windowmaster.co.uk
info@windowmaster.ch
info@windowmaster.com
®
www.windowmaster.com
Inhaltsverzeichnis
Verwandte Anleitungen für Window Master NV Comfort
Inhaltszusammenfassung für Window Master NV Comfort
- Seite 1 ® NV Comfort Bedienungsanleitung Für Version ab 2.2.1.4 Bitte bewahren Sie diese Anleitung für den Nutzer auf und notieren Sie alle Sollwertänderungen in den Tabellen im Kapitel 13. +45 4567 0300 info.dk@windowmaster.com +49 (0) 5221 6940 -500 Vertrieb / -650 Technik info@windowmaster.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt NV Comfort® Versionen ..............................3 Erste Inbetriebnahme des NV Comfort® ........................4 Allgemeine Einstellungen ............................4 Spracheinstellung ............................. 4 Allgemeine Einstellungen ..........................5 Datum- und Zeiteinstellung ..........................5 Raumaktivierung ............................... 6 Gebäude ..................................7 Gebäudezustand ............................... 7 Raumniveau - Übersicht............................ 8 Raumniveau –... -

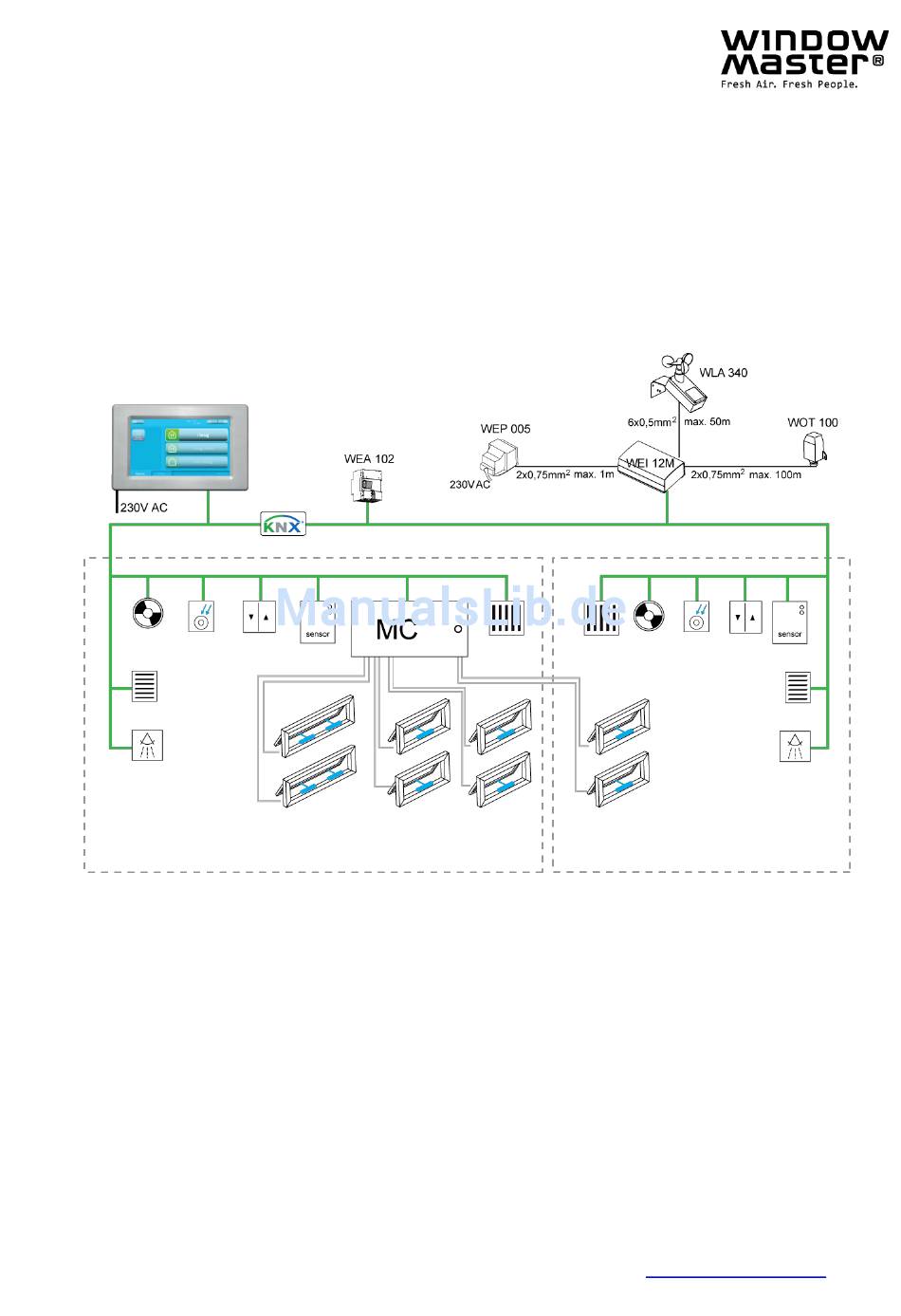

Seite 3: Nv Comfort® Versionen
Bedarf angepasst, implementiert und aktiviert werden, so dass die Systemeinstellungen für jedes Objekt optimal eingerichtet werden können. ® Abhängig von der Softwarekarte kann das NV Comfort bis zu 4 Zonen oder bis zu 8 Zonen individuell regeln. ®... -
Seite 4: Erste Inbetriebnahme Des Nv Comfort
Zonen definiert. Die Grundeinstellungen müssen daher dem jeweiligen Objekt und den individuellen Anforderungen angepasst werden. ® Bei erstmaligem Betrieb des NV Comfort wird die blaue Oberfläche für die allgemeinen Nutzereinstellungen angezeigt Der Super-User hat darüber hinaus die Möglichkeit, unter der grünen Oberfläche die Grundeinstellungen, Parameter und ®... -
Seite 5: Allgemeine Einstellungen
Zeitintervall neue Berechnungen und Regulierungen vor. Sind die Änderungen dagegen höher als ® die angegebenen Grenzwerte, reagiert das NV Comfort sofort. Unter der Registerkarte „Gebäude“ - „Betriebsartwechsel“ können gesicherte Zeiträume über Wochentage und Zeitpunkte definiert werden. -
Seite 6: Raumaktivierung
Raumaktivierung Bevor die verschiedenen Parameter für die einzelnen Räume eingestellt werden können, müssen die Räume aktiviert werden. Wird die Registerkarte „Räume“ bedient, erscheinen alle verfügbaren Räume. Zur Aktivierung wird das jeweilige Raum-Icon ausgewählt. Im „Raummenü“ unter der Registerkarte „Darstellung“ wird das „On“-Icon ausgewählt. -
Seite 7: Gebäude
Softwareversion und Copyright jedoch weiterhin aktiv. Die Funktion bleibt aktiv bis sie - Letztes Ereignis deaktiviert wird. ® - Anderes (NV Comfort Speicherstatus) - Fernprotokoll 8 Erklärt die Funktionen im aktuellen Schirmbild 9 Wechsel zur Übersicht mit allen angeschlossenen Räumen. -
Seite 8: Raumniveau - Übersicht
Raumniveau - Übersicht ® Dieses Schirmbild zeigt alle die Räume, die an das NV Comfort System angeschlossen sind. ´ Die Farben der Raumansicht können unter „Parametereinstellungen“ geändert werden, siehe Kapitel 2.1.4 „ Die Namen können unter Parametereinstellungen“ geändert werden. Ansicht der angeschlossenen Räume Übersichtsansicht jedes Raums. -
Seite 9: Raumniveau - Übersicht - Symbolerklärung
Fensterstatus Wird nur angezeigt, wenn Fenster im Raum angeschlossen sind. Fenster offen Fenster geschlossen Fenster in Betriebsart ”sicher” ® Mechanische Lüftung (NV Comfort Plus) Wird nur angezeigt, wenn eine mechanische Lüftung im Raumtemperatur Raum angeschlossen ist. Aktuelle Raumtemperatur Eingeschaltet Ausgeschaltet... -
Seite 10: Raumniveau - Detailliert
Dieser Icon schaltet die automatische Regelung der Lüftung und die Lichtsteuerung im Raum aus. 4 Temperatur Siehe Kapitel 2.2.5 für weitere Informationen. ® 5 Licht (NV Comfort Plus) Siehe Kapitel 2.2.5 für weitere Informationen. 6 Raumstatus Zeigt den Status des Raumes an. -
Seite 11: Übersteuerung
Übersteuerung Die automatische Lüftung kann mit diesen Icons über stufenlose Regler manuell übersteuert werden. Lüftung – manuell bedient Ventilator manuelle Übersteuerung. Aktiviert das Menü für die manuelle Soll das System in den Übersteuerung eines Ventilators. automatischen Betrieb zurückkehren, wird das Icon „OFF“ betätigt. Manuelle Ansteuerung des Ventilators Erklärung der Funktionen des... - Seite 12 Die automatische Temperaturregelung kann mit diesen Icons über stufenlose Regler manuell übersteuert werden. Heizung – manuelle Regelung Heizung manuelle Übersteuerung. Aktiviert das Menü für die manuelle Soll das System in den Übersteuerung der Heizung. automatischen Betrieb zurückkehren, wird das Icon „OFF“ betätigt. Manuelle Ansteuerung der Heizung Erklärung der Funktionen des Schirmbilds...
- Seite 13 ® Einstellung der automatischen Lichtsteuerung und des Sonnenschutzes (NV Comfort Plus) Licht (optional) Gruppe 1 Aktiviert das Menü für die manuelle Übersteuerung der Lichtsteuerung. Gruppe 2 Erklärung der Funktionen des Schirmbilds Zurück zur Übersicht des Raumniveaus. Die Bezeichnungen können unter Parametereinstellungen geändert...
-
Seite 14: Pin-Code
PIN-Code Niveau 1 und 2 sowie Zeitraum werden unter Parametereinstellungen festgelegt. – Betriebszustände ® NV Comfort ® Das NV Comfort verfügt über 3 Betriebszustände, auf die das System individuell eingestellt werden kann, siehe Kapitel 2.2.1. Unter den verschiedenen Betriebszuständen können verschiedene Fensteröffnungsstellungen auf der Basis... -
Seite 15: Funktionsbeschreibung „Natürliche Lüftung
NV Comfort einen optimalen Sollwert, der alle drei Variablen enthält. Ausgehend vom Abgleich zwischen den berechneten Sollwerten und den Istwerten des jeweiligen Raumes sowie den ® aktuellen Wetterdaten, berechnet das NV Comfort stetig den aktuellen Lüftungsbedarf. Abb.: 3 Lüftung Um die natürliche Lüftung optimal zu nutzen, können die werkseingestellten Sollwerte geändert werden. -
Seite 16: Einstellung Der Sollwerte (Sommer)
Im Schlussteil dieser Anleitung finden Sie einige Beispiele von Sollwerteinstellungen für unterschiedliche Anforderungen an das Raumklima – siehe Kapitel 0. Einstellung der Sollwerte (Sommer) Unter der Registerkarte „Sollwerte“ und der Überschrift „Kühlperiode“ werden die Sollwerte für den Sommerbetrieb angegeben. Ausgehend von den eingestellten Werten berechnet das System den optimalen Sollwert unter Berücksichtigung der aktuellen Daten der Sensorik. -
Seite 17: Bedarfsgeregelte Stoßlüftung
Außentemperatur den „Sollwert für niedrige Außentemperatur“ unterschreitet.) Einstellung des Temperatur-Sollwerts für Nachtauskühlung ® Das NV Comfort bietet die Möglichkeit der Absenkung des Temperatur-Sollwerts für eine optimierte Nachtauskühlung im Sommer sowie eine mögliche Heizenergieeinsparung im Winter. Hierfür können die Werte für die Nachtabsenkung und Nachtauskühlung für „Gebäude unbelegt“... -
Seite 18: Einstellen Des Zeitraumes Für Die Nachtauskühlung
Einstellen des Zeitraumes für die Nachtauskühlung Unter der Registerkarte „Gebäude“ – „Betriebsarten“ wird der Zeitraum für den automatischen Wechsel zwischen den Betriebsarten eingestellt. Neben Wochentag und Tageszeiten kann auch die gewünschte Betriebsart eingestellt werden, in die gewechselt werden soll. Es können z.B. auch verschiedene Zeiträume für Werktage und Wochenenden eingestellt werden. -
Seite 19: Weitere Einstellungen Für Die Natürliche Lüftung
Damit die kontrollierte, natürliche Lüftung bestmögliche Ergebnisse gewährleisten kann, ist eine ausreichende Anzahl elektromotorisch betätigter Fenster im Gebäude ® notwendig. Damit das NV Comfort ein ausgewogenes Verhältnis zwischen Luftwechselraten und thermischem Komfort herstellen kann, ist es außerdem wichtig, dass die angeschlossenen Fenster einer Zone im möglichst... -
Seite 20: Heizungsregelung
Fensteröffnungsweite um den eingestellten Wert korrigiert. Die Namen der Fenstergruppen können geändert werden. Heizungsregelung ® Wird eine Heizungsregelung in das NV Comfort eingebunden, sollten die Proportionalverstärkung und die Integrationsverstärkung dem jeweiligen Raum angepasst werden. Unter der Registerkarte „Darstellung“ wird die „Heizungsregelung“... -
Seite 21: Mechanische Lüftung / Hybridlüftung
Unter der Registerkarte „Darstellung“ wird die „Ventilatorregelung“ in den Räumen auf „On“ gestellt, in ® denen eine mechanische Lüftung in das NV Comfort eingebunden werden soll. Unter der Registerkarte „Ventilator“ werden die Ventilator- Sollwerte für die Heiz- bzw. Kühlperiode angegeben. Der Sollwert für „Temperaturabweichung für den Beginn“... -
Seite 22: Einstellung Der Sicherheits-Sollwerte
Über das Icon „Namen“ können auch die Namen der einzelnen Sonnenschutzgruppen geändert werden. Einstellung der Sicherheits-Sollwerte ® Werden Sonnenschutzprodukte an das NV Comfort Plus angeschlossen, wird empfohlen, hierfür entsprechende Sicherheitsfunktionen einzurichten. Die Sicherheitsfunktionen können entweder allgemein für das gesamte Gebäude oder für die jeweilige Fenstergruppe eingestellt werden. -
Seite 23: Einstellung Der Strategie Und Des Sollwerts
Unter der Registerkarte „Sonnenschutz“ - „Räume“ können die Sicherheits-Sollwerte für die einzelnen Gruppen verschieden eingestellt werden. Einstellung der Strategie und des Sollwerts Ungeachtet der Strategie für die Regelung eines Sonnenschutzes müssen für eine optimale Nutzung dieser Funktion diverse Sollwerte eingestellt werden. Unter der Registerkarte „Sonnenschutz“... -
Seite 24: Energie-Strategie
Unter der Registerkarte „Sonnenschutz“ – „Mehr“ werden die entsprechenden Lichteinfallwerte eingegeben, ab denen der Sonnenschutz hoch- bzw. heruntergefahren werden soll. Um ein ständiges Hoch- und Runterfahren des Sonnenschutzes zu vermeiden, sollten die beiden Werte nicht zu nah beieinander liegen. Energie-Strategie Soll der Sonnenschutz nach der Energie-Strategie geregelt werden, müssen neben den in Kapitel 0 beschriebenen Parametern noch zusätzliche Parameter im Bezug auf die Einwirkung der Sonnenenergieeinstrahlung auf das Gebäude eingestellt werden. -
Seite 25: Licht
„Proportionalverstärkung“ festzulegen. Licht ® Es ist desweiteren auch möglich, eine einfache Lichtsteuerung in das NV Comfort Plus einzubinden, was eine zusätzliche Energieeinsparungsmöglichkeit bietet. Es kann hierbei nur das Ausschalten des Lichts bei Verlassen des Raums eingestellt werden. Soll das Licht eingeschaltet werden, ist eine bewusste Handlung des Benutzers erforderlich. -
Seite 26: Log-Daten Und Fernsteuerung Von Dem Nv Comfort
® Log-Daten und Fernsteuerung von dem NV Comfort ® Der Lizenz basierte Dienst, bei dem Sie die Log-Daten in die Cloud hochladen, das NV Comfort fernsteuern können und Remote-Support bekommen. Unter der Registerkarte „Remote Benutzer” geben Sie einen Namen für das Gerät ein, so dass Sie dieses später schnell und einfach in einem Übersicht finden können. -
Seite 27: Beispiel #2 Ganzjährige Lüftung
„Ventilatorregelung“ und „Heizungsregelung“ auf „Off“ zu stellen. Beispiel #2 Ganzjährige Lüftung ® Das NV Comfort wurde installiert, um das Raumklima ganzjährig zu optimieren. Im Winter: Stoßlüftung Im Sommer: temperaturabhängige Regelung mit Nachtauskühlung Die Sicherheitsfunktionen Wind und Regen sind aktiv (Kapitel 0) Das Raumklima wird abhängig folgenden Parametern geregelt: Raumtemperatur, Außentemperatur, relative... - Seite 28 Folgende Parameter sind zu ändern: Hier werden die Zeitpunkte für den Wechsel zwischen den verschiedenen Betriebsarten eingestellt. Es können z. B. zwei unterschiedliche Zeiten für Werktage und für Wochenenden eingestellt werden. Der Gebäudezustand wechselt bei Zeitraumbeginn von „Belegt – Sicher“ in „Unbelegt“. Unter „Heizperiode“...
-
Seite 29: Beispiel #3 Ganzjährige Lüftung Einschl. Heizungs- Und Lüftungsregelung (Hybridlüftung)
Beispiel #3 Ganzjährige Lüftung einschl. Heizungs- und Lüftungsregelung (Hybridlüftung) ® Das NV Comfort wurde installiert, um das Raumklima ganzjährig zu optimieren. Im Sommer: temperaturabhängige Regelung mit Nachtauskühlung Im Winter: Stoßlüftung sowie Heizungs- und Lüftungsregelung Die Sicherheitsfunktionen Wind und Regen sind aktiv (Kapitel 0) Das Raumklima wird abhängig folgenden Parametern geregelt: Raumtemperatur, Außentemperatur, relative... -
Seite 30: Beispiel #4 Ganzjährige Lüftung Einschl. Heizungs- Und Lüftungsregelung (Hybridlüftung) Mit Futurevent
„Lichtsteuerung“ auf „Off“ gestellt. Beispiel #4 Ganzjährige Lüftung einschl. Heizungs- und Lüftungsregelung (Hybridlüftung) mit FutureVent™ ® Das NV Comfort ist als Teil einer Hybridlüftungslösung installiert (inklusive mechanischer Lüftung) Im Sommer: temperaturabhängige Lüftungsregelung mit Nachtauskühlung Im Winter: natürliche Stoßlüftung, Heizungsregelung und zusätzliche mechanische Lüftungsregelung Verwendung von FutureVent™... -
Seite 31: Beispiel #5 Lüftungs- Und Sonnenschutzregelung
Unter der Registerkarte „Ventilator“ wird „FutureVent™ gewählt. Die „Verstärkung der Einblastemperatur“ und die „Niedrigste Einblastemperatur“ werden angepasst. ® Das NV Comfort kann nicht gleichzeitig Ventilatoren und ein FutureVent™ im selben Raum regeln. Beispiel #5 Lüftungs- und Sonnenschutzregelung ® Das NV Comfort wurde installiert, um das Raumklima ganzjährig zu verbessern und den Sonnenschutz zu regeln. - Seite 32 Die Regelungsarten der verschiedenen Betriebsarten werden gewählt. Soll der Sonnenschutz in der Nacht herunterfahren, wird „Sichtschutz für Privatsphäre“ in den gewünschten Gruppen auf „On“ gestellt. Ist „Sichtschutz für Privatsphäre“ oder „PIR-Sensor“ aktiviert, ist dies durch Betätigung des Icons „Mehr“ noch weiter zu präzisieren.
-
Seite 33: Beispiel #5-1 Sonnenschutz - Licht-Strategie
Zum Schutz des Sonnenschutzes wird empfohlen, diesen bei hohen Windgeschwindigkeiten und niedrigen Außentemperaturen hochzufahren. Beispiel #5-1 Sonnenschutz – Licht-Strategie Das Lichtniveau für das Hoch- bzw. Herunterfahren des Sonnenschutzes wird eingestellt. Um ein häufiges Auf- und Zufahren des Sonnenschutzes zu vermeiden, sollten die beiden Werte nicht zu nah beieinander liegen. -
Seite 34: Werkseinstellungen - Parameter Und Sollwerte
Temperaturen. Werkseinstellungen – Parameter und Sollwerte ® Die nachfolgenden Tabellen sind Übersichten der Werkseinstellungen des NV Comfort . Die Tabellen bieten die Möglichkeit, alle eventuellen Anpassungen aufzunehmen. Es wird in den Tabellen immer davon ausgegangen, dass mindestens eine Lüftungszone aktiviert ist. -
Seite 35: Werkseinstellung Neue Einstellung
Bildschirmabbildung Parameter/Sollwert Werkseinstellung Neue Einstellung Sonneschutz Sicherheit 313 – Gebäude Bei hoher Windgeschwindigkeit hochfahren Sicherheitsgrenze für hohe Windgeschwindigkeit 12,0 m/s Windgeschwindigkeit überwachen Bei niedrigen Außentemperatur hochfahren Sicherheitsgrenze für niedrige Außentemperatur 3 ºC Außentemperatur überwachen Datum und Uhrzeit 332 - System Zeit-Format 24 Stunden Zeitzone... - Seite 36 Bildschirmabbildung Parameter/Sollwert Werkseinstellung Neue Einstellung Natürliche Lüftung 3213 – Raum 1 -Einfluss 0,0050 K/ppm Min. Lüftungssollwert 21,0 ºC rF-Einfluss 0,02 K/% Erlaube Stoßlüftung im Winter Min. Dauer der Stoßlüftung 30 s Min. Zeitraum zwischen zwei Stoßlüftungen 30 min. Max. Dauer der Stoßlüftung 180 s Max.
- Seite 37 Bildschirmabbildung Parameter/Sollwert Werkseinstellung Neue Einstellung Fenster 32161 – Raum 1 – Fenstergruppe 1 – Mehr Max. Öffnung im „Sicherheit“ Fenstergröße Normal Start Öffnungsweite 10 % Öffnen-Verstärkung 100 % Schließ-Verstärkung 100 % Fenster 32161 – Raum 1 – Fenstergruppe 2 – Mehr Max.
- Seite 38 Bildschirmabbildung Parameter/Sollwert Werkseinstellung Neue Einstellung Sonnenschutz 32173 – Raum 1 – Gruppe 1 – Mehr (Energiestrategie) Beleuchtungsniveau für niedrigen thermischen 10 kLx Effekt Beleuchtungsniveau zum Start der Regelung 30 kLx Grenze für niedrige Außentemperatur -5 ºC Beleuchtungsniveau für thermischen Effekt 12 kLx Beleuchtungsniveau zum Schluss der Regelung 28 kLx...
-
Seite 39: Werkseinstellungen - End-User-Niveau
Bildschirmabbildung Parameter/Sollwert Werkseinstellung Neue Einstellung Sonnenschutz 32174 - Raum 1 - Gruppe 2 - Mehr - Mehr - Gruppe 1 (Energie einschl. Lamellen Strategie) Temperatur-Sollwert-Offset 1,0 K Offset (Kb) 50 % Proportionalverstärkung (Kp) 0,25 1/K Integrationsverstärkung (Ki) 0,005 Kmin Min. Lamellenposition Max. -
Seite 40: Wartung
Wartung ® Die verschiedenen Komponenten in einem NV Comfort System erfordern unterschiedliche Wartungen. ® Bei Problemen oder Funktionsstörungen im NV Comfort System ist es sehr wichtig, diese möglichst schnell zu beheben, da die Regelung der natürlichen Lüftung im Gebäude davon beeinflusst werden kann.
