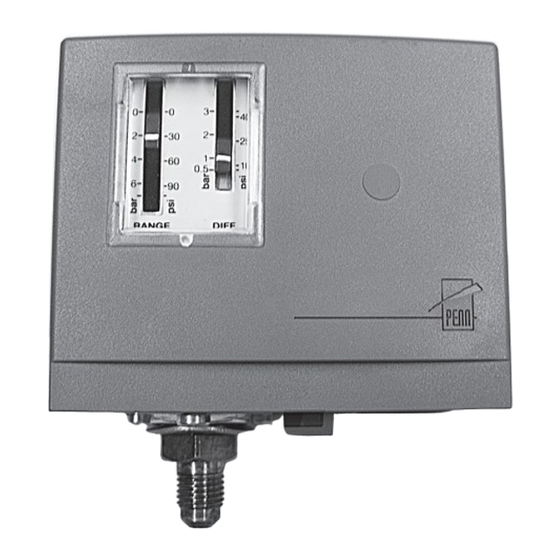

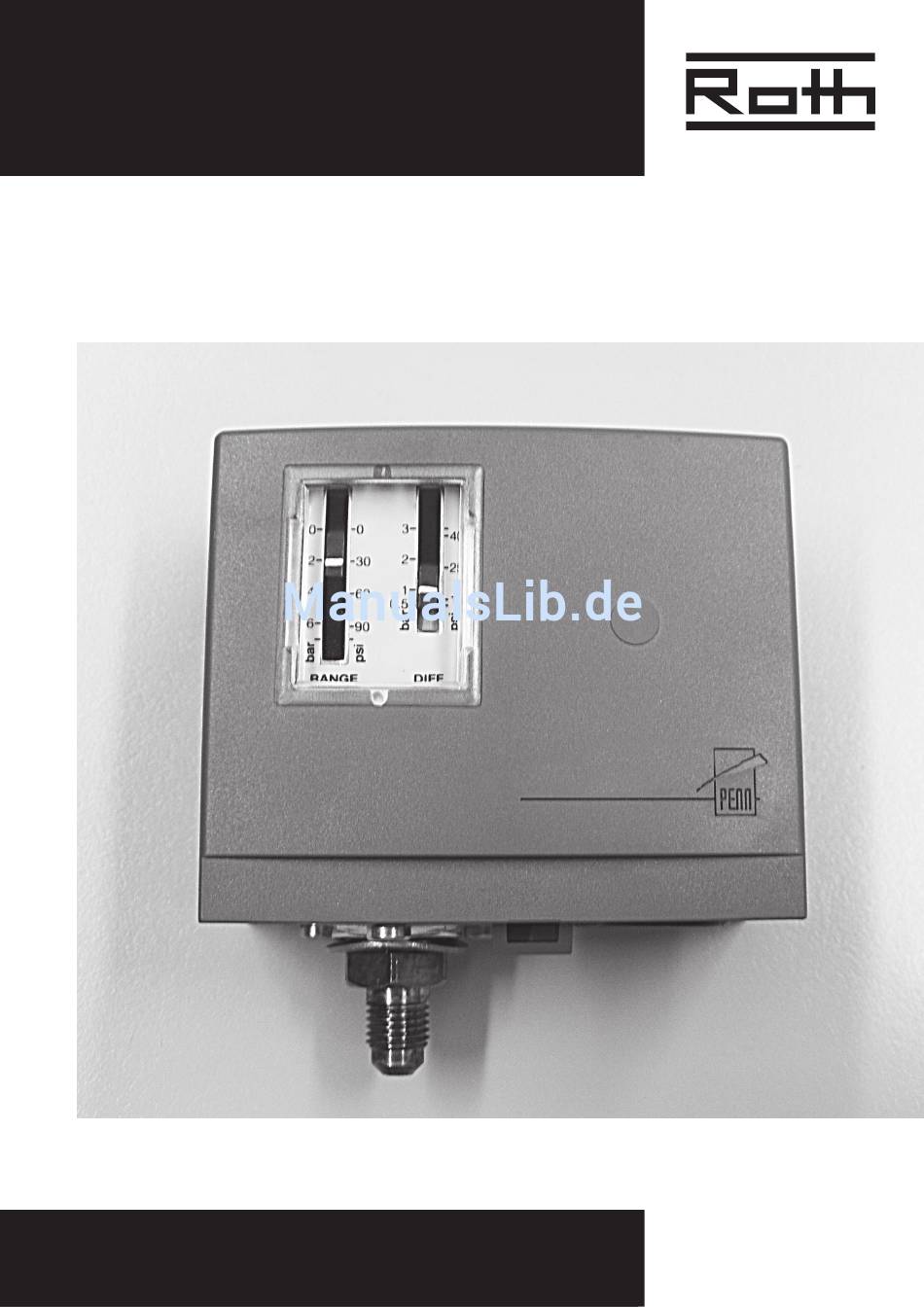

- Seite 1 soledruckwächter Montage- und Bedienungsanleitung zuBehör für wärMepuMpen eNerGIe- uNd saNItärsYsteMe 830172-0904...
-
Seite 2: Signalzeichen
signalzeichen Hinweis diese Betriebsanleitung gibt ihnen wichtige Möglicherweise enthält diese Betriebsanleitung hinweise zum umgang mit dem gerät. sie ist Beschreibungen, die unverständlich oder unklar produktbestandteil und muss in unmittelbarer erscheinen. Bei fragen oder unklarheiten den nähe des geräts griffbereit aufbewahrt werden. werkskundendienst oder den vor ort zuständigen sie muss während der gesamten nutzungsdauer partner des herstellers heranziehen. -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Signalzeichen Inhaltsübersicht Allgemeines Anwendung Bestimmungsgemäßer Einsatz Haftungsausschluss Sicherheit Kundendienst Gewährleistung/Garantie Entsorgung Lieferumfang Montageanleitung Elektrische Anschlussarbeiten Isolierung Einstellung Technische Daten Maßbild Klemmenplan für Geräte mit Phasenfolgerelais Klemmenplan für Geräte ohne Phasenfolgerelais Hydraulische Einbindung... -
Seite 4: Allgemeines
allgemeines Anwendung Bauteilgeprüfter soledruckwächter zum einbau regionale Vorschriften beachten. in den solekreis, falls behördlich gefordert. Bestimmungs- das gerät ist ausschließlich bestimmungs- als druckwächter im solekreis • gemäßer Einsatz gemäß einzusetzen. das heißt: Haftungsausschluss der hersteller haftet nicht für schäden, die durch wenn arbeiten am gerät ausgeführt werden, •... -
Seite 5: Montageanleitung
Montageanleitung Montage hinweis: soledruckwächter auf der Druckseite der soleumwälzpumpe montieren. 1. die Kupferdichtung muss zentrisch in den adap- ter eingelegt werden. 2. soledruckwächter aufschrauben bis er dicht abschließt. die Kupferdichtung darf dabei nicht verrutschen. 3. das ende mit dem außengewinde r 3/8“ in die soleleitung gemäß... -
Seite 6: Elektrische Anschlussarbeiten
elektrischer anschluss/Isolierung/einstellung Elektrische für alle auszuführenden arbeiten gilt: Beachten sie den teil „elektrische anschluss- Anschlussarbeiten arbeiten“ des jeweiligen wärmepumpentypes. Gefahr! & Lebensgefahr durch elektrischen strom! Betriebsanleitung des jeweiligen wärme- elektrische anschlussarbeiten sind aus- pumpentypes. schließlich qualifiziertem elektrofach- personal vorbehalten. die Kabel a und C des soledruckwächters gemäß Vor dem Öffnen des Gerätes die anlage Klemmenplan an den entsprechenden Klemmen spannungsfrei schalten und gegen... -
Seite 7: Technische Daten
technische daten soledruckwächter Technische Daten Druckanschluss siehe zeichnungen Bereiche und Differenz siehe typenbezeichnung einstellung siehe typenbezeichnung Umgebungstemperatur -50 bis +55 °C schaltleistung 230 V dC 12 w (steuerstrom) sicherungsplatte und schraube zum Blockieren und sichern der Bereichs- und/ oder differenzschraube schutzart ip30 Material Gehäuse... -
Seite 8: Maßbild
Maßbild Maßbild sicherungsplatte 2 Befestigungsbohrungen ø 4,5 mm 2 Befestigungsgewinde (für Montagewinkel) Kabeltülle (für Kabeldurchmesser 5–13 mm), abmessung der Kabeleinführung ermöglicht die Verwendung von Kabelverschraubungen können ohne Kontern festgezogen werden. druckelement 7/16 - 20 unf außengewinde (abgebildet) 1/4 - 18 npt innengewinde rückstellknopf (nur bei Modellen mit handrückstellung) alle Maße in mm... -
Seite 9: Klemmenplan Für Geräte Mit Phasenfolgerelais
klemmenplan für Geräte mit Phasenfolgerelais: terracompact B10 kw und ® terracompact 10 bis 17 kw (Pc) ® Klemmenplan L1 L2 L3 12 -F20 ZW2/SST Sole/Wasser Legende: Bezeichnung Funktion Reglerplatine; Achtung: I-max = 6A/230VAC Phasenfolgerelais; wenn Phasenfolge in Ordnung 11 + 14 geschlossen Soledruck Pressostat;... -
Seite 10: Klemmenplan Für Geräte Ohne Phasenfolgerelais
klemmenplan für Geräte ohne Phasenfolgerelais: terracompact B 6 bis 8 kw ® terracompact 6, 8 und 23 kw (Pc) ® Klemmenplan -F20 ZW2/SST Sole/Wasser Legende: Bezeichnung Funktion Reglerplatine; Achtung: I-max = 6A/230VAC Soledruck Pressostat; bauseits nach Bedarf Klemmen Soledruck Pressostat; bauseits bei Bedarf... -
Seite 11: Hydraulische Einbindung
hydraulische einbindung Hydraulische Einbindung wärmepumpe schmutzfänger 1 mm siebgröße schwingungsentkopplung Mauerdurchführung sicherheitsventil zuleitungsrohr absperrung soleverteiler rückschlagventil erdkollektor dampfdichte isolierung erdsonde ausdehnungsgefäß soledruckwächter Manometer 106 glykolgemisch (25% glykol) soleumwälzpumpe VBo ta/a = außenfühler... - Seite 12 2 35232 dautphetal • telefon 0 64 66/9 22-0 telefax 0 64 66/9 22-1 00 • hotline 0 64 66/9 22-2 66 e-Mail service@roth-werke.de www.roth-werke.de •...
