LD ZM-6 Bedienungsanleitung
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
Grundfunktionen ....................................1
Vorsichtsmaßnamen...............................2

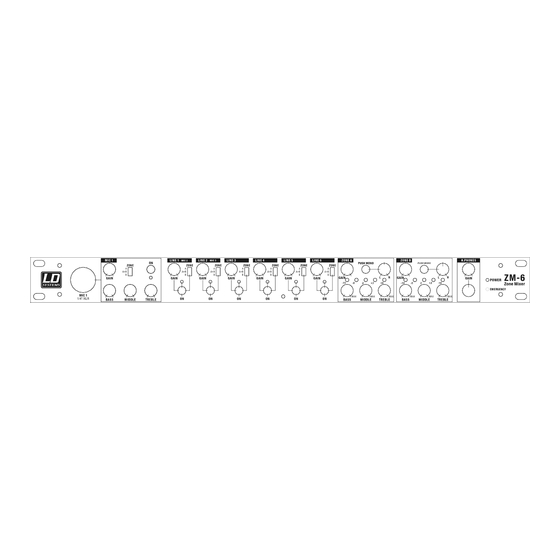

Gerätefront ..........................................2
Wir freuen uns, dass Sie sich für ein Audioprodukt von LD Systems
entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor
Inbetriebnahme des Geräts sorgfältig, und bewahren Sie sie für
spätere Referenzzwecke auf.
Inhalt
............................ 1

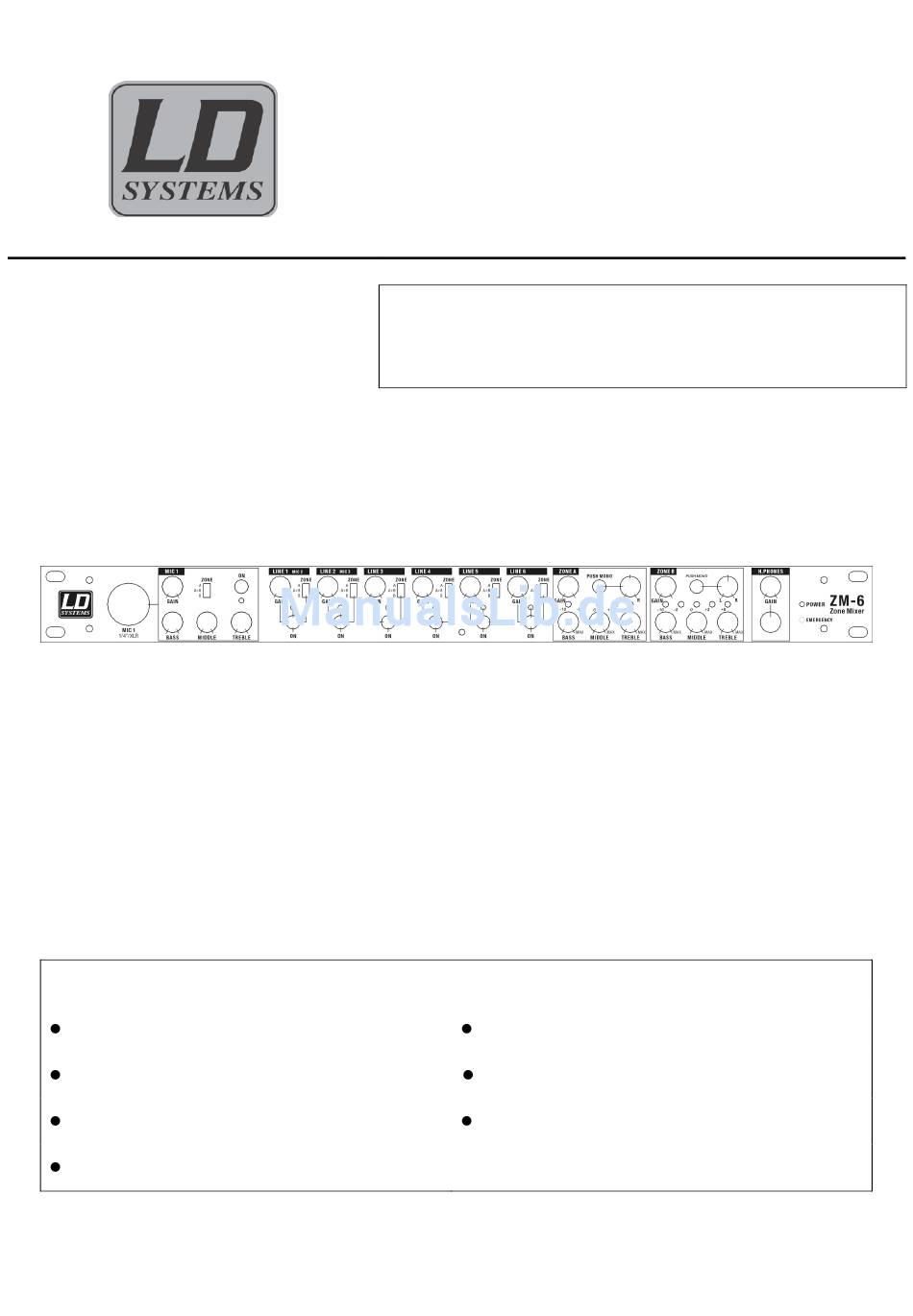

Professioneller 19"-Rack-Mixer
ZM-6
Geräterückseite.....................................3
Anschlüsse (Verkabelung).............................4
Technische Daten......................................5
Inhaltsverzeichnis
Verwandte Anleitungen für LD ZM-6
Inhaltszusammenfassung für LD ZM-6
-
Seite 1: Inhaltsverzeichnis
Professioneller 19”-Rack-Mixer ZM-6 Wir freuen uns, dass Sie sich für ein Audioprodukt von LD Systems entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Inbetriebnahme des Geräts sorgfältig, und bewahren Sie sie für spätere Referenzzwecke auf. Inhalt Sicherheitshinweise …...…………………. -
Seite 2: Sicherheitshinweise
5.) Nehmen Sie keine eigenen Reparaturversuche vor. Lassen Sie das Gerät ausschließlich von qualifiziertem Servicepersonal prüfen bzw. reparieren. 2. Grundfunktionen Der ZM-6 ist ein außerordentlich vielseitiger, bedienerfreundlicher 19"-Rack-Mixer für professionelle Einsätze – ideal für Diskotheken, Clubs, Theater etc. Ausstattung: Sechs Line-, ein Phono-, drei Mikrofon-Eingänge... -
Seite 3: Vorsichtsmaßnamen
Kanalschalter (On/Off) – Aktivierung des entsprechenden Kanals "Zone"-Schalter – Routing des Audiosignals auf die gewünschte Zone (Schalterstellung "A+B": Routing des Audiosignals auf beide Zonen) Mic 1: Gain – Einstellung der Eingangsverstärkung (Gain) für den frontseitigen Neutrik-Combo-Eingang ZM-6 PROFESSIONAL 19” RACK MIXER USER MANUAL PAGE 2/5 V-... -
Seite 4: Geräterückseite
Line-Eingänge, unsymmetrisch – Anschluss von Stereo-Signalquellen (z.B. HiFi-Videorecorder, Tapedecks und Bandmaschinen, DAT-Recorder, CD-Player, Laser-Disc-Player, Tuner oder Mischpulte); Hinweise: a) Anschluss von Mono-Signalquellen an Eingänge links/rechts über Y-Kabel; b) "Line 3" ZM-6 PROFESSIONAL 19” RACK MIXER USER MANUAL PAGE 3/5 V-... -
Seite 5: Anschlüsse (Verkabelung)
18) Netzadapter-Buchse – Anschluss eines externen 24-V-Gleichstromadapters 6． ． ． ． Anschlüsse (Verkabelung) Der Rack-Mixer ZM-6 ist für die unterschiedlichsten Einsätze geeignet; das untenstehende Diagramm zeigt lediglich ein Beispiel für die Verkabelung. Vergewissern Sie sich, dass alle Regler in "Null"-Stellung stehen und sämtliche angeschlossenen Geräte ausgeschaltet sind, bevor Sie mit der Verkabelung beginnen. - Seite 6 +/- 15VDV (Notfalldurchsagen, mit Override-Funktion) (B) 483 x (T) 200 x (H) 44 mm Abmessungen (B×T×H) 2,2 kg Gewicht ZM-6 Professioneller 19"-Rack-Mixer Änderungen der Technischen Daten im Sinne stetiger Produktverbesserung vorbehalten. ZM-6 PROFESSIONAL 19” RACK MIXER USER MANUAL PAGE 5/5 V-...
