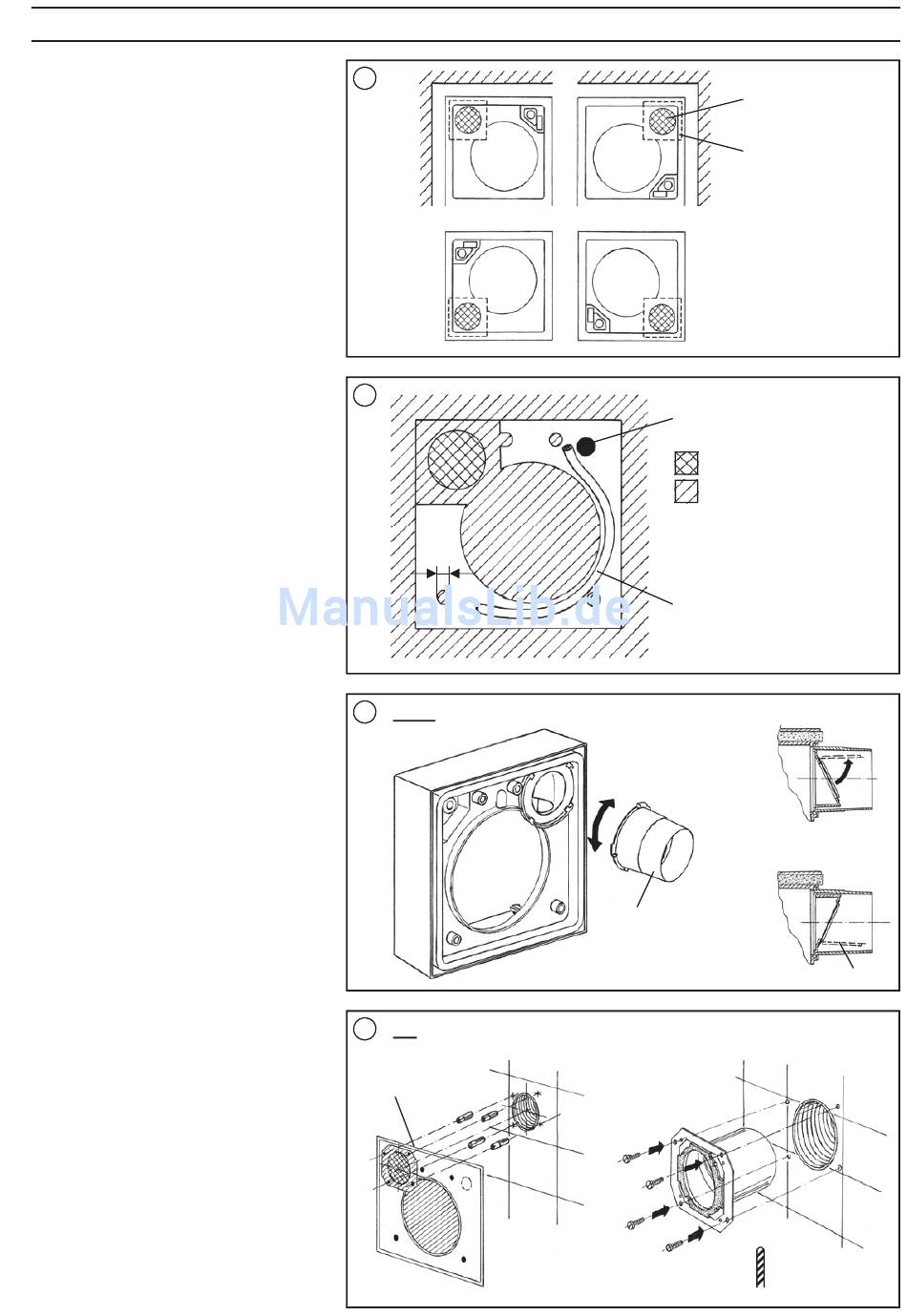

Montage - Gehäuse und el. Anschluss -
Einbaulage des Gerätes wählen
Lage des Netzkabels überprüfen -
dazu Bohrschablone benutzen!
Ggf. Einbaulage korrigieren.
Lage der Rückschlagklappe entspre-
chend der gewählten Einbaulage ü-
berprüfen und ggf. korrigieren.
Küchenbrandschutz montieren
• Befestigungslöcher bohren und Dübel
einsetzen (Dazu Bohrschablone be-
nutzen)
• Die Lage der Rückschlagklappe muss
der gewählten Einbaulage entspre-
chen. (Siehe Bild 3)
1
2
Ø
16 mm
3
Ohne Küchenbrandschutz
4
Mit Küchenbrandschutz
Kante waagerecht
ausrichten!
Abluftöffnung
BSK
Netzkabel muss dieses Feld errei-
chen und noch 6 cm länger sein
Innerhalb der schraffierten
Bereiche darf sich kein Netz-
kabel befinden.
Netzkabel
Richtig:
fest
lose
Falsch:
Stutzen mit RSK
Zur Korrektur
lösen!
RSK
Bohrer Ø 5,5 mm
