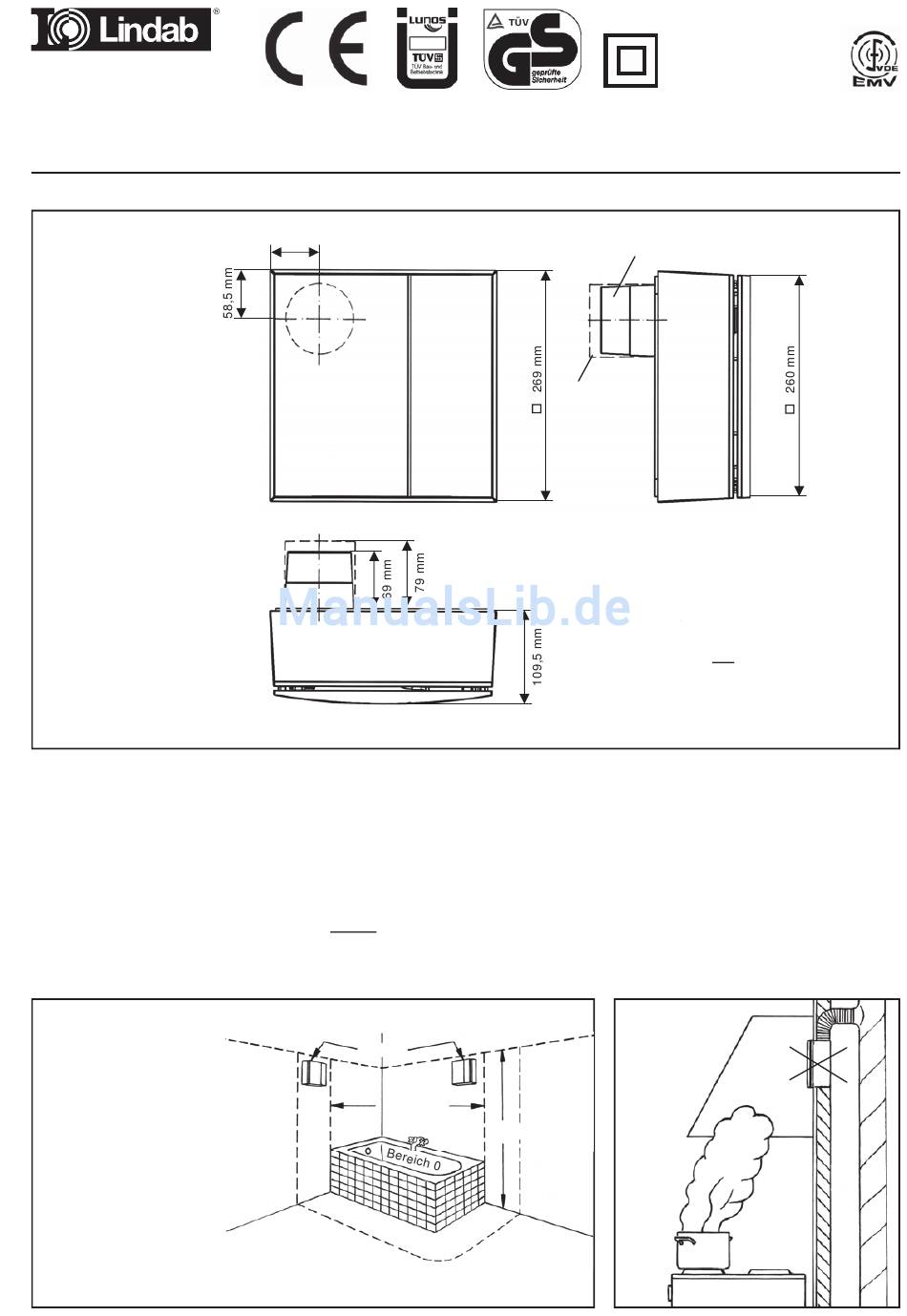

Maßbild:
Wichtige Hinweise:
• Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch!
• Diese Anleitung ist nach Abschluss der Montage an den Nutzer (Mieter, Hausverwaltung usw.) weiterzugeben
• Achtung! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen! Das Lüftungsge-
rät ist schutzisoliert nach Schutzklasse II, der Schutzleiteranschluß entfällt!
• Elektrischer Anschluß nur durch Fachmann!
• Bei Ventilatoren für Abluftbetrieb muss immer für eine funktionierende Nachströmung von Außenluft gesorgt werden!
Der Einbau im Bereich 1
in Bade- und Dusch-
räumen entsprechend
VDE 100 ist zulässig.
Silvento Aufputz-Variante
Einbauanleitung
- Bitte an den Nutzer weiterleiten -
58 mm
Lüfter
Bereich 1
Bereich 2
Ausblasstutzen
für DN 75/ DN 80
Brandschutz-
vorrichtung
8/BA für DN80
•
Für Brandschutz und Küchenbrandschutz
Brandschutzvorrichtung 8/BA für DN80
verwenden.
Lüftereinbau als
Dunstabzugs-
haube nicht
gestattet
2,25 m
IP 45
Werbung
Verwandte Anleitungen für Lindab Silvento
Inhaltszusammenfassung für Lindab Silvento
- Seite 1 IP 45 Silvento Aufputz-Variante Einbauanleitung - Bitte an den Nutzer weiterleiten - Maßbild: Ausblasstutzen 58 mm für DN 75/ DN 80 Brandschutz- vorrichtung 8/BA für DN80 • Für Brandschutz und Küchenbrandschutz Brandschutzvorrichtung 8/BA für DN80 verwenden. Wichtige Hinweise: • Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! •...
- Seite 2 Ausblasstutzen mit Rückschlagklappe Bohrschablone Mit Küchenbrandschutz: (für Gehäuse Typ 3/AP-B) Gehäuse Inklusive: Brandschutzvorrich- • Schrauben und Dübel tung Typ 8/BA zur Wandbefestigung • Netzanschlussklemme mit Abdeckung Ventilatoreinsatz Silvento V... Lüftereinsatz Dekorblende Frontabdeckteil El. Anschluß Filter Motor Steuerung Gitterabdeckrahmen + Schraubenzubehör...
- Seite 3 Montage - Gehäuse und el. Anschluss - Einbaulage des Gerätes wählen Abluftöffnung Lage des Netzkabels überprüfen - dazu Bohrschablone benutzen! Netzkabel muss dieses Feld errei- Ggf. Einbaulage korrigieren. chen und noch 6 cm länger sein Innerhalb der schraffierten Bereiche darf sich kein Netz- kabel befinden.
- Seite 4 Befestigungslöcher bohren und Dü- bel einsetzen Kante waagerecht (Dazu Bohrschablone benutzen) ausrichten! Bohrschablone Bohrer Ø 6 mm Kabeltülle abschneiden (Wasserdichtheit beachten, siehe auch Abb. 8 ), Schalldämmung ent- Kabeltülle nehmen und Netzkabel einführen Netzklemme Schalldämmung Befestigung Gehäuse: • Netzkabel als Schlaufe hinter das Ge- häuse legen.
- Seite 5 Netzanschlussklemme einrasten: Achtung: Netzanschlußklemme Erfolgen Gehäusemontage und Monta- ge des Lüftereinsatzes nicht in einem Arbeitsgang, Schalldämmung einset- zen ! Montage - Lüftereinsatz und Dekorblende - Montage Lüftereinsatz: • Schalldämmung entnehmen • Lüftereinsatz fest einrasten und am Netzanschlussbereich anschrauben • Schalldämmung einsetzen Achtung: Lüfter nicht ohne Schalldämmung Schraube...
-
Seite 6: Elektrischer Anschluss - Anschlussbilder
• Einstufiger Betrieb, schaltbar auf 60 m³/h Elektrischer Anschluss - Anschlussbilder (Lüftertypen … 30/60/100) Sicherheitshinweise: Achtung! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen! Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzleiteranschluß entfällt. Raumbeleuchtung Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. - Seite 7 Feuchteregelung (Lüftertypen … F) Achtung! Bei Lüftungsgeräten mit Feuchteregelung wird der abgeführte Luftvolumenstrom durch die im Raum vorhandene Luftfeuchtigkeit und Temperatur optimal geregelt. Schalter Funktionsbeschreibung Schalterwippe SI: LUNOS Typ 5/W2 F Bestell- Nr. 036 633 Taste SOMMERBETRIEB - Absenkbetrieb: Volumenstrom 30 m³/h unabhängig von der Raumluftfeuchte und Raumtem- peratur, die erhöhte Außenluftfeuchte macht eine verstärkte Schalter 5/W2 F...
- Seite 8 Leuchtanzeige Taste Frontabdeckteil Zusatz-/ Austauschteile Filter im 3er Pack 2/FSI Bestell- Nr. 039 721 Silvento Designblende inkl. Filteranzeige Bestell- Nr. 039 551 Silvento Designblende mit Bewegungsmelder 2/SB Bestell- Nr. 039 578 Silvento Designblende mit Komfortfeuchtesteuerung 2/SFK Bestell- Nr. 039 586 Für Außenwandeinbau: Flexrohr DN 80;...
