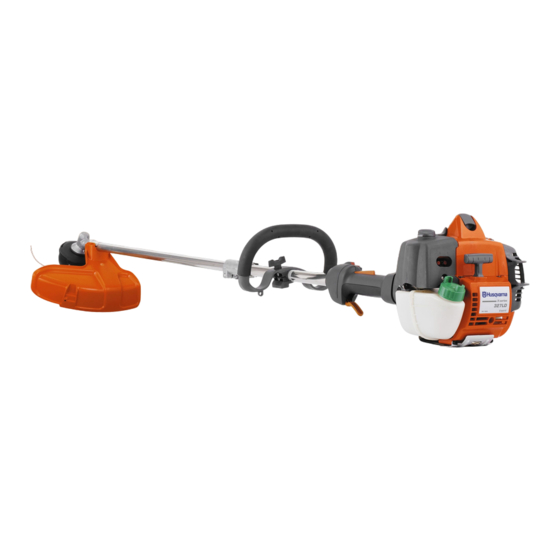

Bedienungsanweisung Navodila za uporabo 327LS 327LD X-series Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät D D D D E E E E ( ( ( ( 2 2 2 2 - - - - 2 2 2 2 3 3 3 3 ) ) ) ) benutzen.
SYMBOLERKLÄRUNG Symbole Rutschfeste und stabile Stiefel tragen. WARNUNG! Freischneider, Motorsensen und Trimmer können gefährlich sein! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern Nur für nichtmetallische, flexible oder anderen Personen verursacht Schneidausrüstungen bestimmt, d. werden. Es ist überaus wichtig, dass Sie den Inhalt der h.
INHALT Inhalt SYMBOLERKLÄRUNG Symbole ............... 2 INHALT Inhalt ..............3 EINLEITUNG Sehr geehrter Kunde! ........... 4 WAS IST WAS? Was ist was? ............5 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Vor dem Start ist Folgendes zu beachten: .... 6 Wichtig ..............7 Persönliche Schutzausrüstung ......7 Sicherheitsausrüstung des Gerätes .....
Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Vor dem Start ist Folgendes zu beachten: • Die Bedienungsanweisung sorgfältig durchlesen. • Montage und Einstellung der Schneidausrüstung kontrollieren. WARNUNG! Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen. WARNUNG! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wichtig WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten WICHTIG! Raum laufen zu lassen, kann zum Tod durch Ersticken oder Das Gerät ist nur für das Grastrimmen und Kohlenmonoxidvergiftung führen. Grasfreischneiden konstruiert. Nationale oder regionale Bestimmungen regeln ggf. die Verwendung.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN AUGENSCHUTZ Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen gerne die nächste Es ist immer ein zugelassener Augenschutz zu tragen. Servicewerkstatt. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene WICHTIG! Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Schutz für die Schneidausrüstung Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird. Dieser Schutz soll verhindern, dass lose Gegenstände zum Anwender hochgeschleudert werden. Der Schutz verhindert auch, dass der Anwender mit der Schneidausrüstung in Berührung kommt.
Seite 10
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Das Antivibrationssystem reduziert die Übertragung von Für Schalldämpfer ist es sehr wichtig, dass die Kontroll-, Vibrationen zwischen Motoreinheit/Schneidausrüstung Wartungs- und Serviceanweisungen befolgt werden. und dem Handgriffsystem des Gerätes. Niemals ein Gerät mit defektem Schalldämpfer benutzen. Die Antivibrationselemente regelmäßig auf Risse und Verformungen überprüfen.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Schneidausrüstung • Die Länge des Fadens ist ebenfalls wichtig. Beim gleichen Fadendurchmesser erfordert ein längerer Dieser Abschnitt beschreibt, wie man durch Faden eine größere Motorleistung als ein kurzer. vorschriftsmäßige Wartung und Anwendung der richtigen • Darauf achten, dass das Messer am Trimmerschutz Schneidausrüstung: intakt ist.
MONTAGE Montage des Loophandgriffs • Drücken Sie das Ansatzstück bis zum Einrasten in die Kupplung. • Den Loophandgriff auf das Führungsrohr klemmen. Bitte beachten, dass der Loophandgriff zwischen den Pfeilmarkierungen am Führungsrohr montiert werden muss. • Ziehen Sie den Knauf fest an, bevor Sie die Einheit verwenden.
MONTAGE Montage der Schneidausrüstung • Den Trimmerkopf/die Kunststoffmesser (H) entgegen der Rotationsrichtung aufschrauben. WARNUNG! Bei der Montage der Schneidausrüstung ist es äußerst wichtig, dass die Führung des Mitnehmers/Stützflansches korrekt im Zentrumloch der Schneidausrüstung • Die Demontage erfolgt in umgekehrter Reihenfolge. sitzt.
WARNUNG! Beim Umgang mit Kraftstoff Zweitaktöl vorsichtig sein. Denken Sie an das • Das beste Resultat und die beste Leistung wird mit Feuer- und Explosionsrisiko und an die HUSQVARNA-Zweitaktmotoröl erzielt, das speziell Gefahr des Einatmens. für unsere luftgekühlten Zweitaktmotoren hergestellt wird. Kraftstoff •...
UMGANG MIT KRAFTSTOFF Tanken • Mischungsverhältnis 1:50 (2 %) mit HUSQVARNA-Zweitaktöl. 1:33 (3 %) mit anderen Ölen für luftgekühlte Zweitaktmotoren der Klasse JASO FB/ISO EGB. Benzin, Liter Zweitaktöl, Liter WARNUNG! Folgende Vorsichtsmaßnahmen verringern die 2% (1:50) 3% (1:33) Feuergefahr: 0,10 0,15 Den Kraftstoff draußen in Abwesenheit...
STARTEN UND STOPPEN Kontrolle vor dem Start Starten und stoppen • Den Stützflansch auf Risse hin untersuchen, die WARNUNG! Das komplette aufgrund von Materialermüdung oder zu festem Kupplungsgehäuse und das Anziehen entstehen können. Den Stützflansch Führungsrohr müssen montiert sein, austauschen, wenn er Risse aufweist. bevor das Gerät gestartet wird, andernfalls kann sich die Kupplung lösen und Verletzungen verursachen.
Seite 17
STARTEN UND STOPPEN Den Choke sofort rückstellen, wenn der Motor zündet, und weitere Startversuche machen, bis der Motor anspringt. Wenn der Motor startet, schnell Vollgas geben, wodurch das Startgas automatisch ausgeschaltet wird. ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen.
ARBEITSTECHNIK Allgemeine Arbeitsvorschriften unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden immer sehr vorsichtig sein. WICHTIG! Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit einem Trimmer. Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten.
ARBEITSTECHNIK Bei dieser Technik wird der Faden verstärkt WARNUNG! Vorsicht bei abgenutzt. weggeschleuderten Gegenständen.Stets einen zugelassenen Augenschutz tragen.Niemals über den Schutz der Schneidausrüstung beugen.Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen • Bei der Arbeit an Steinen, Ziegeln, Beton, verursachen.
WARTUNG Vergaser einen Brand verursachen können, wenn die Abgase auf trockenes und brennbares Material gerichtet werden. Einstellung der Leerlaufdrehzahl Vor den Einstellungen dafür sorgen, dass der Luftfilter sauber und der Luftfilterdeckel angebracht ist. Wenn eine Anpassung erforderlich wird, die Leerlaufdrehzahl mit der Leerlaufschraube T einstellen. Die Schraube T zunächst im Uhrzeigersinn drehen, bis die Schneidausrüstung sich zu drehen beginnt.
WARTUNG Kühlsystem Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen. Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer Damit die Betriebstemperatur so niedrig wie möglich zuerst die Zündkerze prüfen, bevor andere Maßnahmen bleibt, ist das Gerät mit einem Kühlsystem ausgestattet.
Das Winkelgetriebe ist ab Werk mit der richtigen Menge Fett gefüllt. Bevor das Gerät in Betrieb genommen wird, sollte jedoch kontrolliert werden, ob das Getriebe zu 3/4 mit Fett gefüllt ist. HUSQVARNA Spezialfett verwenden. Das Schmiermittel im Getriebegehäuse braucht normalerweise nur bei evtl. Reparaturen gewechselt zu werden.
WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen.
Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklärt hiermit, dass die Freischneider Husqvarna 327LS und 327LDXvon den Seriennummern des Baujahrs 2013 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen: - vom 17.
