Dafür sorgen, dass der Fernseher nicht umgestoßen wird.
●
Falls der Fernseher einem starken Stoß ausgesetzt wird oder Kinder auf den Standfuß klettern, während der
Fernseher darauf befestigt ist, kann der Fernseher umkippen und Verletzungen verursachen.
Das Anbringen und Abnehmen des Fernsehers muss von mindestens zwei Personen ausgeführt werden.
●
Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen und
Verletzungen verursachen.
Wenn Sie den Standfuß vom Fernseher abnehmen, gehen Sie unbedingt wie angegeben vor.
●
Anderenfalls kann der Fernseher und/oder der Standfuß umkippen und beschädigt werden und Verletzungen verursachen.
Schraube (4)
M5 × 15
Schraube (4)
M4 × 25
1

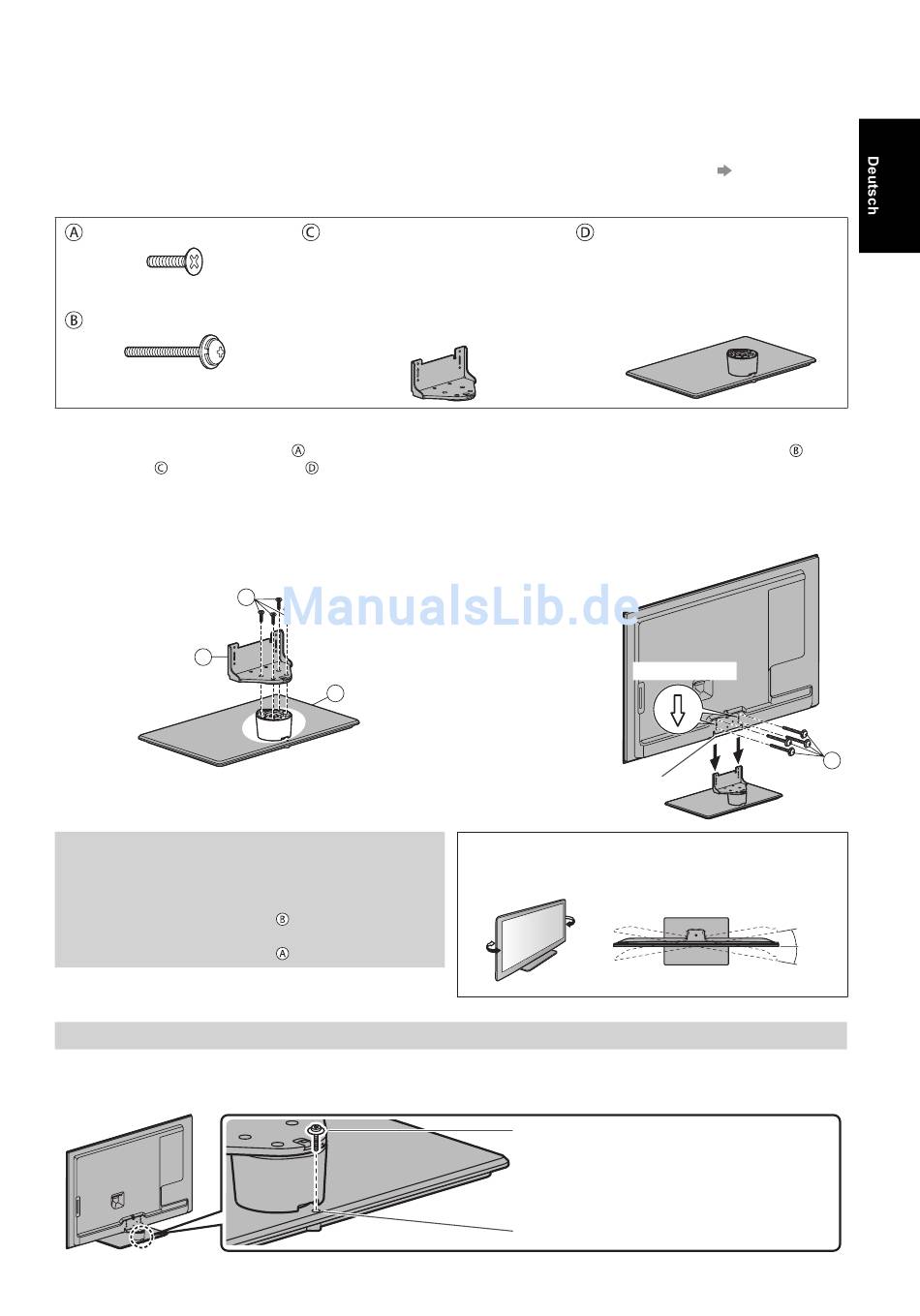

Zusammenbau des Standfußes
Verwenden Sie die Schrauben
Halterung
sicher an der Platte
befestigen.
●
Achten Sie unbedingt darauf, alle Schrauben
fest anzuziehen.
●
Falls die Schrauben gewaltsam mit einer
falschen Ausrichtung eingeschraubt werden,
führt dies zu einem Ausreißen der Gewinde.
C
Vorderseite
Abnehmen des Standfußes vom Fernseher
Wenn Sie die Wandhalterung benutzen oder den
Fernseher wieder verpacken müssen, demontieren Sie
den Standfuß folgendermaßen:
1 Entfernen Sie die Schrauben
2 Ziehen Sie den Standfuß vom Fernseher ab.
3 Entfernen Sie die Schrauben
Verhindern des Umkippens des Fernsehers
Verwenden Sie das Umkippsicherungs-Schraubenloch und eine Schraube (im Handel erhältlich), um den Körper des
Standfußes sicher an der Aufstelloberfläche zu befestigen.
●
Die Stelle, wo der Standfuß befestigt wird, muss ausreichend dick sein und aus geeignetem Material bestehen.
Halterung
●
TBL5ZA32911 (TX-L32ET5E)
●
TBL5ZA32831 (TX-L37ET5E)
●
TBL5ZA32921 TX-L42ET5E
, um die
zu
A
D
vom Fernseher.
aus der Halterung.
Platte
●
TBL5ZX03551 (TX-L32ET5E)
●
TBL5ZX03541 (TX-L37ET5E)
(
)
●
TBL5ZX03531 (TX-L42ET5E)
●
TBL5ZX03511 (TX-L47ET5E)
TX-L47ET5E
●
TBL5ZX03851 (TX-L55ET5E)
TX-L55ET5E
2
Befestigen des Fernsehers
Verwenden Sie zum Befestigen die Schrauben
●
Ziehen Sie die vier Befestigungsschrauben zunächst
locker an und drehen Sie sie anschließend für eine
sichere Fixierung fest.
●
Führen Sie diese Arbeit auf einer waagerechten,
ebenen Unterlage aus.
Loch für
Standfußbefestigung
Einstellen des Bildschirms auf den gewünschten Winkel
●
Halten Sie Ihre Hände sowie andere Gegenstände
grundsätzlich aus dem vollen Drehbereich des Geräts fern.
Schraube (nicht mitgeliefert)
Durchmesser
55 Zoll-Modell: 4 mm
Modell anderer Größe: 3 mm
Länge: 25–30 mm
Schraubenloch
(siehe unten)
.
Pfeilmarkierung
15°
15°
(Draufsicht)
B
5
