RS-232 PC-Kommunikationsschnittstelle
RS-232-Datenformat
Datenübertragungsgeschwindigkeit
Gleichwertigkeit
Daten-Bits
Stopp-Bits
Flusssteuerung

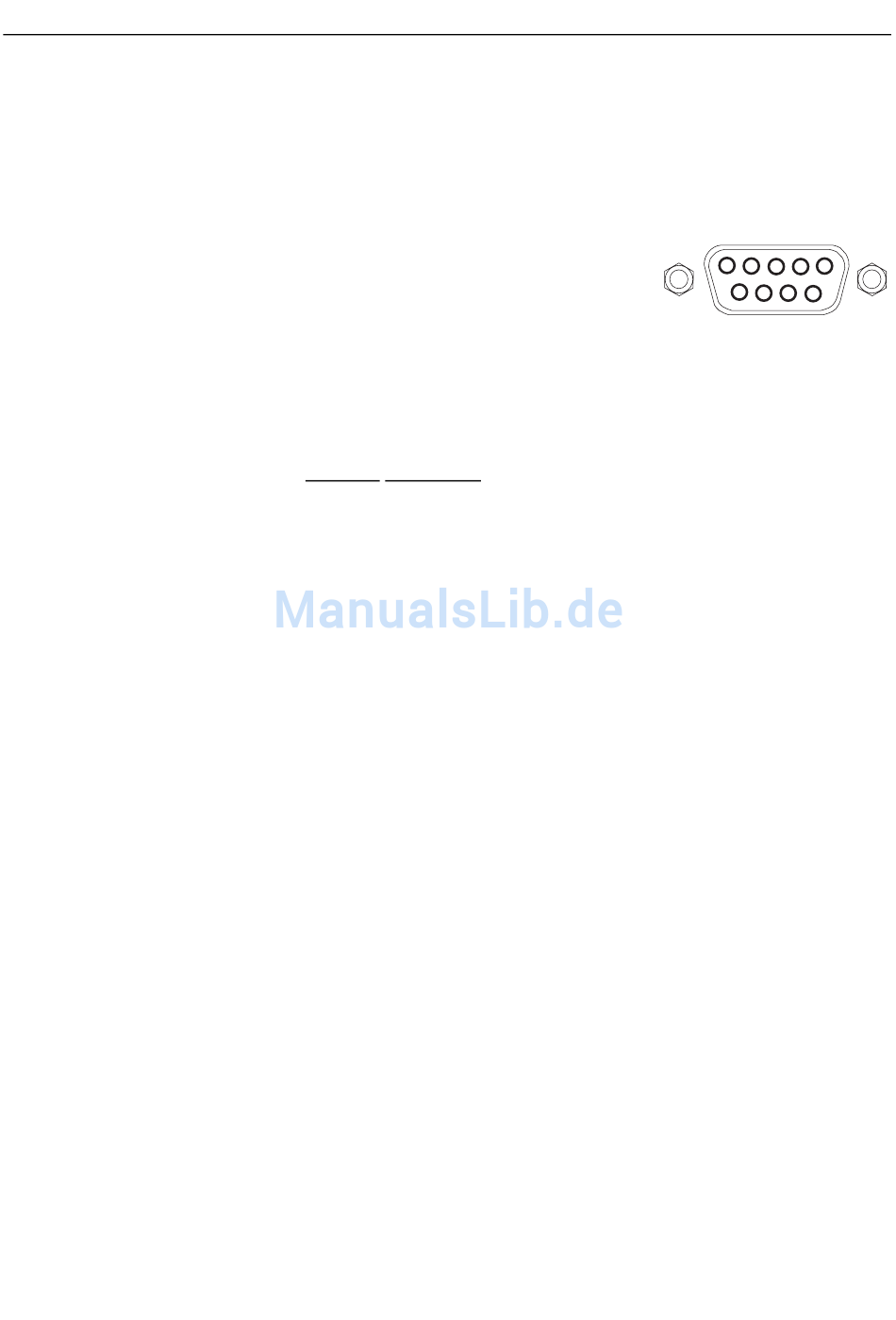

RS-232-Verbindung
Stecken Sie das gelieferte Kommunikationskabel an der Rückseite des
Netzteils und den Kommunikationsausgang des PCs an.
Stromversorgung
Stecker 2 ------------------------------Stecker 2 RX
Stecker 3 ------------------------------Stecker 3 TX
Stecker 4 ------------------------------Stecker 4 DTR
Stecker 5 ------------------------------Stecker 5 GND
RS-232-Meldungen
Das Meldeformat lautet wie folgt: Meldung Parameter <Schreibkopfrücklauf (cr)>
Zum Beispiel: V 20,5 (stellt die Leistungsabgabe auf 20,5 V DC)
Ein ASCII Code für <Schreibkopfrücklauf> muss zusammen mit der Meldung oder den Meldungen
gesendet werden. Meldungen werden nicht ausgeführt, solange kein <Schreibkopfrücklauf>
empfangen wird. Beachten Sie, dass das Gerät bis zu 50 Zeichen bearbeiten kann. Wenn mehr als
50 Zeichen empfangen werden, löscht das Gerät den gesamten Meldungspuffer.
Zusammenfassung der Meldungen
STBY <cr>
OPER <cr>
V xx.xxx <cr>
A x.xxx <cr>
SEC xxx.xx <cr>
OVP xx.xxx <cr> (gewünschten Spannungswert für den Überspannungsschutz eingeben)
OCP 0 <cr>
OCP 1 <cr>
STORE xxx <cr> (aktuelle Abgabewerte auf Speicherplatz xxx speichern)
RECALL xxx <cr> (Eine Abgabeeinstellung von Speicherplatz xxx aufrufen)
STEP <cr>
? <cr>
V? <cr>
A? <cr>
OCP? <cr>
OVP? <cr>
SEC? <cr>
STATUS? <cr>
Hinweis: alle Meldungen unterscheiden nicht zwischen Groß- und Kleinschreibung.
PC
(Das Gerät in den Stand-by-Modus versetzen)
(Das Gerät in den Bedienungsmodus versetzen)
(Die Spannungsabgabe einstellen)
(Die Stromstärkeabgabe einstellen)
(Zeit in Sekunden eingeben)
(Den Überladungsschutz deaktivieren)
(Den Überladungsschutz aktivieren)
(Die ATS-automatischer Messablauf-Funkton aktivieren)
(Alle Daten abrufen)
(Den Spannungswert abrufen)
(Den Stromstärkewert abrufen)
(Den OCP-Status abrufen)
(Den Spannungswert für den OVP abrufen)
(den Zeitwert in Sekunden abrufen)
(Den festgelegten STBY/OPER-, OCP-, OVP- und 5 V/ 3,3 V-Abgabenstatus
abrufen)
9600
keine
8
1
keine
7
3
5
1
9
7
