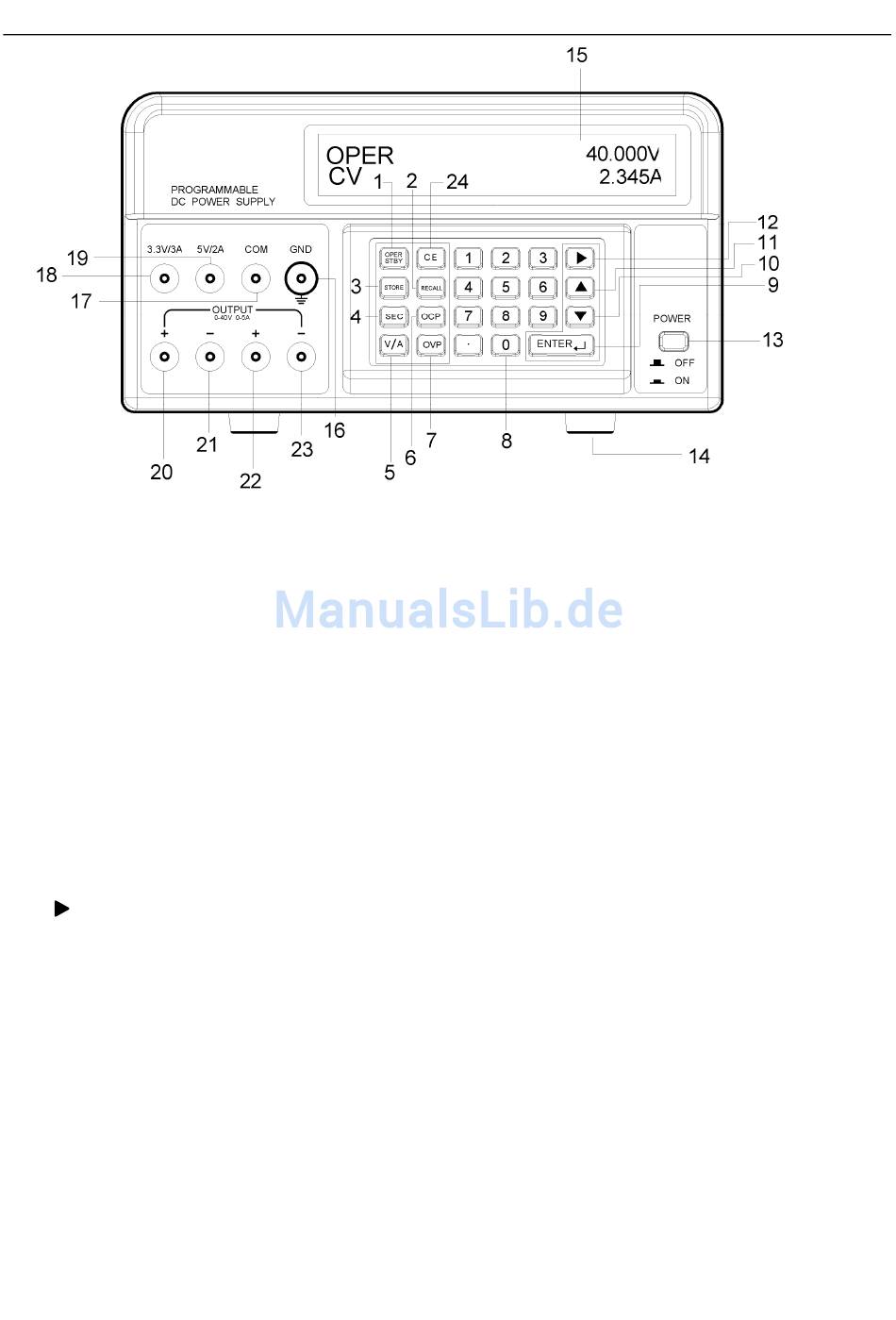

Vorderseitenbeschreibung
1.
OPER/STBY: Bedieungungs-/ Stand-by-Taste. Drücken Sie diese Taste, um die Leistungsabgabe zu
aktivieren/ deaktivieren. Wenn sich das Gerät im STANDBY-Modus befindet, beträgt die Ausgabeleistung 0 V.
2.
RECALL: Drücken Sie diese Taste, um abgespeicherte Ausgabeleisungseinstellungen aufzurufen oder um die
automatische Messungsablaufsteuerung zu aktivieren.
3.
STORE: Drücken Sie diese Taste, um die aktuelle V/A-Leistungsabgabeneinstellung zu speichern. Verwenden
Sie die numerischen Tasten (nicht die Pfeiltasten), um einen Speicherplatz zwischen 000 und 199
auszuwählen, und drücken Sie dann ENTER.
4.
SEC (Sekunden): Drücken Sie diese Taste, um die Zeit in Sekunden einzugeben. Drücken Sie die ENTER-
Taste, um die Einstellungen zu bestätigen.
5.
V/A: Drücken Sie diese Taste, um zwischen Spannung (V) und Stromstärke (A) auf dem Display hin- und
herzuwechseln.
6.
OCP (Überladungsschutz): Drücken Sie diese Taste, um den Überladungsschutz zu aktivieren/deaktivieren.
7.
OVP (Überspannungsschutz): Drücken Sie diese Taste, um den Überspannungsschutzwert einzustellen
(werkseitig auf 40 V eingestellt).
8.
Numerische Tastatur und Laufzeittaste
9.
ENTER: Drücken Sie diese Taste, um Einstellungen zu bestätigen.
10. ▼ (Pfeil-runter): Drücken Sie diese Taste, um einen Programmierwert zu senken.
11. ▲ (Pfeil-rauf): Drücken Sie diese Taste, um einen Programmierwert zu erhöhen.
12.
(Pfeil-nach rechts): Drücken Sie diese Taste, um den Cursor an einen neuen Ort in einer Reihe zu
bewegen.
13. POWER ON/OFF: Drücken Sie diese Taste, um das Gerät an- oder auszuschalten.
14. Gummistopper.
15. Punktmatrixanzeige.
16. GND: Erdungsausgang (mit dem Gehäuse des Geräts verbunden).
17. COM: Gemeinsamer Ausgang für die 5 V- und die 3,3 V-Leistungsabgabe.
18. 3,3 V/ 3 A: Positiver Ausgang für die 3,3 V-Abgabe. Wenn mehr als 3 A bezogen werden, ist die Abgabe
geringer als die angegebenen 3,3 V.
19. 5 V/ 2 A: Positiver Ausgang für die 5 V-Abgabe. Wenn mehr als 2 A bezogen werden, ist die Abgabe geringer
als die angegebenen 5 V.
20. Positiver Ausgang für die 40 V/ 5 A- Gleichstromabgabe. Dieser Ausgang ist technisch mit dem Ausgang 22
verbunden. Verwenden Sie Ausgang 21 (nicht den COM-Ausgang) als negativen Ausgang für eine höhe
Genauigkeit. Bitte beachten Sie, dass die Ausgänge 21, 23 und COM miteinander verbunden sind.
21. Negativer Ausgang für die 40 V-/ 5 A- (Ausgang 20) Leistungsabgabe.
22. Positiver Ausgang für die 40 V/ 5 A- Gleichstromabgabe. Dieser Ausgang ist technisch mit dem Ausgang 20
verbunden. Verwenden Sie Ausgang 23 (nicht den COM-Ausgang) als negativen Ausgang für eine höhe
