Bedienung - Extech Instruments 382280 Bedienungsanleitung
Genauigkeit.
23. Negativer Ausgang für die 40 V-/ 5 A- (Ausgang 22) Leistungsabgabe.
24. CE (Einstellung löschen):Drücken Sie diese Taste, um eine programmierte Einstellung zu löschen.
Bedienung
Vorbereitung für den Gebrauch
1. Stellen Sie das Gerät auf eine flache, ebene Fläche.
2. Wählen Sie eine Eingangsspannung aus, indem Sie
den Schalter auf der Rückseite des Geräts verwenden
(siehe Diagramm oben).
3. Gehen Sie sicher, dass die Seiten und die Rückseite
des Geräts nicht versperrt sind. Lassen Sie mindestens
2" (5 cm) Platz zwischen dem Gerät und anderen
Dingen, um für eine gute Belüftung zu sorgen.

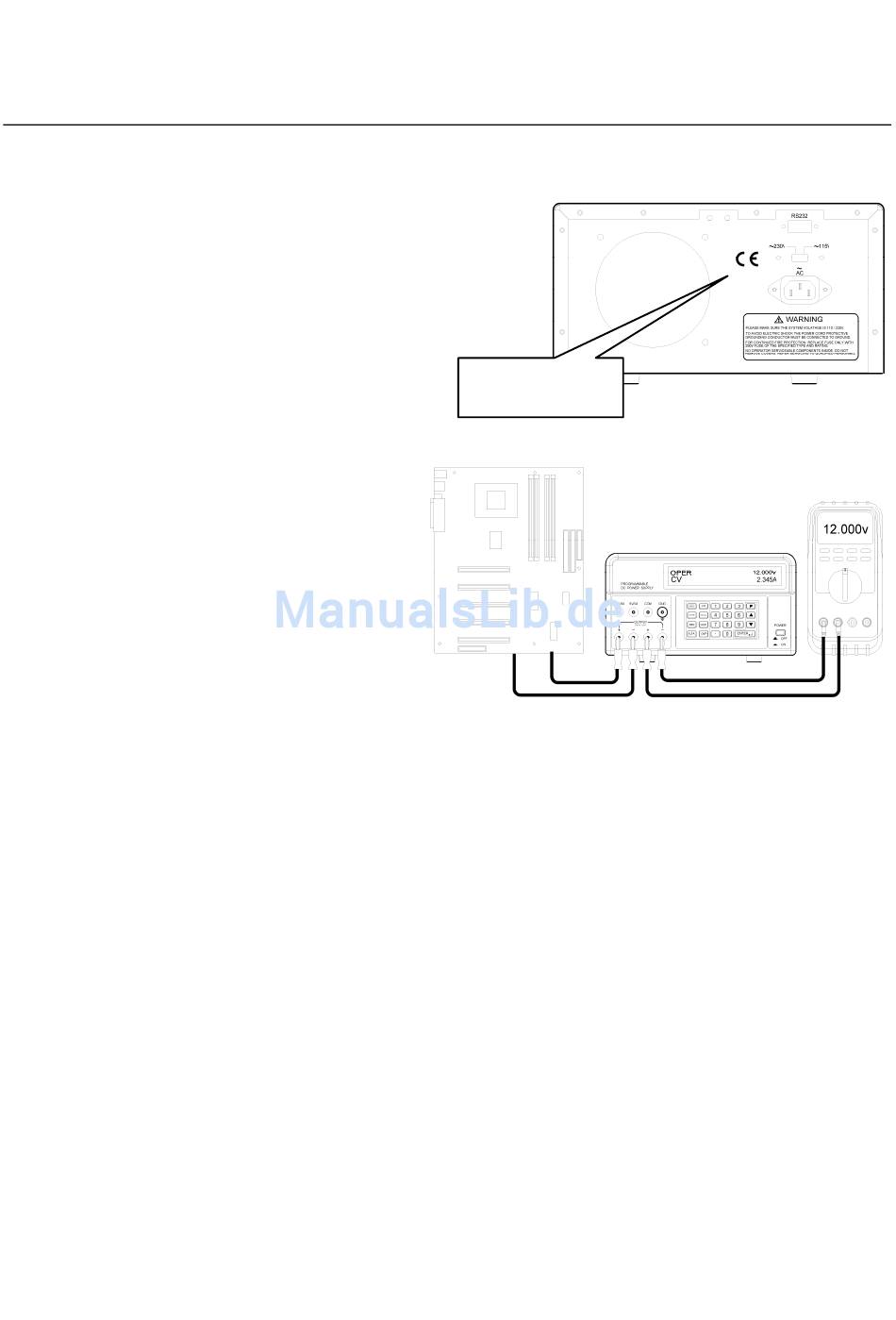

Grundlegende Messung-
Einstellungsdiagramm
Einstellung und Abgabe von Spannung und Stromstärke
HINWEIS: Die festgelegten 3,3 V- und 5 V-Leistungsabgaben sind immer aktiviert, sobald der Strom
eingeschaltet wird.
HINWEIS: Das Gerät geht in den STBY (Stand-by-) Modus über, sobald der Strom eingeschaltet wird.
Die Leistungsabgabe, der Verzögerungs-Timer und der Überspannungsschutz bleiben auch
nach dem abschalten gleich.
1. Verbinden Sie den Netzteilausgang mit dem zu überprüfenden Stromkreis oder mit dem zu
überprüfenden Gerät, bevor Sie die OPER/STBY-Taste drücken.
2. Gehen Sie sicher, dass die angezeigten Spannungs- und Stromabgabeeinstellungen richtig sind.
3. Um den Spannungs- oder Stromstärkewert zu ändern, verwenden Sie die V/A-Taste, um den
Unterstrichcursor auf die erste Stelle der Spannungs- oder Stromstärkeanzeige zu bewegen.
Geben Sie den Wert direkt durch die numerische Tastatur ein und drücken Sie dann ENTER
oder:
a.
Bewegen Sie den Unterstrichcursor auf die Spannung oder Stromstärke mit der V/A-Taste,
b.
verwenden Sie den Pfeil-nach rechts, um die zu ändernde Stelle auszuwählen,
c.
verwenden Sie die Pfeil-hoch-/-runter-Tasten, um den Stellenwert zu ändern.
d.
Drücken Sie die ENTER-Taste, um den gewählten Wert zu bestätigen.
4. Drücken Sie die CE-Taste, um programmierte Einstellungen zu lösen.
5. Drücken Sie die STBY/OPER-Taste, um die Netzteilleistungsabgabe zu aktivieren.
Netzspannungsa
uswahlschalter
