Rotex A1 Montageanleitung Seite 7

5. Mischkopf wieder aufsetzen
• Beim Einbau muss das Lichtrohr
zwischen den Führungsbolzen
(Pos. 7 in Bild 2.1.1) positioniert
werden.
• Zündkabel auf Zündelektroden
aufstecken (vgl. Bild 2.2)
• Beim Festschrauben des Misch-
kopfs mit Hilfe der Einstell-Lehre
„Blue Flame meter" richtigen Ab-
stand zwischen Luft- und Öldüse
einstellen:
• URS 12: 3 mm,
• URS 20: 2 mm,
• URS 25: 5 mm,
• URS 35: 0 mm

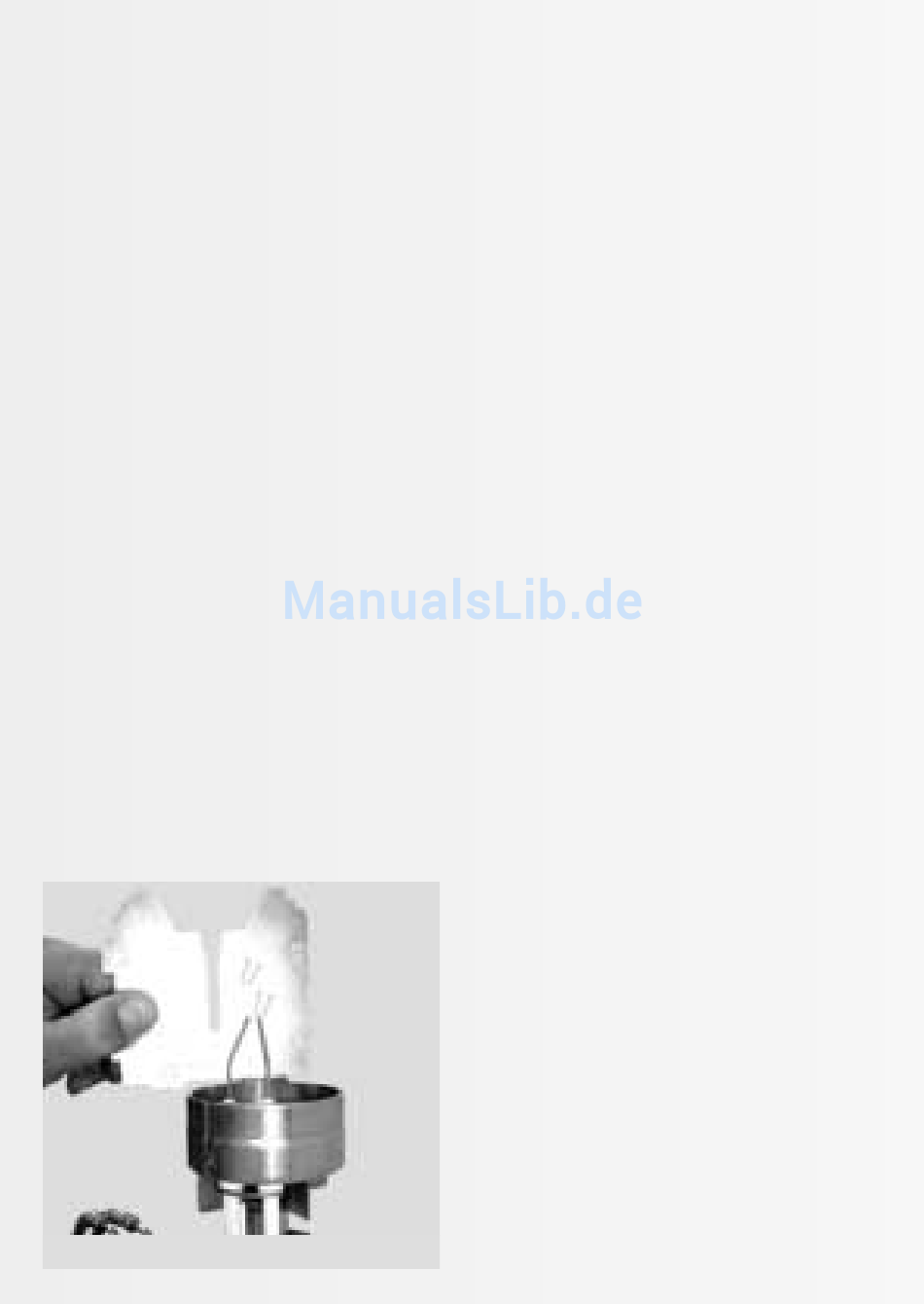

Bild 5.1: Richtiger Abstand
Luftdüse-Öldüse
Bild 5.1
6. Brenner in umgekehrter
Reihenfolge entsprechend 1.
wieder einbauen und fest-
schrauben, Zuluftschlauch
wieder aufstecken
7. Brennereinstellung
• Luftdrossel und Rezirkulations-
spalt entsprechend Tabelle 4.1
der Installations- und Wartungs-
anleitung einstellen.
• Brenner einschalten
• Öldruck entsprechend Tabelle
4.1 der Installations- und
Wartungsanleitung einstellen
• Verbrennungsqualität mittels
C0 - oder 0 -Messung prüfen bzw.
2 2
durch Anpassen der Luftdrossel-
Einstellung nachjustieren
(C0 = 12,5 - 13 %)
2
