2. Mischkopf vom Düsenstock
abnehmen
Achtung: Verbrennungsgefahr an
der Mischeinrichtung

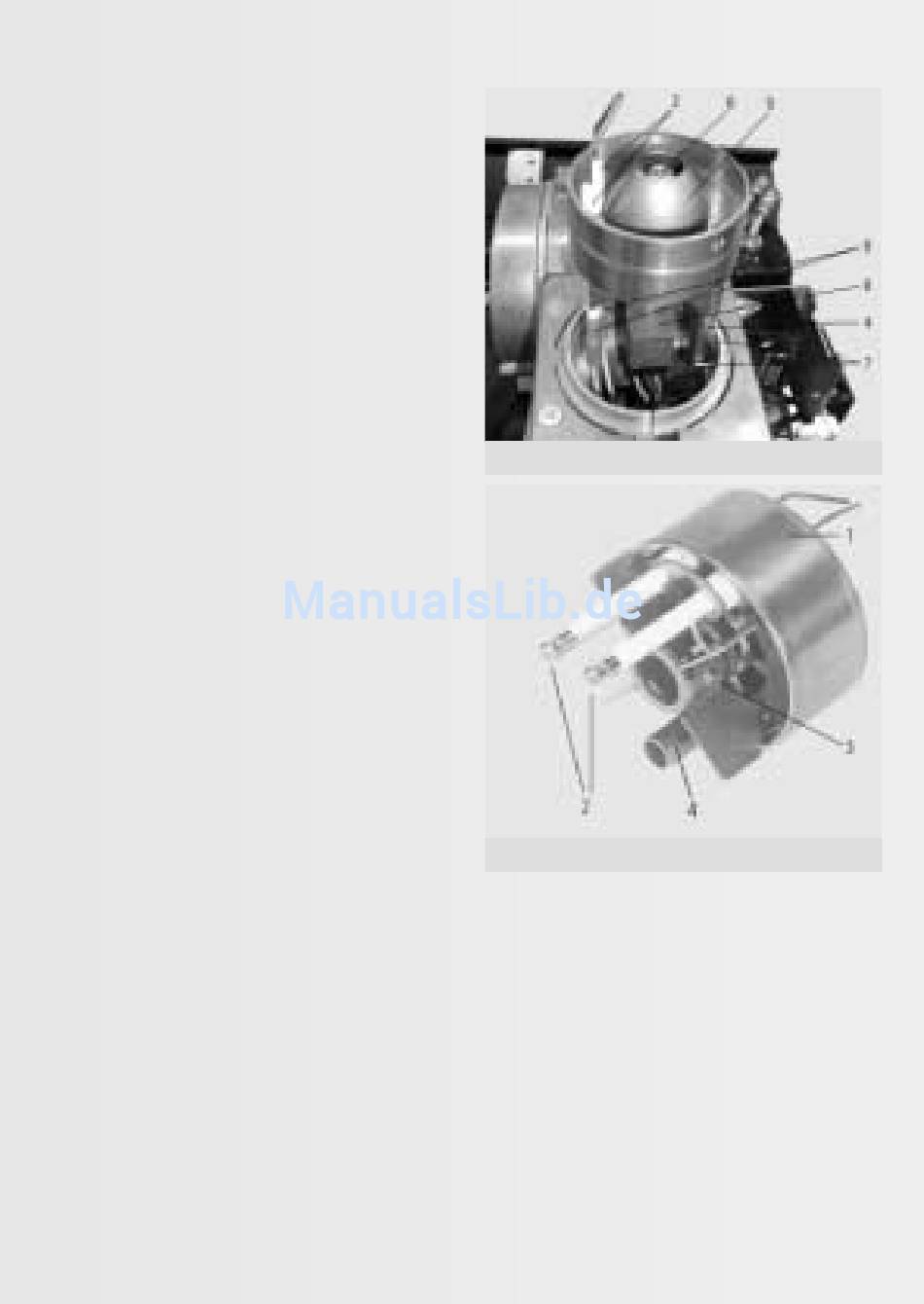

Bild 2.1.1 und 2.1.2: Teile-
bezeichnungen
1 Mischeinrichtung
2 Zündelektrode
3 Befestigungsschraube
4 Lichtrohr
5 Luftdüse
6 Öldüse
7 Führungsbolzen für Lichtrohr
8 Ölvorwärmung
9 Zündkabel
Bild 2.2: Zündkabel abziehen
Bild 2.3: Befestigungsschraube
lösen (Innensechskantschlüssel
SW 4) und Mischkopf abziehen.
Bild 2.1.1
Bild 2.1.2
