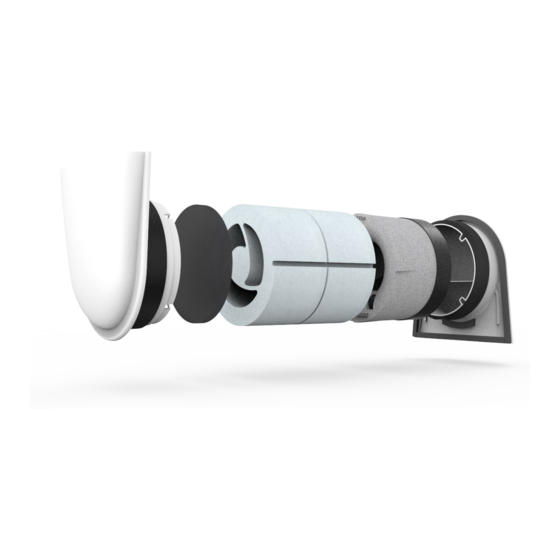

Inhaltszusammenfassung für getAir Smart ALD
- Seite 1 Smart ALD BEDIENUNGSANLEITUNG USER GUIDE DEEN 190619-02 SALD 50007670...
- Seite 2 © 2019 getAir GmbH Die in diesem Dokument enthaltenen Informationen sind Eigentum des Herstellers. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Symbolerklärung ....... . 4 1.1 Hinweise ........4 1.2 Sicherheitshinweise . -
Seite 4: Symbolerklärung
1 Symbolerklärung • Über diese Anleitung hinaus müssen auch die entsprechenden Anleitungen Die folgende Auflistung zeigt die in diesem der bauseits vorhandenen oder vor- Dokument verwendeten Warn- und Infor- gesehenen Anlagen und Anlagenteile mationshinweise und definiert die Art und beachtet werden. Dies gilt insbeson- Schwere der Folgen, falls die Anweisungen dere für Lüftungsgeräte und andere nicht befolgt werden. -
Seite 5: Funktion
2 Funktion • Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen Das Gerät kann zum Aufbau einer freien oder mit verringerten physischen, senso- mechanischen Lüftung genutzt werden. Die rischen oder mentalen Fähigkeiten Anzahl der zu verwendenden Geräte wird oder Mangel an Erfahrung und Wissen durch verschiedene Faktoren während der benutzt werden, wenn sie beaufsichtigt... -
Seite 6: Planung
Bestimmungsgemäßer Gebrauch Fassaden Wandstärke Rohrlänge abschluss Das Produkt ist zur Belüftung von Wohnge- bäuden geeignet. Der Einbau in Neubauten Außenblende 292 mm 292 mm sowie die Nachrüstung bei der Sanierung Außenhaube und Modernisierung von Bestandsbauten 237 mm 242 mm Metall sind möglich. -
Seite 7: Funktion
3.1 Funktion ALD-Berechnungstools auf der Webseite des Herstellers durchgeführt werden. Freie Lüftung Bei der Planung von Außenluftdurchläs- sen mit freier Lüftung müssen die Durch- Auslegungsbeispiel lässe nach dem Prinzip der Querlüftung Anforderungen: positioniert werden. Dabei ist der Luftvolu- menstrom mindestens nach Lüftung zum »... -
Seite 8: Montage
4.1 Innenblende Wandstärken ≥ 410 mm kann bei diesem Beispiel nicht berücksichtigt werden, da Die Innenblende kann im Ausnahmefall ver- die vorhandene Wandstärke nicht ausrei- schlossen werden, um den Eintritt von Au- chend ist. ßenluft zu unterbinden, zum Beispiel wenn die Außenluft mit Rauch oder Staub belastet 2. -
Seite 9: Wartung
Öffnen der Innenblende • Innenblende aus dem Montagerohr ziehen. • Verschlusskappe von der Innenblende abziehen. • Innenblende mit Öffnung nach oben in das Montagerohr einschieben. 5 Wartung 5.1 Wartungsintervalle Bauteil Zeitintervall Maßnahme Innenblende Nach Bedarf • Oberflächen mit einem feuchten Tuch reinigen. Filter Vierteljährlich •... -
Seite 10: Wartungsbeschreibung
5.2 Wartungsbeschreibung Filterwechsel INFORMATION Filter für verschiedene Anwendungen sind als Zubehör erhältlich. • Innenblende aus Montagerohr ziehen [1]. • Filter aus der Halterung nehmen [2]. • Filter prüfen und ggf. reinigen oder ersetzen. • Filter wieder in die Halterung einsetzen [3]. - Seite 11 Schalldämmelement und Winddrucksicherung reinigen • Innenblende mit Öffnung nach oben in • Innenblende aus Montagerohr ziehen. das Montagerohr einschieben. (Abb.4) • Schalldämmelemente und Winddrucksi- cherung aus dem Montagerohr nehmen. (Abb.1) • Schalldämmelemente und Winddrucksi- cherung prüfen. • Schalldämmelemente mit Pinsel und Staubsauger reinigen.
- Seite 12 Sonderlösung Laibung • Schalldämmelemente und Winddrucksi- cherung aus dem Montagerohr nehmen. • Kondensatablauf im Bogen kontrollieren und ggf. Kondensat entfernen. • Winddrucksicherung mit dem Vorfilter zuerst vorsichtig bis zum Anschlag in das Montagerohr schieben. VORSICHT Schäden durch blockierten Kondensatablauf! • Die Einheiten nicht über den Kondensatab- lauf im Bogen schieben.
-
Seite 13: Störungsbehebung
6 Störungsbehebung Störung Ursache Behebung Innenblende geschlossen. • Innenblende öffnen. Filter verschmutzt. • Filter reinigen oder ersetzen. • Die Öffnungen der Schalldämmelemente Luftvolumenstrom Schalldämmelemente verdreht. zueinander ausrichten. ist gering. • Winddrucksicherung reinigen und Klappe Winddrucksicherung verschmutzt prüfen. oder blockiert. • Lüftungssystem reinigen. 7 Umwelt und Entsorgung Das Symbol der durchgestrichenen Abfall- tonne bedeutet, dass das Produkt getrennt... -
Seite 14: Gewährleistung
8 Gewährleistung • Das Problem durch unsachgemäße, harte oder unachtsame Behandlung, Verwen- dung bzw. Wartung verursacht wurde. INFORMATION • Das Produkt mit Bau- oder Ersatzteilen, Außerhalb Deutschlands gelten die nationalen Gewährleistungsbestimmungen des Landes in die nicht vom Hersteller geliefert oder dem das System vertrieben wird. - Seite 17 Contents 1 Explanation of symbols ......18 1.1 Remarks ........18 1.2 Safety information .
-
Seite 18: Explanation Of Symbols
1 Explanation of symbols guide, attention must also be paid to the instructions regarding existing or The following table lists the warnings and planned systems and components in safety information used in this document, the building, especially ventilation sys- while also defining the type and severi- tems and other components. -
Seite 19: Function
2 Function with the device. Children must not be allowed to clean the device or perform The device can be used for free-running or maintenance on it without the accom- mechanical ventilation. There are several paniment of an adult. factors needing to be taken into account during the planning phase to determine the DANGER number of devices needed. -
Seite 20: Planning
Foreseen use Wall Facade cover Tube length thickness The product is for use in the ventilation of residential buildings. It can be installed Outside cover 292 mm 292 mm either in new buildings or in existing build- Outside metal ings undergoing refurbishment and/or... -
Seite 21: Function
3.1 Function Freerunning ventilation Sample configuration When planning the installation of fresh air in- Specifications: lets, they must be positioned in accordance » Existing wall thickness is 365 mm [cf. 1] with the cross-ventilation principle. Airflow volumes must be calculated to take account »... -
Seite 22: Installation
choice. In the present case, the required CAUTION normalized sound level difference can be No airflow possible! achieved using two sound insulation ele- ments (SDE) and 1 chamber. ALDs must not be operated with a closed inside cover, as there can not be a sufficient 3. -
Seite 23: Maintenance
Opening the inside cover • Pull the inside cover out of the mount- ing tube. • Remove the supplied cap from the inside cover. • Reinsert the inside cover into the mounting tube (with the air vent poin- ting upwards). 5 Maintenance 5.1 Maintenance intervals Component... -
Seite 24: Maintenance Steps
5.2 Maintenance steps Filter replacement INFORMATION New filters for different applications are availa- ble as accessories. • Pull the inside cover out of the mount- ing tube [1]. • Remove the filter [2]. • Check the filter, possibly clean or re- place it. - Seite 25 Cleaning the sound insulation ring and wind pressure safety device the same way. (fig. 4) • Pull the inside cover out of the mount- ing tube. • Reinsert the inside cover into the mounting tube, with the outlet facing • Remove the soundproofing elements upwards.
- Seite 26 Special window reveal solution mounting tube. • Remove the soundproofing elements and wind pressure safety device from the mounting tube. • Check the condensate drainage in the bend and remove any condensate. • Insert the wind pressure safety device with the pre-filter into the mounting tube as far as it goes.
-
Seite 27: Troubleshooting
6 Troubleshooting Fault Cause Solution Inside cover is shut. • Open the inside cover. Dirty filter. • Clean or replace the filter. Sound insulation ring not aligned • Align the openings of the soundproofing Air flow too low. / the wrong way round elements. -
Seite 28: Warranty
8 Warranty • The problem has been caused by fire or another type of natural disaster. INFORMATION • The problem has been caused by impro- per installation, repair or configuration. Outside Germany, the warranty is covered by the warranty regulations of the country in which the system was sold. -
Seite 29: Anhang / Attachment
Bei Verwendung eines gekürzten Schalldämmelements (40mm) When using a shortened sound insulation element (40mm) Für detaillierte Berechnungen passend zu Ihrem Vorhaben nutzen Sie unser getAir Planungstool auf www.aldtool.de For more detailed calculations suitable for your project use our getAir planning tool on www.aldtool.de... -
Seite 30: Technische Auslegung / Technical Configuration
10.2 Technische Auslegung / Technical configuration Kunststoffaußenblende (Standard) Outside Plastic Cover (standard) Wandstärke Wall thickness ≥ 452 mm (3 SDE) ≥ 372 mm (2 SDE) ≥ 292 mm (1 SDE) 24,6 21,8 19,2 18,4 15,3 12,4 Differenzdruck 13,3 Differential pressure 12,4 10,0 8 Pa... - Seite 31 Metallaußenhaube Outside Metal Hood Wandstärke Wall thickness ≥ 397 mm (3 SDE) ≥ 317 mm (2 SDE) ≥ 237 mm (1 SDE) 25,9 23,9 21,4 15,4 19,3 Differenzdruck 15,3 15,1 12,5 Differential pressure 8 Pa 6 Pa 4 Pa Anzahl offene Kammern Number of open chambers...
- Seite 32 Fensterlaibung Plus Reveal Plus Wandstärke Wall thickness ≥ 397 mm (2 SDE) ≥ 317 mm (1 SDE) ≥ 237 mm (0 SDE) 20,8 19,9 17,3 15,6 15,0 Differenzdruck 11,8 Differential pressure 13,2 11,5 8 Pa 6 Pa 4 Pa Anzahl offene Kammern Number of open chambers...
- Seite 33 10.3 Notizen / Notes...
- Seite 36 GmbH Krefelder Straße 670 | 41066 Mönchengladbach +49 2161 990 90 - 0 | +49 2161 990 90 - 99 service@getair.eu | www.getair.eu M A D E I N G E R M A N Y...
