Vorbereitung Aufstellen und anschließen

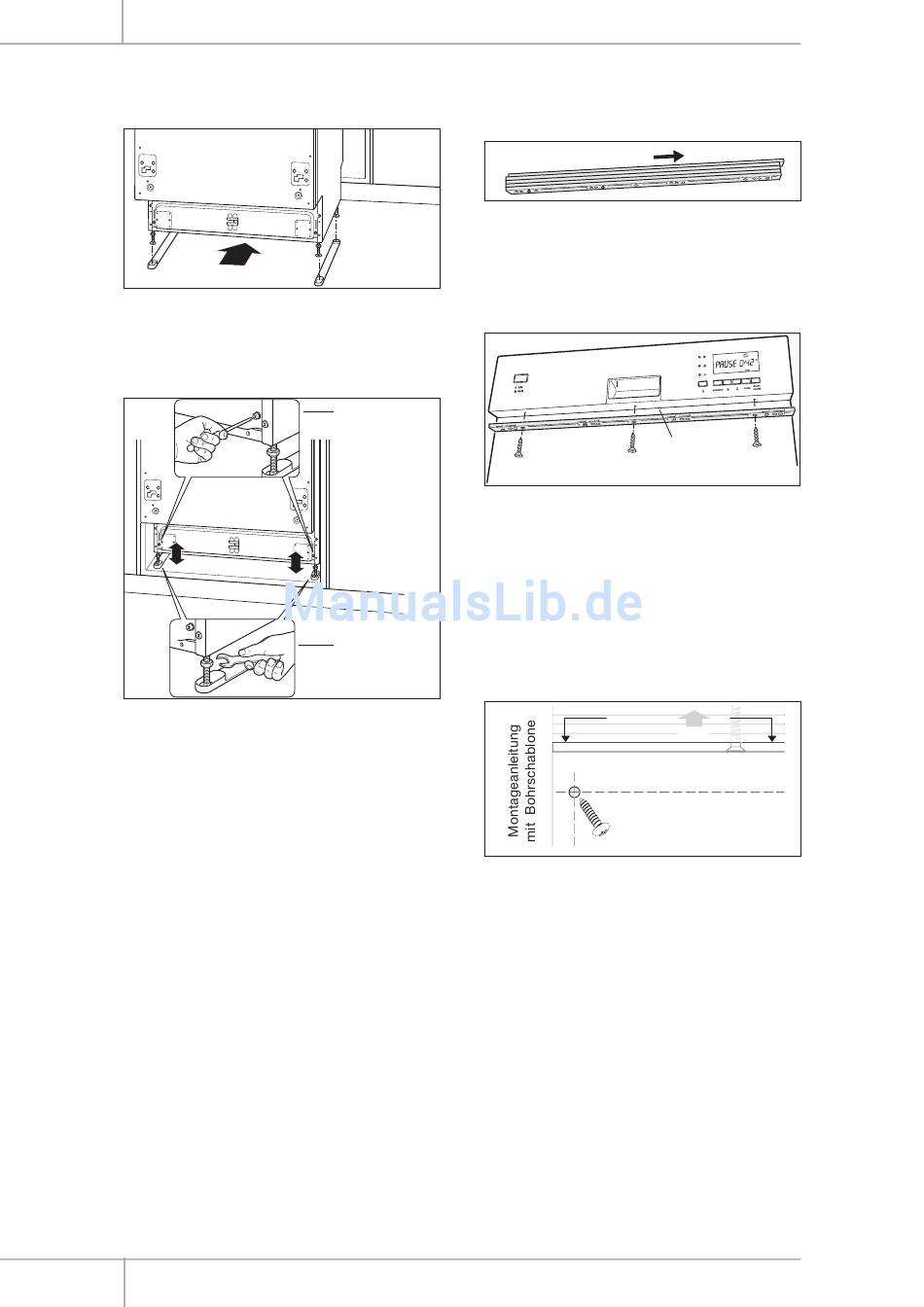

Geschirrspüler einbauen
Gerätefront
1. Füße des Gerätes auf die mitgelieferten
Schienen setzen.
2. Gerät zum Anpassen der Möbelfrontplatte
in die Nische schieben (siehe auch Pkt. 9).
Gerätefront
3. Gerät mithilfe der Schraubfüße waagerecht
ausrichten. Dabei die Füße so weit wie mög-
lich herausschrauben. Das Gerät muss bis
an den oberen Nischenrand ragen, um beim
Öffnen der Tür nicht nach vorne zu kippen.
Möbelfrontplatte montieren
Die Möbelfrontplatte muss folgende Bedin-
gungen erfüllen:
Höhe:
Breite:
Tiefe:
Gewicht: max. 6 kg
1. Die Möbelfrontplatte so vor die Geschirr-
spülertür halten, dass sie unten mit den
Türen der benachbarten Schränke bündig
abschließt.
2. Den Abstand zwischen der Unterkante der
Bedienblende und der Oberkante der Mö-
belfrontplatte ausmessen.
Ein Abstand von 5 - 25 mm kann mit Zier-
10
Justage der
hinteren Füße
Justage der
vorderen Füße
562 bis max. 587 mm
592 bis max. 594 mm
14 bis max. 22 mm
leisten ausgeglichen werden. Ein Block mit
fünf 5 mm hohen Zierleisen liegt bei.
3. Die zum Ausgleichen des Abstands erfor-
derliche Anzahl an Zierleisten aus dem
Block entnehmen (Beispiel hier: 1 Zierleiste).
Dazu die gewünschte Zierleiste kräftig in
Pfeilrichtung verschieben (ohne Werkzeug).
Zierleiste
4. Die Zierleiste(n) unter die Bedienblende
schrauben. Bitte folgende Schrauben ver-
wenden:
Für 1 - 2 Zierleisten: Schrauben 4 x 14 mm.
Für 3 Zierleisten: Schrauben 4 x 25 mm.
Für 4 - 5 Zierleisten: Schrauben 4 x 30 mm.
5. Die mitgelieferte Montageanleitung mit
Bohrschablone an die Anzahl der verwende-
ten Zierleisten anpassen.
hier abschneiden
A
Dazu die Oberkante der Bohrschablone so
weit abschneiden, dass nur noch die ver-
wendete Anzahl der Zierleisten übrig bleibt
(Beispiel hier: 1 Zierleiste).
6. Die Bohrschablone so auf die Rückseite der
Möbelfrontplatte legen, dass Schablone und
Platte oben bündig abschließen.
7. Die Bohrlöcher , und
A B
zen Gegenstand von der Bohrschablone auf
die Möbelfrontplatte übertragen und ggf.
vorbohren.
8. Die beiden Haltebleche mit je 4 Schrauben à
14 mm auf die Möbelfrontplatte schrauben.
9. Vor der Montage der Möbelfrontplatte den
Geschirrspüler wieder etwas aus der Nische
herausziehen.
hanseatic WQP12-9346A
oben
mit einem spit-
c
