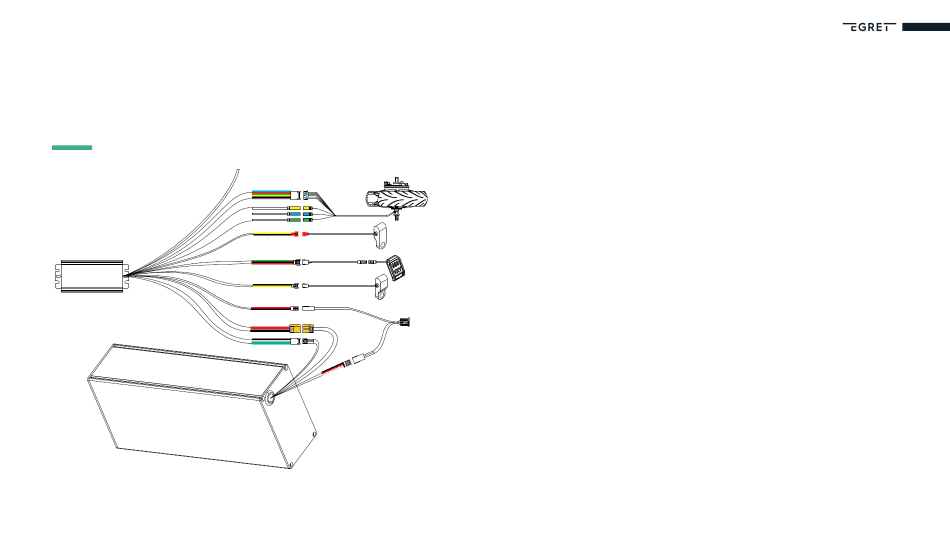

Anschlussplan Akku und Controller

Display
1. Controller →
Ladeport: Stecker weiß; 2-polig (Kabel: schwarz, rot)
•
Motor: Stecker gelb; 1-polig
•
Motor: Stecker blau; 1-polig
•
Motor: Stecker grün; 1-polig
•
Motor: Stecker weiß; 6-polig (Kabel: rot, grün, gelb, schwarz, blau, weiß)
•
Akku: Stecker weiß; 4-polig (Kabel: weiß, schwarz, grün, blau)
•
Akku: Stecker gelb; 2-polig (Kabel: schwarz, rot)
•
Blinker links: Stecker weiß; 2-polig (Kabel: schwarz, gelb)
•
Blinker rechts: Stecker rot; 2-polig (Kabel: schwarz, gelb)
•
Rücklicht: Stecker weiß; 3-polig (Kabel: grün, schwarz, rot)
•
Display: Stecker weiß; 5-polig (Kabel: grün, rot, blau, gelb, schwarz)
•
2. Akku→
Ladeport: Stecker weiß; 2-polig (Kabel: schwarz, rot)
•
Controller: Stecker weiß; 4-polig (Kabel: weiß, schwarz, grün, blau)
•
Controller: Stecker gelb; 2-polig (Kabel: schwarz, rot)
•
Reparaturanleitung Aus- und Einbau Hinterrad (Motor) und Reifenmontage - Version 1.1.1, Seite 4
