Diese Anweisung bezieht sich auf sämtliche Standardausführungen der W+
Pumpe sowie auf die aseptischen Versionen - Wa+ - und Pumpen mit
Inducer - Wi+. Prüfen Sie das Typenschild der Pumpe und überzeugen Sie
sich davon, daß es sich bei Ihrer Pumpe tatsächlich um eine der o.g. Aus-
gaben handelt. WHP+ und W+140/50 sind in einer gesonderten Anweisung
beschrieben, die der Pumpe beigefügt ist. Die WK+ Pumpe (Ausführung mit
Konsole) ist in einem ergänzenden Handbuch beschrieben.
Die folgenden Standardausstattungen stehen in der W+ Serie zur Verfügung:
- mit oder ohne Mantel
- mit Stativ mit verstellbaren Füßen oder starrem Rahmen
- mit Wellendichtung aus Kohlenstoff/SiC oder SiC/SiC
- mit O-Ringen aus EPDM oder Viton (Kalrez und evtl. andere)
- mit Einzeldichtung oder mit Doppeltdichtung, vorbereitet für
Flüssigkeitsspülung oder Dampfspülung (Wa+)
Zusatzausstattungen:
- Heiz-/Kühlmantel
- Ablaßventil
- schalldämpfender Mantel
- Pumpenwagen
- Inducer (Wi+)
- doppelte O-Ring-Dichtung des Pumpengehäuses, vorbereitet für
sterile Spülung (Wa+)
- Besonders starker Klemmring, der den höchstzulässigen Ablaßdruck der
Pumpe auf 25 bar (erhältlich für W+30/120, W+55/35, W+55/60, W+60/110,
W+70/40) oder auf 20 bar vergrößert (erhältlich für W+80/80)
- W+Pumpen können mit allen üblichen Anschlüssen und Klemmringen
geliefert werden, die gemäß DS/BS/DIN/SMS spezifiziert sind, sowie
mit ISO und DIN-Flanschen oder mit besonderen aseptischen Anschlüssen,
die für sterile Spülung vorbereitet sind (Wa+).

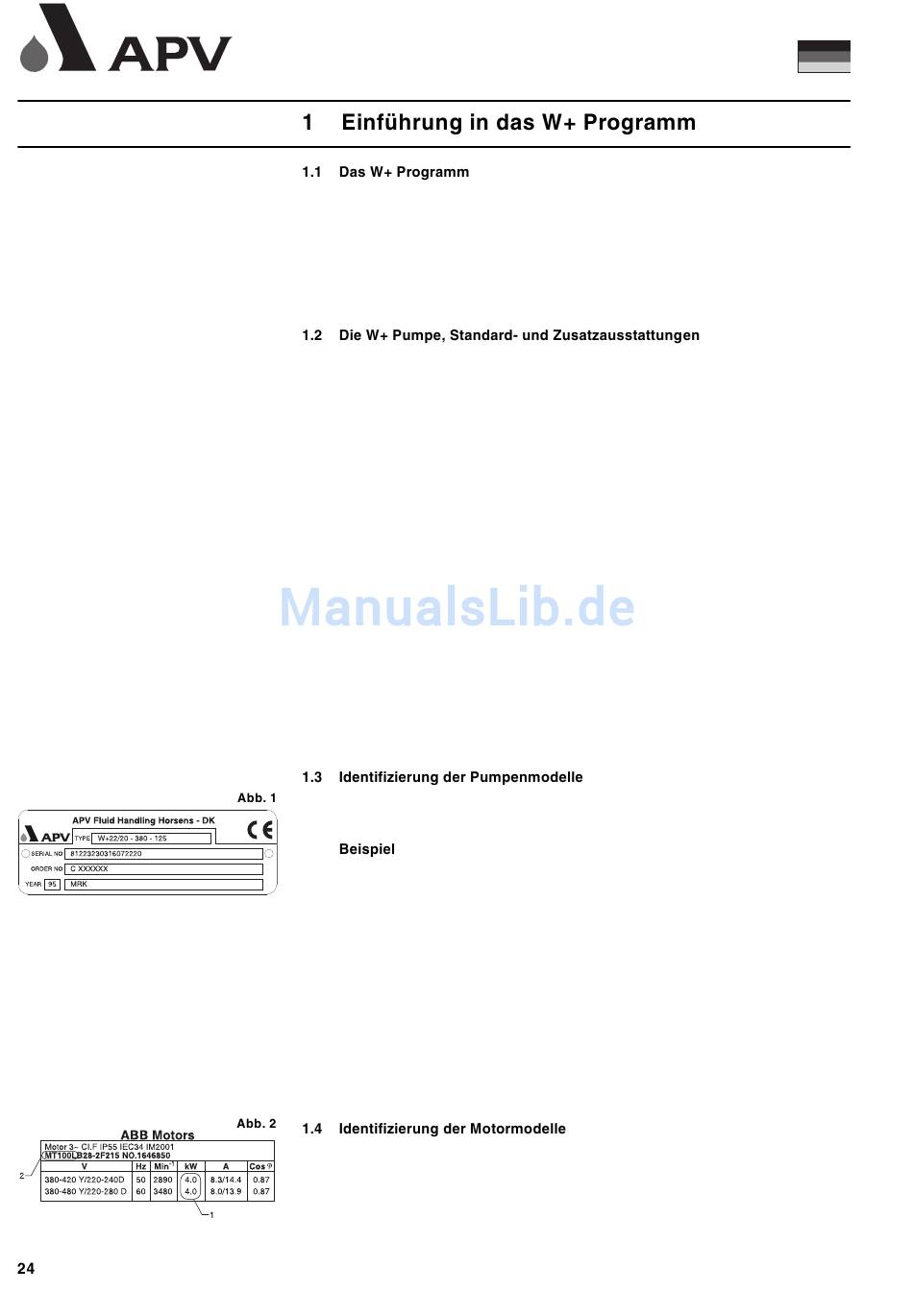

Ein Typenschild, wie in Abb. 1 dargestellt, befindet sich am Zwischenflansch
der Pumpe.
Typ W+22/20:
380:
125:
skilt
N:
Serial No:
Order No:
Year:
Das leere Feld kann zur Identifizierung der Pumpe innerhalb einer Anlage
benutzt werden.
Zur Identifizierung des Motors ist die Motorverkleidung abzunehmen. Die kW
Nennleistung (pos1) und die Gesamthöhe des Motors (pos 2) sind dem
Typenschild zu entnehmen.
abb
Pumpenmodell, hier W+22/20.
Motorspannung.
Durchmesser des Laufrads.
Weist darauf hin, daß der Motor ein Standardmotor ist
(erfüllt die IEC-Norm).
Seriennummer der Pumpe. Sie setzt sich aus verschie-
denen Kennziffern zusammen, die Informationen zur
Größe und Art der in der Pumpe verwendeten
Komponenten geben.
Bestellnummer von APV.
Baujahr.
