DeLonghi ECAM 22.110 Kurzanleitung

Antrieb ausbauen und Reedplatine wechseln an einer Delonghi
ECAM 22.110

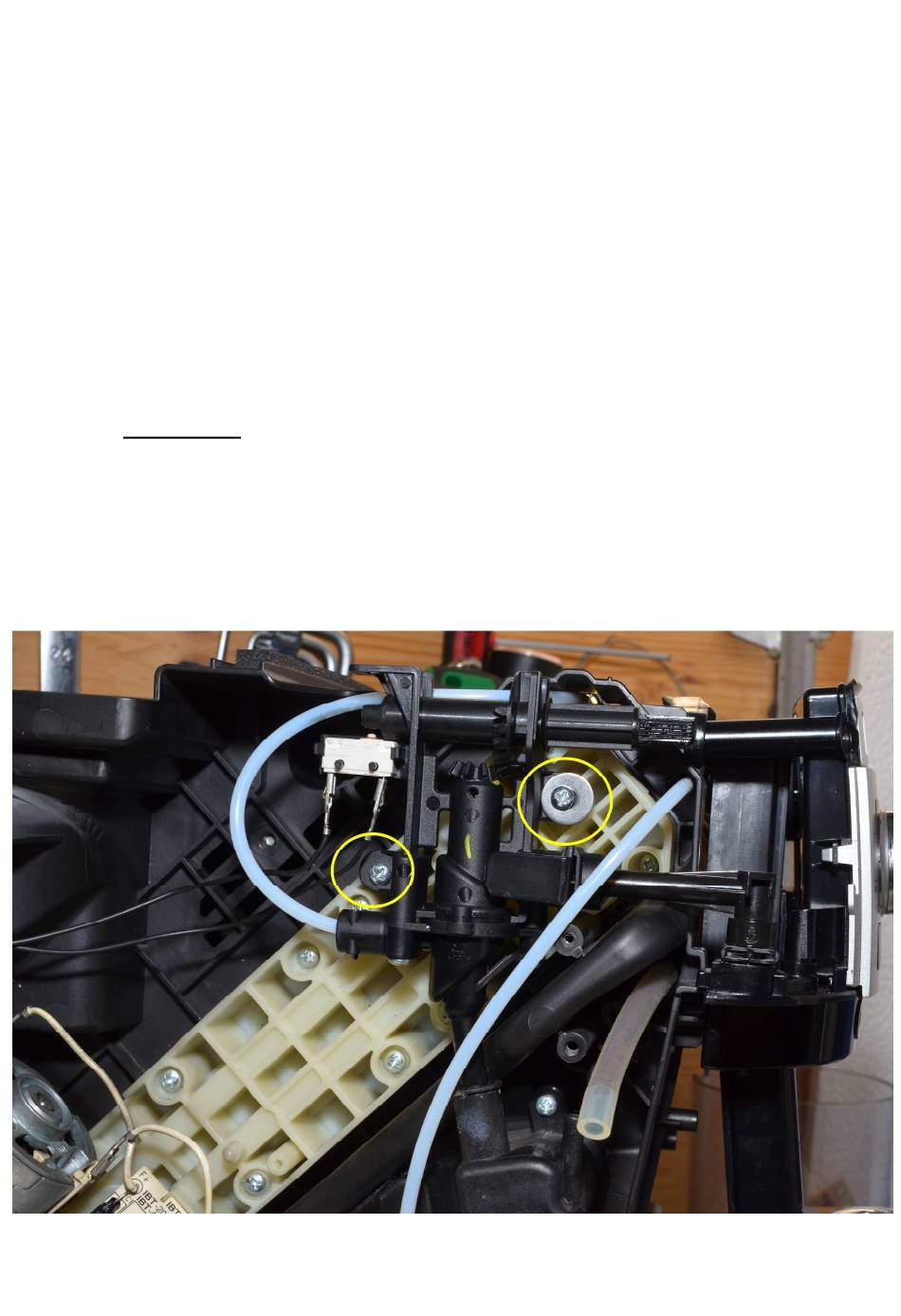

Alle Verkleidungen entfernen. Alle auf den folgenden Bildern gelb eingekreiste
Schrauben entfernen und die Heißwasserdüse/Antrieb entnehmen. Die
Klammer an der Heißwasserdüse abziehen und die Düse nach unten abziehen.
Wenn der Antrieb entnommen ist, kann man die Reedplatine durch lösen der 2
Schrauben entnehmen.
Vorsicht!!! Beim Zusammenbau auf die richtige Position der
Brühgruppenaufnahme achten (s. letztes Bild). Die Nase greift in die gelb
markierte Führung ein. Auf der anderen Seite sind Stege und würden den
Antrieb zerstören.
