5.3 Sicherheitsabstände für Abzugsrohre

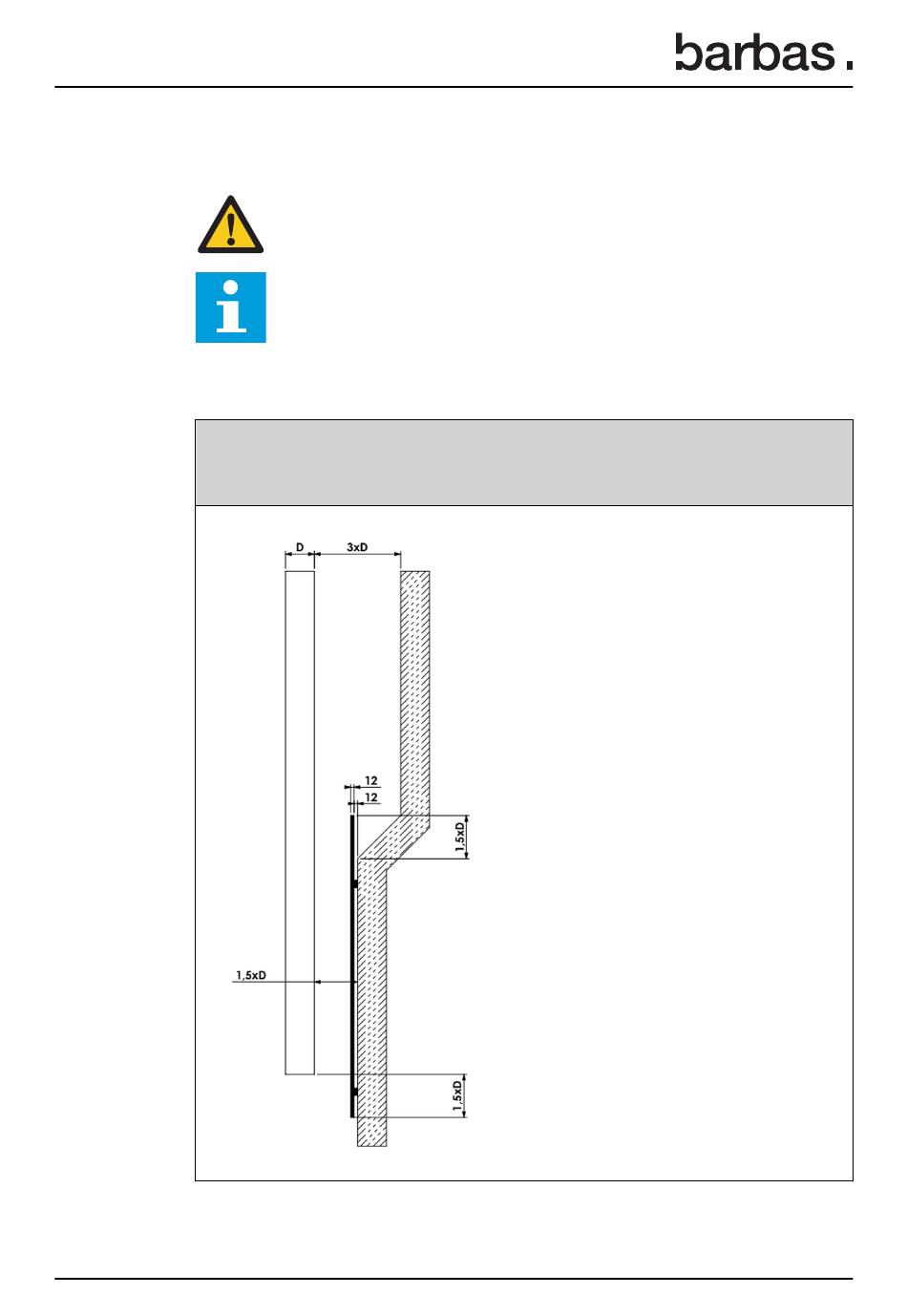

Seitenansicht - nicht isoliertes einwandiges Abzugsrohr -
Minimaler Sicherheitsabstand zu einer brennbaren Wand mit und ohne 12-mm-Hitzeschutz.
D = Durchmesser des Abzugsrohrs in mm
18
Warnung:
Das Abzugsrohr nicht an einer brennbaren Wand installieren.
Hinweis:
Verwenden Sie eine mindestens 12 mm dicke feuerfeste Platte und einen
mindestens 12 mm dicken Lufthohlraum zwischen dem brennbaren Material
und der feuerfesten Platte, um den zulässigen minimalen Abstand zwischen
dem Abzugsrohr und brennbarem Material zu verringern.
Minimaler Sicherheitsabstand zu einer brennba-
ren Wand.
Minimaler Sicherheitsabstand zu einer brennba-
ren Wand mit einer feuerfesten 12-mm-Hitze-
schutzplatte.
