barbas BOX 20 65 Installations- Und Wartungshandbuch Seite 33

3.
4.
BOX 20 65

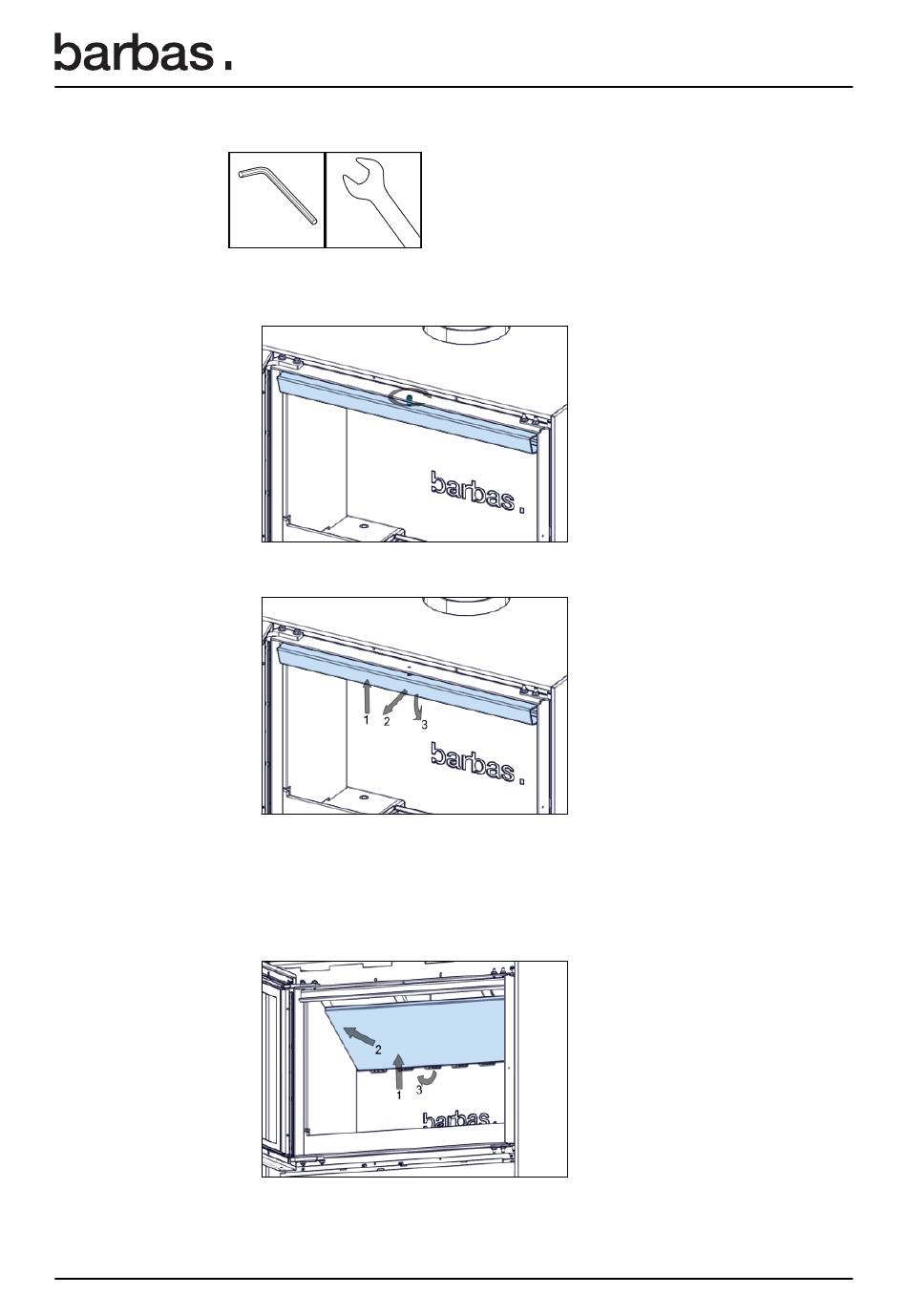

Entfernen Sie die obere Umlenkplatte.
a) Lösen Sie die Mutter über der oberen Umlenkplatte mit einem 3-mm-
Sechskantschlüssel und einem 10-mm-Gabelschlüssel. Stellen Sie sicher, dass
die Mutter an der Inbusschraube befestigt bleibt.
b) Schieben Sie die Front der oberen Umlenkplatte (1) nach oben und ziehen Sie
sie nach vorne (2), und dann nach unten in eine vertikale Position (3).
c) Entfernen Sie die obere Umlenkplatte vom Gerät.
Entfernen Sie die untere Umlenkplatte.
a) Schieben Sie die Rückseite der unteren Umlenkplatte nach oben und schieben
Sie sie so weit wie möglich nach hinten.
b) Senken Sie die Vorderseite der unteren Umlenkplatte ab und entfernen Sie sie
aus dem Gerät.
Demontage des Brennkammerinneren
33
