7.2.2
Untere Verbindung
1.
2.
3.
4.
5.
6.
7.
7.3
Verbindung des Rauchgasrohrs
Vorläufige Anforderungen
•
•
•
BOX 20 65
Machen Sie ein Loch in der Außenwand mit einem Mindestdurchmesser von
125 mm.
Stecken Sie ein flexibles Aluminiumrohr in das Loch.
Installieren Sie einen Rost im Loch in der Außenwand und befestigen Sie das flexible
Aluminiumrohr daran.
Befestigen Sie das andere Ende des flexiblen Aluminiumrohrs am Verbindungsring.
Verwenden Sie eine Schlauchklemme.

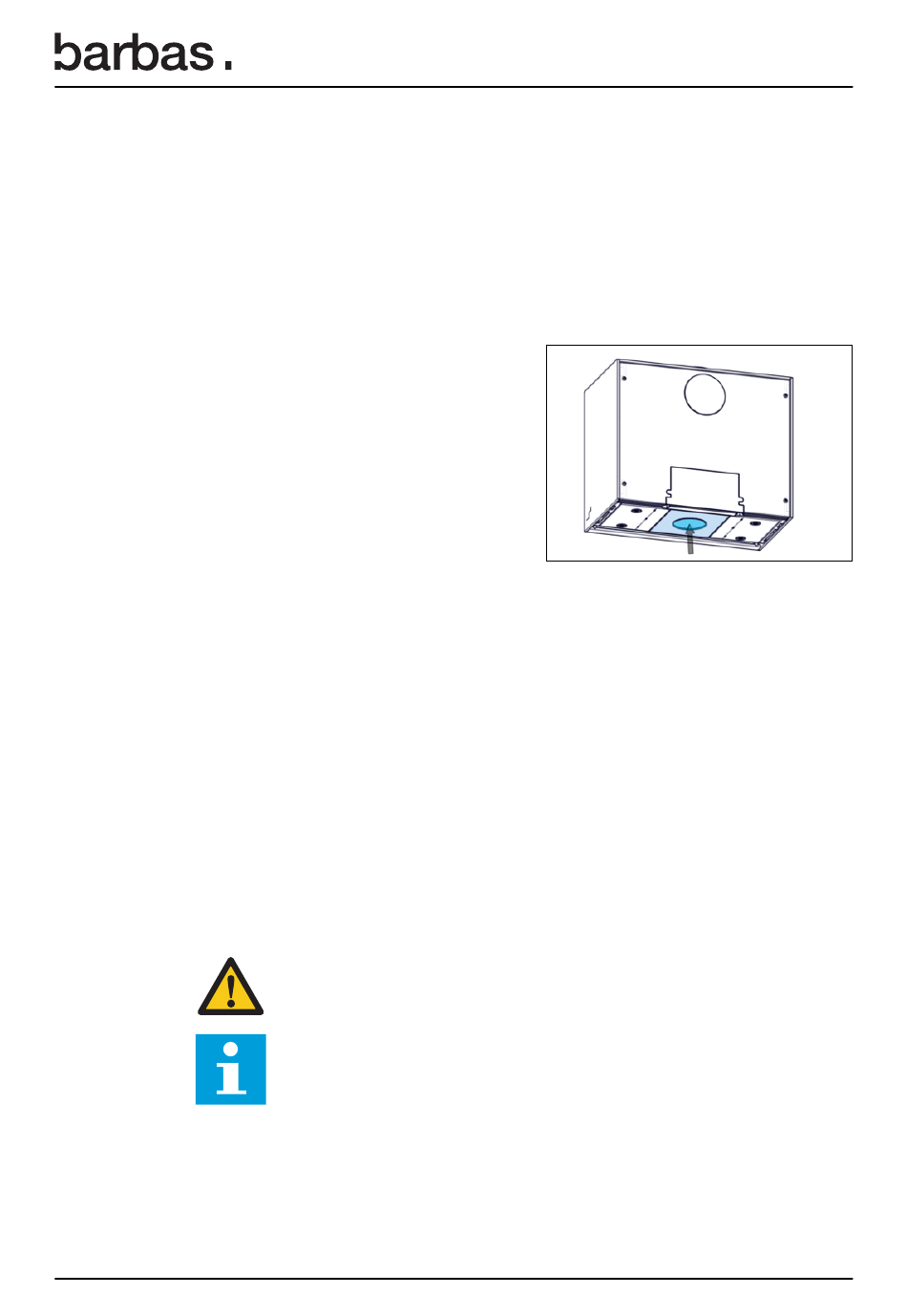

Entfernen Sie die runde
Ausbruchplatte auf der
Geräteunterseite mit einem Hammer.
Falls erforderlich, bringen Sie den
Verbindungsring in der offenen
äußeren Lufteinlassöffnung an.
Biegen Sie die 3 Lippen am
Verbindungsring nach außen, um
den Verbindungsring an der
Einlassöffnung zu befestigen.
Identifizieren Sie die Stelle im Boden
für die externe Verbrennungsluftzufuhr.
Machen Sie ein Loch in den Boden mit einem Mindestdurchmesser von 125.
Stecken Sie ein flexibles Aluminiumrohr in das Loch.
Befestigen Sie das andere Ende des flexiblen Aluminiumrohrs am Verbindungsring.
Verwenden Sie eine Schlauchklemme.
Wenn das Gerät in einem nicht ausgekleideten, gemauerten Abzug mit
großem Durchmesser installiert wird, ist ein isoliertes Abzugsauskleidesystem zu
verwenden.
Stellen Sie sicher, dass das Design und die Installation des Kamins EN
15287-2:2008, EN 13384-1:2015+A1:2019 entspricht, und dass eine korrekte
Funktion des Kamins in der vor Ort vorliegenden Situation nach EN
13384-2:2015+A1:2019 nachgewiesen ist.
Vorsicht: Im Betrieb des Geräts wird die Außenseite des Abzugssystems
heiß. Minimale Abstände zu brennbaren Materialien siehe Abschnitt
Hinweis: Wird das Gerät an einem nicht ausgekleideten, gemauerten
Abzug mit großem Durchmesser installiert, ziehen Sie die Verwendung
eines Abzugsauskleidesystems in Betracht, um die Leistung des Geräts zu
verbessern.
