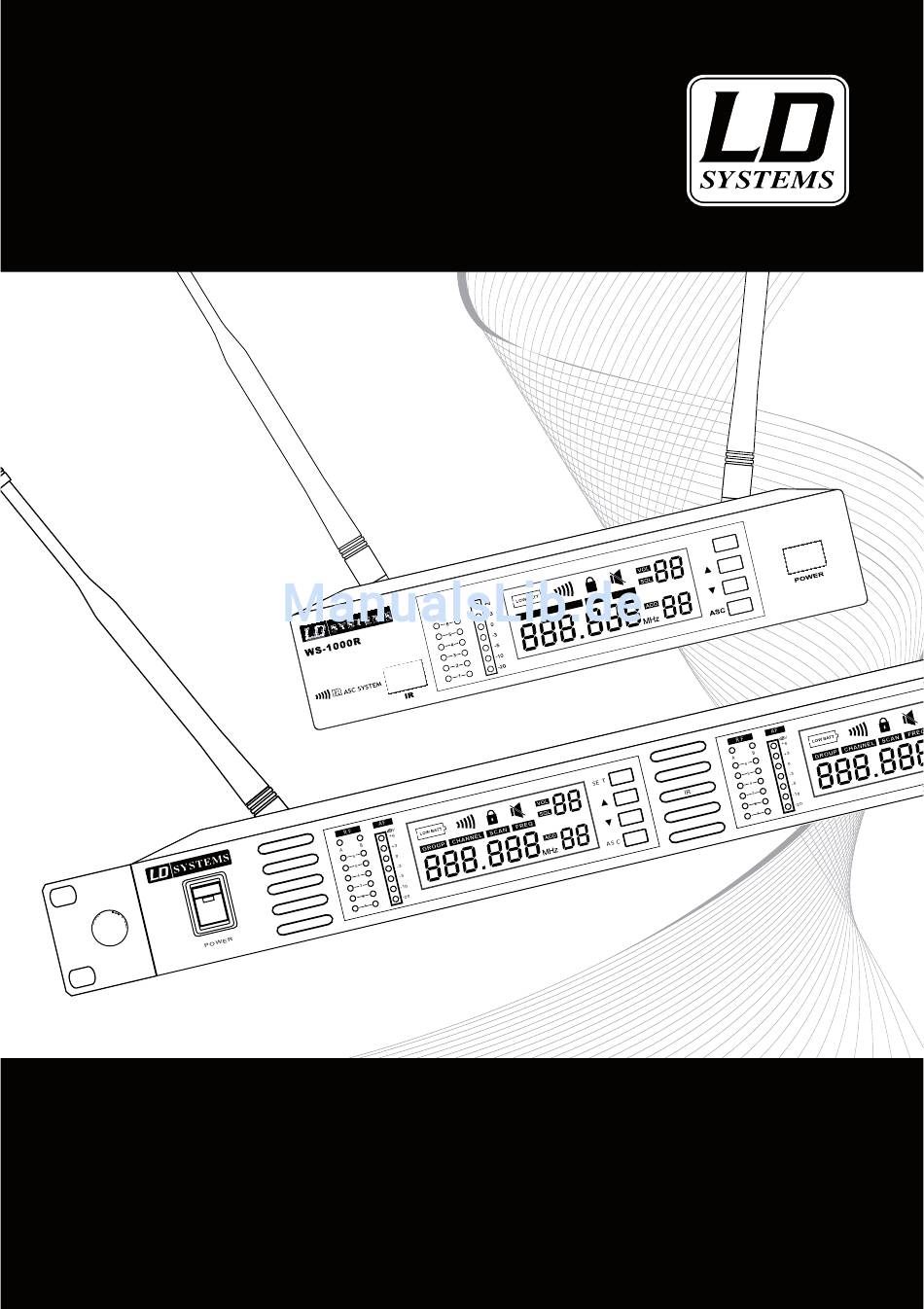

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO LD WS1000(2)(X) 160 CHN UHF PLL TRUE DIVERSITY WIRELESS SYSTEM...
- Seite 2 Mit einem Produkt von LD Systems haben Sie die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte.
- Seite 3 LD WS1000(2)(X) 16 CHN UHF PLL TRUE DIVERSITY WIRELESS SYSTEM 790.850 - 813.800 MHz 835.850 - 864.900 MHz (X-Version)
-
Seite 4: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN: 1. Bitte beachten Sie die Sicherheitshinweise und studieren Sie diese Anleitung sorgfältig. 2. Bewahren Sie alle Hinweise und Anleitungen sicher auf. 3. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise. 4. Beachten die in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Plastik und Papier bzw. - Seite 5 EINLEITUNG: Für Anwender, die ein fortschrittliches UHF System aufstellen wollen, bietet das WS-1000 System eine exzellente Lösung. Mit seinen 160 Frequenzbändern eignet sich das WS-1000 für viele Anwendungsfälle wie zum Beispiel Live Shows, Broadcast, Meetings, für Instrumente, etc. Touch Taster und LCD Displays ermöglichen Ihnen einen schnellen und einfachen Aufbau. In diesem Handbuch erfah- ren Sie alles was dazu nötig ist, das System korrekt und sicher bedienen zu können.
- Seite 6 LD WS1000R PARTS: LDWS1000BPG(X) LDWS1000BPHH(X) LDWS1000BPH(X) LDWS1000BPL(X) LDWS1000BPW(X) LDWS1000HHD(X) LDWS1000HHC(X)
- Seite 7 LD WS1000R2 PARTS: LDWS1000BPHH2(X) LDWS1000BPH2(X) LDWS1000HBH2(X) LDWS1000HHC2(X) LDWS1000HHD2(X) LDWS1000HHL2(X)
-
Seite 8: Ld Ws1000R Empfänger
LD WS1000R EMPFÄNGER: FRONTSEITE: SYNC TASTE (ASC) INFRAROT (IR) FENSTER Drücken Sie hier um eine Infrarotverbindung ANTENNE A EMPFÄNGER ANZEIGE zwischen Sender und Empfänger herzustellen. Anzeige leuchtet bei Empfang, wenn Empfänger A PFEILTASTE NACH UNTEN an ist. Verwenden Sie diese um im Menü zu navigieren. -
Seite 9: Ld Ws1000R2 Empfänger
LD WS1000R2 EMPFÄNGER: FRONTSEITE: SYSTEM SETUP TASTE ON/OFF SCHALTER Sehen Sie bitte im System Setup nach. ANTENNE A EMPFÄNGER ANZEIGE PFEILTASTE UNTEN Anzeige leuchtet wenn Antenne A empfängt . Verwenden Sie diese Taste um im Menü zu ANTENNE A RF ANZEIGE navigieren. - Seite 10 BELTPACK: Antenne LCD Anzeige Sehen Sie bitte “System Setup” auf Seite 7. Power/ASC Anzeige Grün leuchtend: Betrieb an Grün blinkend: IR Übertragung in Gange Mute Anzeige Rot zeigt den Mute modus an Power/Mute Schalter Drücken Sie 3 Sekunden lang um an oder auszuschalten IR Fenster Um Synchronisationsfrequenzen per Infrarot zu empfangen.
-
Seite 11: Programmierung Sender
HANDSENDER: PROGRAMMIERUNG SENDER: Dynamisches Mikrofon (WS-1000MD) Kondensatormikrofon (WS-1000MC) LCD Anzeige Betriebsschalter Einstellung für die Empfindlichkeit des Mikrofons (nach links gedreht, weniger, nach rechts höher) Sehen Sie bitte in den Systemeinstellungen nach. Handsender Funktionen: Empfängt Infrarotsignale um Sender und Empfänger zu synchronisieren. -
Seite 12: Systemeinstellungen
Geräten weniger als 0,5 Meter betragen. Sie können mit diesem Verfahren nicht mehrere Sender gleichzeitig synchronisieren. Auto-Scan Funktion: Die WS1000 Serie verfügt über eine Frequenz- Autoscan Funktion. Diese Funktion hilft, interferrenzfreie Frequenzen innerhalb einer Gruppe zu finden. Dücken Sie „SET“ 3 mal bis „SCAN“... - Seite 13 SYSTEMEINSTELLUNGEN: Batteriestatus: Sowohl Handsender als auch Bodypack zeigen den Batteriestand im Display an (sehen Sie die nebenstehende Abbildung Group- und Kanalanzeige: Nachdem die Verbindung zwischen bei- den Geräten hergestellt ist, zeigt das Display beider Geräte noch für 5 Sekunden die Gruppe und den Kanal an .
-
Seite 14: Rackinstallation Des Empfängers
RACKINSTALLATION DES EMPFÄNGERS: 19“ Rackwinkel inbegriffen Ein Empfänger (mit WS100RK Rack Kit) Zwei TNC Verbindungskabel (mit inbegriffen) Zwei TNC Anschlüsse (inbegriffen) Zwei Empfänger (mit WS100RK Rack Kit) Vier Empfänger Mit WS100RK2 Rack Kit und WS100AD Antennen-Splitbox (optional) Zehn TNC Verbindungskabel (inbegriffen) Zwei TNC Anschlüsse (inbegriffen) -
Seite 15: Tipps Zur Verbesserung Der Performance
TIPPS ZUR VERBESSERUNG DER PERFORMANCE: Richten Sie den Sender direkt auf den Empfänger aus („Sichtkontakt“ zwischen den Geräten). Stellen Sie den Empfänger nicht in der Nähe metallener Objekte/Oberflächen oder digitaler Geräte (CD-Player, Computer etc.) auf. Positionieren Sie den Empfänger so, dass er nicht unmittelbar vor einer Wand und mindestens 1 m über dem Boden steht. -
Seite 16: Spezifikationen
SPEZIFIKATIONEN: HANDSENDER SYSTEM Frequenzbereich und Transmitter RF Level Abmessungen mit Mikrofonkapsel: 243 mm Länge, 50 mm Durchmesser Band Range Transmitter RF Level Gewicht: 518-548 MHz 13dBm 300 g Betrieb: 630-660 MHz 13dBm Mit 2 x Typ AA Alkaline Batterie oder 2 x Typ 740-770 MHz 10dBm AA Akku Betriebszeit:... - Seite 17 EG KONFORMITÄTSERKLÄRUNG:...
-
Seite 18: Erklärungen Des Herstellers
ERKLÄRUNGEN DES HERSTELLERS: HERSTELLERGARANTIE Die folgenden Garantiebedingungen gelten für Produkte der Marken Adam Hall, LD Systems, Defender, Palmer und Eminence. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern erweitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall. -
Seite 19: Haftungsbeschränkung
ERKLÄRUNGEN DES HERSTELLERS: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 20: Weee-Richtlinie
ERKLÄRUNGEN DES HERSTELLERS: WEEE-RICHTLINIE Ihr Produkt von LD Systems wurde unter Verwendung hochwertiger, wiederverwendbarer und/oder wiederver- wertbarer Materialien und Komponenten hergestellt. Dieses Symbol weist darauf hin, dass elektrische und elek- tronische Geräte am Ende der Produktlebensdauer getrennt vom normalen Hausmüll entsorgt werden müssen. - Seite 22 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com e-mail : mail@adamhall.com...
