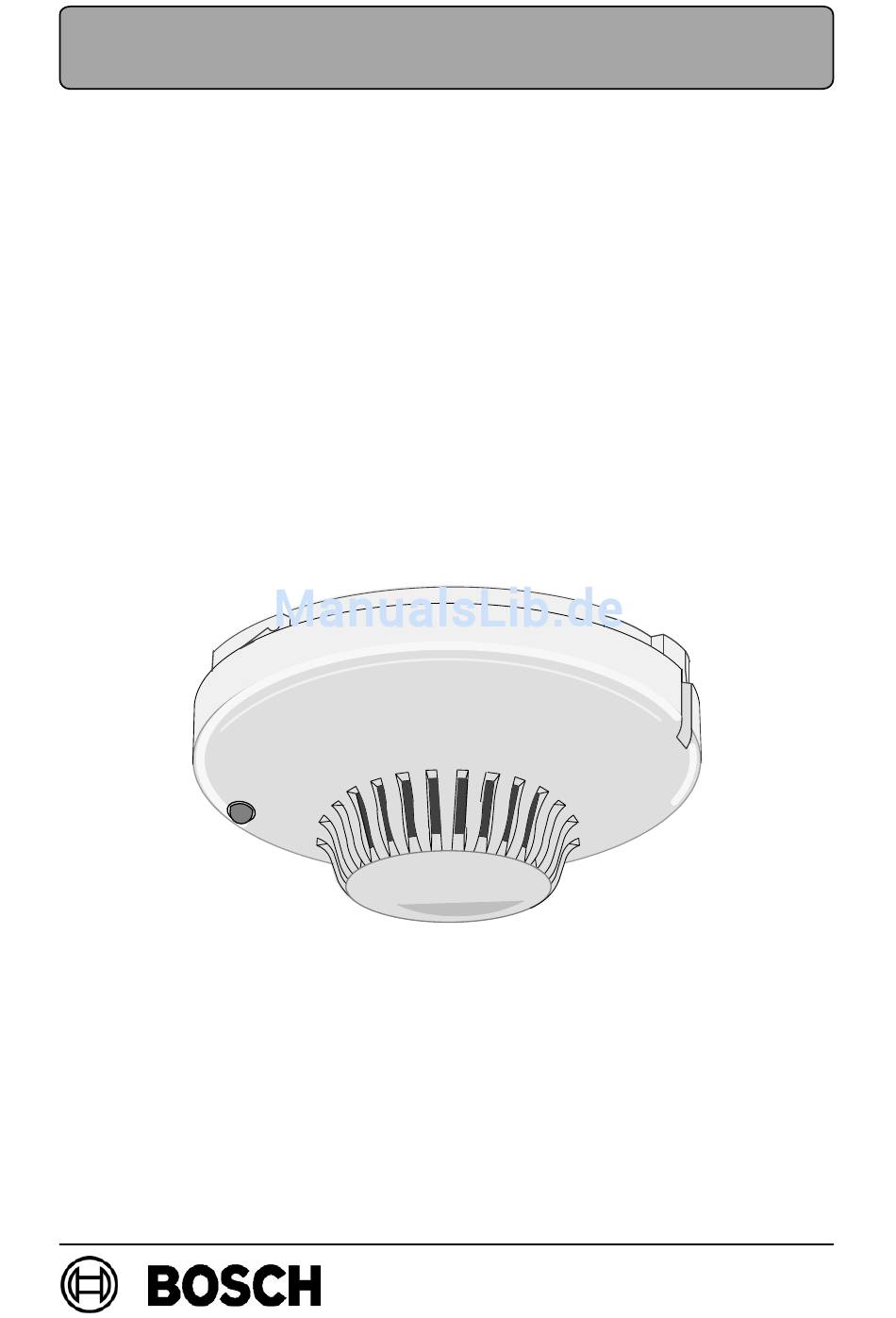

- Seite 1 PRODUKTINFORMATION PI−34.63a Gefahrenmeldesysteme Ionisations−Melder GIM 120 BDL−2.799.330.861 Seite Seite A3.de / 29.12.2004 ST−FIR/ PRM1 / deh...
-
Seite 2: Inhaltsverzeichnis
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a Inhaltsverzeichnis Systembeschreibung ......1.1. Allgemeines . -
Seite 3: Systembeschreibung
Fall den nach EN 54 geforderten Werten. Der GIM 120 ist nicht geeignet für Flüssigkeitsbrände ohne Rauchentwicklung. Der GIM 120 wird in 2−Drahttechnik (Primärleitung) an eine Brandmelderzentrale an- geschlossen. VdS−Anerkennungsnummer: G 296007 Hinweise für den Inhaber (Verwender) von bauartzugelassenen... -
Seite 4: Leistungsmerkmale
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 1.2. Leistungsmerkmale D Hohe Betriebssicherheit D Hohe Ansprechempfindlichkeit D Schutz gegen Überspannungen D Niedriger Ruhestrom D Verpolungssicher D Installations− und Servicefreundlich D Verriegelung durch Ausbrechen eines vorgestanzten Teiles am Meldergehäuse aktiviert (nicht umkehrbar) D Für den Melder stehen mehrere Sockelausführungen zur Verfügung. -
Seite 5: Planungshinweise
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 1.3. Planungshinweise Der Brandmelder ist geeignet zur Montage in trockenen Räumen. Einsatz gemäß Raum−Klimamodelle DIN 50019, Teil 3, R 11−R 14 Einsatzempfehlung Büroräume, Hotels, Krankenhäuser, Altenheime, Warenhäuser, saubere, gepflegte Theater, Museen, Kirchen, Versammlungs−/Austellungsräume etc. -
Seite 6: Bestellumfang
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 2. Bestellumfang 2.1. Grundausbau Pos. Sachnummer Bezeichnung 27.9933.0861 Gleichstrom− Ionisations− Melder GIM 120 *LE = Liefereinheit 2.2. Ergänzungen Pos. Sachnummer Bezeichnung 27.9933.0863 Meldersockel NMS 200 mit Verriegelung 27.9933.0864 a.P.−Zusatzsockel NMZ 200 27.9933.0867 Satz (2 Stk.) PG7−Verschraubungen für... -
Seite 7: Peripherie
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 3. Peripherie Externe Melderparallelanzeige MPA Der Einsatz einer MPA wird dann erforderlich, wenn die Orte alarmgebender Melder schwer zugänglich, schlecht oder nicht unmittelbar sichtbar sind und sofort ermittelt werden müssen. Einsatzorte sind Flure und Zugänge zu einzelnen Brandabschnitten oder Zwischenböden und Zwischendecken in denen Brandmelder montiert sind. -
Seite 8: Technische Beschreibung
4. Technische Beschreibung 4.1. Funktionsbeschreibung Im Inneren des GIM 120 befindet sich eine Messkammer und eine Reverenzkammer. In beiden Kammern sind Elektroden angebracht, an denen eine Spannung anliegt, die in einer Brückenschaltung angeordnet sind. Durch die Alphastrahler wird die Luft in der Kammern ionisiert. - Seite 9 Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a Prinzipdarstellung Kammerspannung Referenzkammer− Innenelektrode (0V) Alphastrahler Spannung der Referenzkammer Referenzkammer Meßelektrode Alphastrahler Spannung der Meßkammer Meßkammer Luft Rauch Außenelektrode (pos.) Messung im rauchlosen Zustand Alphastrahler − − − − − − − −...
-
Seite 10: Konstruktiver Aufbau
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 4.2. Konstruktiver Aufbau Der Melder besteht aus einem Meldereinsatz und einem Meldersockel. Das Meldergehäuse und der Meldersockel bestehen aus hochwertigem, schlag− festem Kunststoff. Der Meldereinsatz enthält das Kammersystem,die Mess−und die Referenzkammer, die Auswerteelektronik, die optische Individualanzeige (LED), eine Abschirmung gegen elektrische Fremdfelder, sowie ein Drahtsieb als Insektenschutz. - Seite 11 Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a Melder mit Sockel Unterseite des Melders Ausbruch bei Verriegelung Melderangaben Seriennummer/ Herstellungsdatum Kontaktstifte BDL−2.799.330.861 A3.de/ 29.12.2004 ST−FIR/ PRM1 / deh Seite 11 von 17...
-
Seite 12: Technische Daten
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 4.3. Technische Daten Betriebsspannung 20V (15V bis 30V) Stromaufnahme − Ruhe v 80μA − Alarm max. 23mA Alarmausgang ca. 800Ω (Stromerhöhung über Alarmwiderstand) Indikatorausgang offener Kollektor (schaltet 0V im Alarmfall über 1k5Ω) Ansprechempfindlichkeit <0,2dB/m... -
Seite 13: Montage
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 5. Montage 5.1. Montageanleitung Für den Melder steht ein Sockel zur Verfügung, der stets mit Verriegelung (Entnahme- sicherung bei Einsatz im Handbereich) ausgestattet ist. Diese Verriegelung muss durch das Ausbrechen eines vorgestanzten Plastikteils am Melder aktiviert werden. -
Seite 14: Anschaltung
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 5.2. Anschaltung GxM über Meldersockel NMS 200 Endmelder − Einzelanzeige auf Tableau M = Melder = abhängig von BMZ = abhängig von R Linienspannung 20V ∑ der Melderruheströme max. 3mA pro Meldergruppe siehe AHB BDL−2.799.330.861... -
Seite 15: Hinweise Für Wartung Und Service
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 6. Hinweise für Wartung und Service 6.1. Allgemeines Wartungs− und Inspektionsmaßnahmen müssen in festgelegten Zeitabständen und durch entsprechendes Fachpersonal ausgeführt werden. Im übrigen gelten für alle diesbezüglichen Arbeiten die Bestimmungen der DIN VDE 0833. -
Seite 16: Unterlagen
Produktinformation Gleichstrom−Ionisations−Melder GIM 120 PI − 34.63a 6.3. Unterlagen Pos. Sachnummer Bezeichnung 30.0221.8156 Anschaltehandbuch AHB EMZ/ BMZ 30.0221.8155 Anschaltehandbuch AHB UGM *LE = Liefereinheit 6.4. Ersatzteilübersicht Bei Defekt wird der Melder komplett ersetzt. siehe Kundendienstinformation KI − 7 7. Abkürzungsverzeichnis... - Seite 17 Bosch Sicherheitssysteme GmbH Robert−Koch−Straße 100 D−85521 Ottobrunn Info−Service zum Nulltarif Telefon 0800−700 04 44 Telefax 0800−700 08 88 www.bosch−sicherheitssysteme.de info.service@de.bosch.com Seite 17 von 17...
