barbas Box Gas 55 MF Vorbereitungshandbuch Seite 38

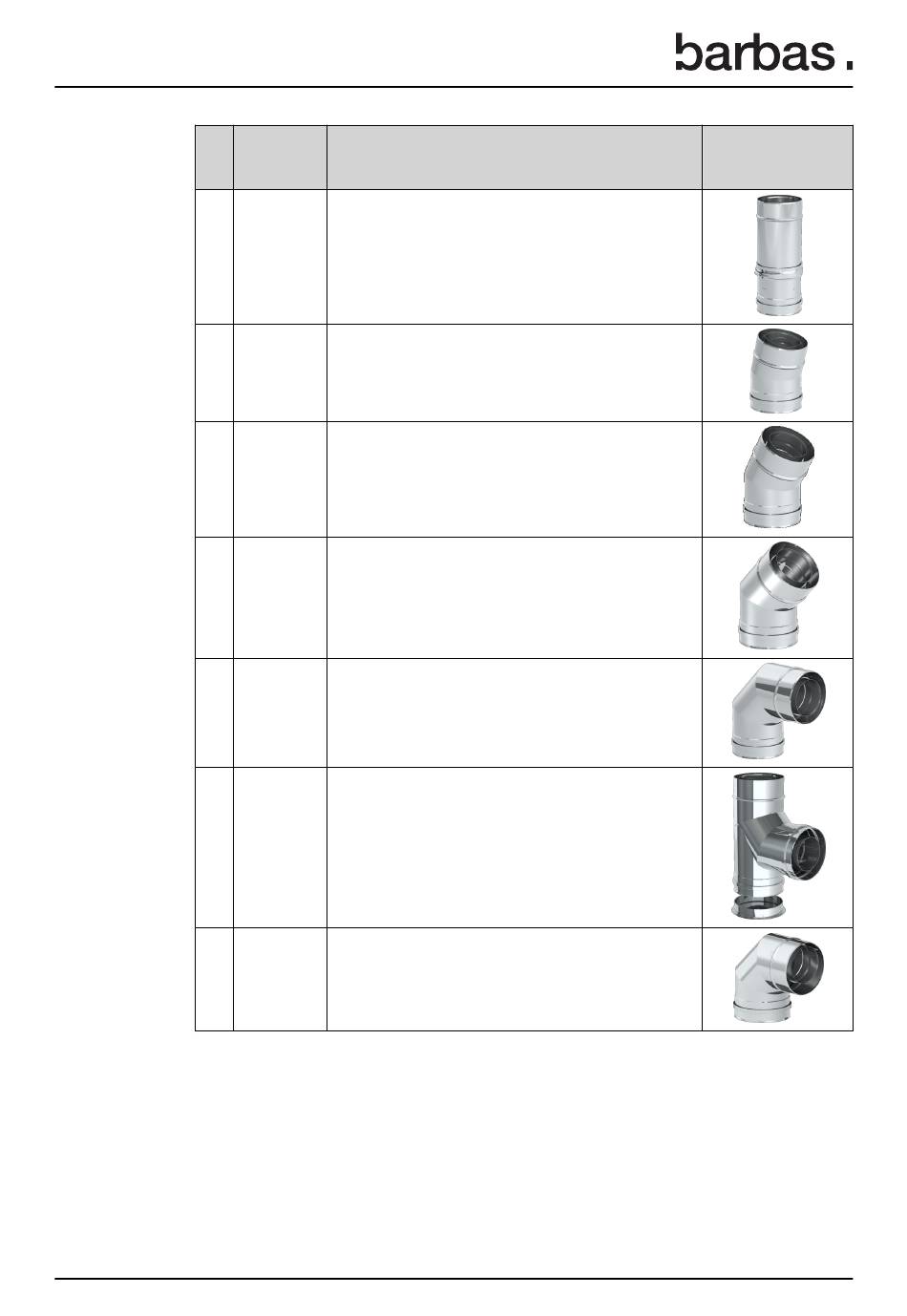

Verfügbare Bauteile für das konzentrische Kanalsystem
Abb
Nr.
12
15
15
15
14
14
14
38
Jeremias
Art./Bestell- Beschreibung
Nr.
TWG50100- Konzentrisches Schiebestück, L= min. 330 / max.
150 420 mm, inkl. Klemmband.
TWG16100-
Konzentrischer Bogen, 15°. inkl. Klemmband.
150
TWG17100-
Konzentrischer Bogen, 30°. inkl. Klemmband.
150
TWG18100-
Konzentrischer Bogen, 45°. inkl. Klemmband.
150
TWG60100-
Konzentrischer Bogen, 90°. inkl. Klemmband.
150
TWG178610 Konzentrischer Bogen, 90°, mit Stützfuß, inkl. Klemm-
0-150 band und Abschlussdeckel unten.
Konzentrischer Bogen, 90°, kurze Ausführung, exzent-
TWG167610
risch. Speziell für die Verbindung mit einem Wanda-
0-150
nschlussstück TWG1619. inkl. Klemmband.
Box Gas 55
