- CE Prüfung: 2004/108/EG
- WEEE-Reg.-Nr.: DE 639 766 11

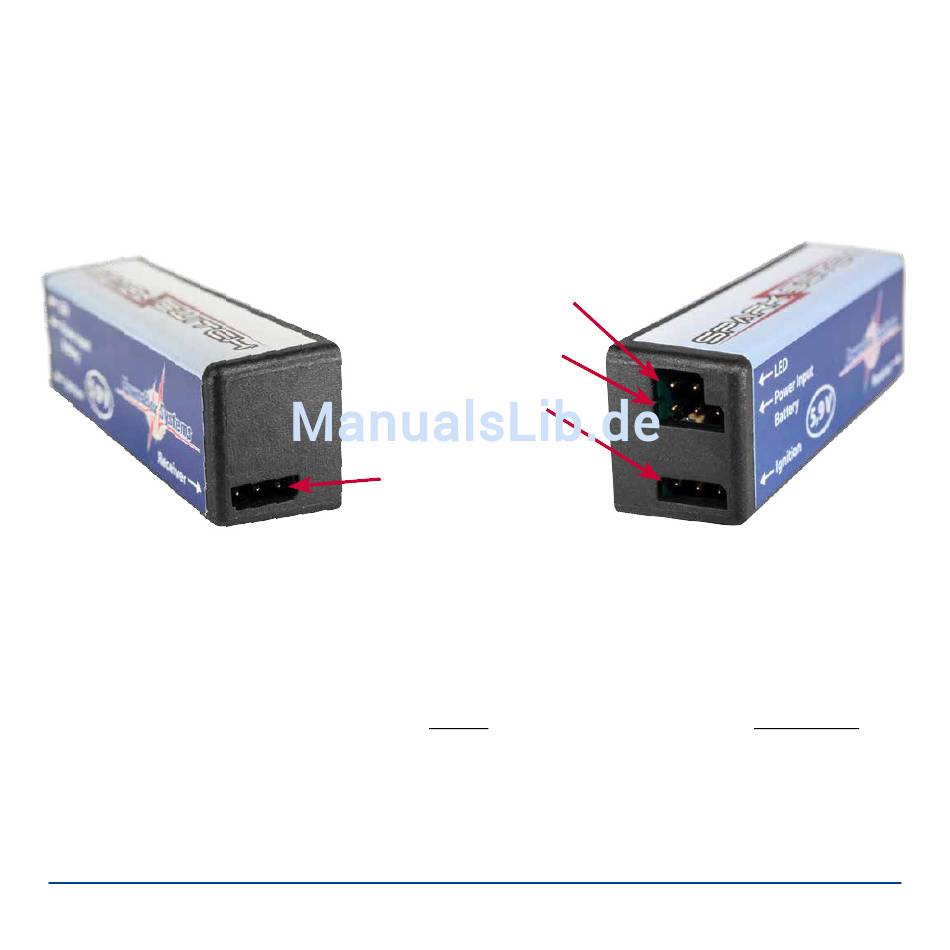

2. BEDIENELEMENTE
Folgende Darstellungen zeigen die wichtigsten Elemente:
3. ERSTE SCHRITTE VOR INBETRIEBNAHME
3.1. ANSCHLIESSEN
Verbinden Sie alle Leitungen, wie oben im Anschlussschema gezeigt. Stecken Sie
den Akku zuletzt an. Die Extern LED muss aus Sicherheitsgründen zwingend an-
geschlossen und so eingebaut werden, dass die Extern LED beim Anwerfen des
Motors für den Piloten in jedem Fall gut sichtbar ist.
Achtung: Wird die Extern LED nicht eingebaut, kann der Pilot nicht sehen, wie der
Schaltzustand der Zündung ist. Das bringt unnötige Gefahren mit sich!
www.powerbox-systems.com
Ausgang zur externen LED
Anschluss Akku
zur Zündung
Verbindung mit dem
Patchkabel zum
Empfänger
