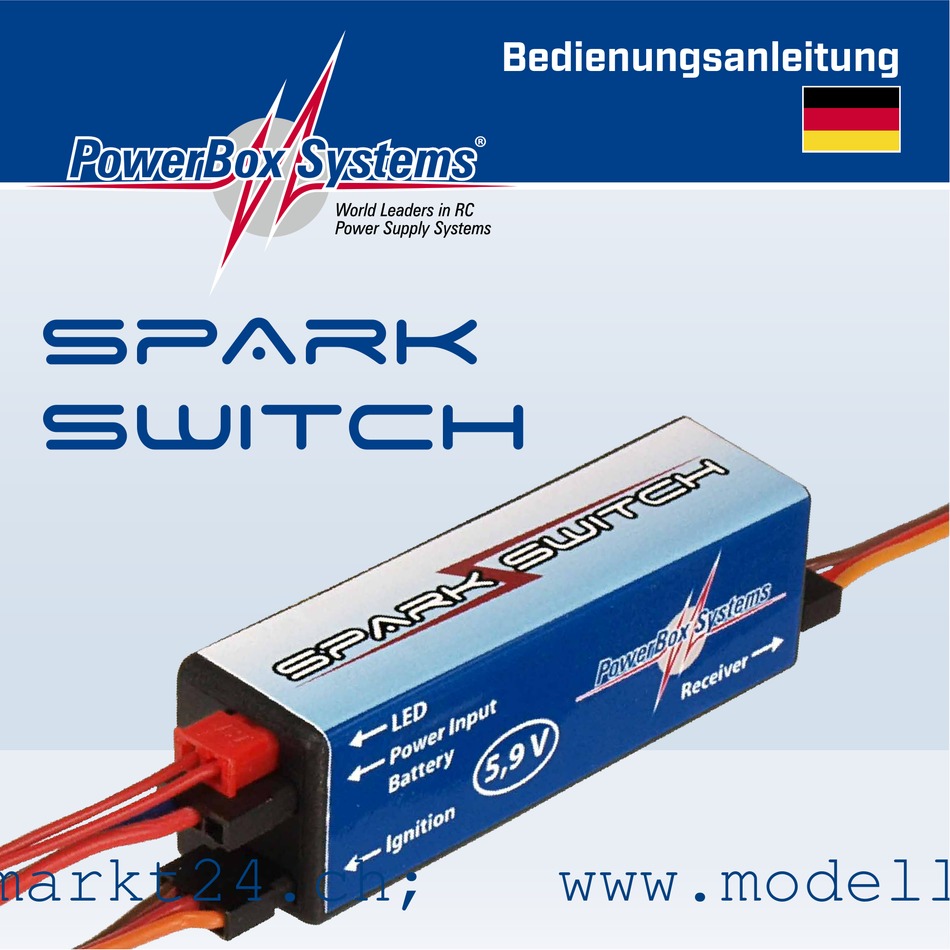

- Seite 1 Bedienungsanleitung SpArk switch markt24.ch; www.modellmarkt24.ch; www.modell...
- Seite 2 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den SparkSwitch von PowerBox-Systems ent- schieden haben. Der SparkSwitch ist ein leistungsfähiger und zuverlässiger Zündschalter. Der komplette Aufbau des SparkSwitch wurde bewusst einfach gehalten, ohne auf wichtige Funktionen zu verzichten. Der Zündschalter ist ohne Einstellarbeiten so- fort einsatzbereit, lediglich in der Fernsteuerung muss der Schalter eingestellt werden.
- Seite 3 - CE Prüfung: 2004/108/EG - WEEE-Reg.-Nr.: DE 639 766 11 2. BEDIENELEMENTE Folgende Darstellungen zeigen die wichtigsten Elemente: Ausgang zur externen LED Anschluss Akku zur Zündung Verbindung mit dem Patchkabel zum Empfänger 3. ERSTE SCHRITTE VOR INBETRIEBNAHME 3.1. ANSCHLIESSEN Verbinden Sie alle Leitungen, wie oben im Anschlussschema gezeigt. Stecken Sie den Akku zuletzt an.
-
Seite 4: Einstellen Des Senders
Falschpolung zerstört die Elektronik im SparkSwitch. Durch den eingebauten Regler wird die Spannung grundsätzlich auf 5,9V be- grenzt. Somit ist der SparkSwitch für alle Arten wie 4.8V, 6.0V oder 7.4V Zündun- gen geeignet. Der Zündakku kann dauerhaft am SparkSwitch angesteckt bleiben. Eine extrem geringe Stromaufnahme (nur 0.2μA!) im ausgeschalteten Zustand verhindert... - Seite 5 Schalterstellung B wird im Sender auf -100% pro- grammiert . Der Schaltvorgang ist wie folgt: Bewegen Sie den Schalter von A nach B, ist der SparkSwitch für den Schaltvorgang vorbereitet. Am Ausgang des Spark- Switch ändert sich nichts. Erst wenn der Schalter wieder zurück nach A bewegt wird, ändert sich der Schaltzustand.
- Seite 6 Bei fehlendem Signal schaltet der SparkSwitch auf jeden Fall ab und der letzte Einschaltzustand wird gespeichert. D.h. liegt wieder ein Signal an, ist der Spark- Switch je nach vorherigem Schaltzustand entweder „EIN“ oder „AUS“ . Failsafe am Sender wird idealer Weise so programmiert, dass der Motor mit der Drosselklappe abstellt.
-
Seite 7: Garantiebestimmungen
SparkSwitch und die Wartung der gesamten Fernsteuerungsanlage können von uns nicht überwacht werden. Ausgeschlossen ist die Haftung für Schäden und Folgeschäden, die durch das Gerät oder den Gebrauch desselben entstanden sind! Wir wünschen Ihnen viel Erfolg beim Einsatz Ihres neuen SparkSwitch! Donauwörth, Juli 2017 markt24.ch; markt24.ch;... - Seite 8 07/2017 PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001:2008 Ludwig-Auer-Straße 5 D-86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-22 45 9 markt24.ch; markt24.ch; www.modell www.modell www.powerbox-systems.com...
