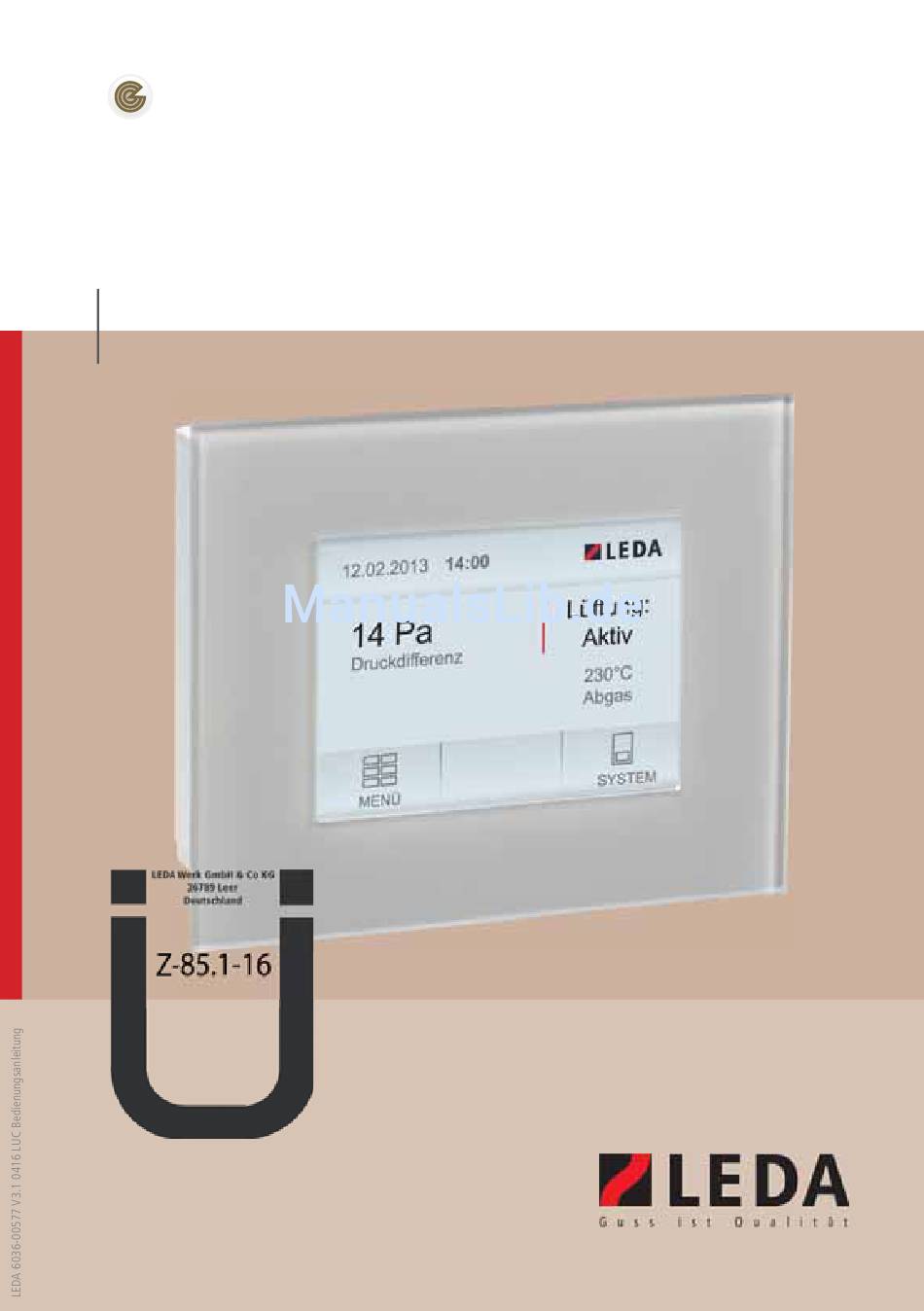

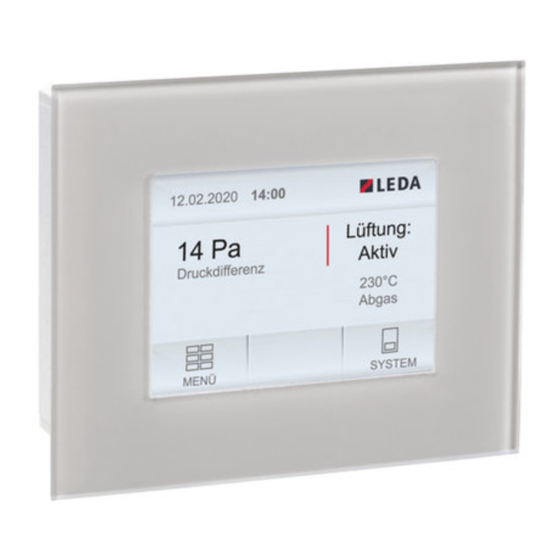

- Seite 1 LEDA Unterdruck-Controller Sicherheitseinrichtung für den gemeinsamen Betrieb von Feuerstätte und Lüftungsanlage Bedienungsanleitung...
-
Seite 2: Sicherheitseinrichtung
Sicherheitseinrichtung Elektronische Differenzdruck-Sicherheitseinrichtung LUC-Set Beschreibung Ident-Nr. Grundversion LUC-Set, Grundversion 1003-01720 LUC light-Set ohne Grafi kdisplay LUC light-Set, 1003-01724 ohne Grafi kdisplay nur zur Kombination mit LEDATRONIC LUC Hohlwand-Set LUC Hohlwand-Set 1003-01738... - Seite 3 Inbetriebnahmeprotokoll für den Anlagenbetreiber - verbleibt in dieser Anleitung LEDA Unterdruck-Controller LUC Ausführung LUC-Set (Grundversion) LUC Light-Set LUC Hohlwand-Set Einbaudatum Seriennummer ___ ___ ___ ___ ___ Feuerstätte Hersteller Seriennummer Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Inbetriebnahmeprotokolls klären!
- Seite 5 Inbetriebnahmeprotokoll für den Anlagenbetreiber - verbleibt in dieser Anleitung LEDA Unterdruck-Controller LUC Ausführung LUC-Set (Grundversion) LUC Light-Set LUC Hohlwand-Set Einbaudatum Seriennummer ___ ___ ___ ___ ___ Feuerstätte Hersteller Seriennummer Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Inbetriebnahmeprotokolls klären!
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE HINWEISE SICHERHEITSHINWEISE Gefahren durch unzureichende Verbrennungsluft Gefahren durch ungenügende Funktion des Schornsteins Gefahren durch elektrischen Strom SYSTEMBESCHREIBUNG Einsatz- und Verwendungszweck Anwendungsbereich Systemdarstellung Funktionsweise INBETRIEBNAHME, ERSTINBETRIEBNAHME BEDIENUNG DER DISPLAYEINHEIT Bedienung über direktes Berühren (Touchscreen) Funktionselemente Auswahlfelder, Menü- und Anzeige-Ebenen EINSTELLUNGEN IN DER MENÜ-EBENE Datum und Uhrzeit einstellen Bildschirmdarstellung auswählen... - Seite 9 Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem LEDA Unterdruck-Controller LUC haben Sie sich für ein hochwertiges Qualitätsprodukt entschieden, das Ihnen auf hohem technischen Niveau großen Nutzen in den Bereichen Ökologie, Ökonomie, Komfort und vor allem Sicherheit bietet. Der LEDA Unterdruck-Controller LUC ist als eigenständige Sicherheitseinrichtung zur Gewährleistung eines gefahrlosen gemeinsamen Betriebs von Lüftungsanlagen und...
-
Seite 10: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung und die Montageanleitung ist vom einbauenden Fachbetrieb zu beachten und sorgfältig auszuführen, da er für die Sicherheit und einwandfreie Funktion der Anlage verantwortlich ist. Beim Einbau müssen die bestehenden baurechtlichen Vorschriften beachtet und eingehalten werden. Die Montage und Elektroinstallation darf nur von einem entsprechenden Fachbetrieb erfolgen. - Seite 11 Bemessung und Ausführung der raumlufttechnischen und der feuerungstechnischen Anlage in Hinblick auf die notwendige Verbrennungsluftversorgung und Abgasabführung im Raumluftverbund. Ein Abgasaustritt in gefahrdrohender Menge muss unabhängig von Betrieb und Funktion des LEDA Unterdruck-Controllers vermieden werden - 30ppm CO dürfen nicht überschritten werden.
-
Seite 12: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise 2.1 Gefahren durch unzureichende Verbrennungsluft Der Feuerstätte muss immer ausreichend Verbrennungsluft zuströmen können! Beziehen Feuerstätten ihre Verbrennungsluft aus dem Wohnraum bzw. aus dem Gebäude, muss in jedem Fall ständig ausreichend Luft in diese Räume nachströmen können. Lüftungsanlagen oder weitere Feuerstätten dürfen die Luftversorgung dabei nicht stören oder beeinträchtigen. -
Seite 13: Gefahren Durch Ungenügende Funktion Des Schornsteins
Verbrennungsluftleitung zu Verstopfungen gekommen sein. Achten Sie beim Anheizen darauf, dass gleich von Anfang an ein gewohnt guter Abbrand und Rauchabzug einstellt. Der LEDA Unterdruck-Controller kann eine unzureichende Funktion des Schornsteins nicht verbessern bzw. den Unterdruck des Schornsteins verstärken. -
Seite 14: Gefahren Durch Elektrischen Strom
Sicherheitshinweise 2.3 Gefahren durch elektrischen Strom Innerhalb der Schalteinheit des LUC erfolgt der elektrische Anschluss des LUC selbst wie auch der Anschluss des Schaltausgangs. Der elektrische Anschluss darf nur vom entsprechenden Fachmann vorgenommen werden. Vor dem Öffnen und Arbeiten an der Schalteinheit ist der entsprechende Stromkreis zu unterbrechen. Achtung - elektrische Spannung! -
Seite 15: Systembeschreibung
Systembeschreibung Systembeschreibung 3.1 Einsatz- und Verwendungszweck Der LEDA Unterdruck-Controller LUC Der LUC ist eine elektronisch gesteuerte Sicherheitseinrichtung. Sie ermöglicht den gemeinsamen Betrieb von einer raumluftabhängigen Feuerstätte für feste Brennstoffe mit einer Lüftungsanlage, wie z.B. einer Wohnungslüftungsanlage, einer Dunstabzugshaube oder anderen luftabsaugenden Einrichtungen. -
Seite 16: Die Lösung
Systembeschreibung Auch zugelassene raumluftunabhängige Feuerstätten dürfen nur bis zu einem begrenzten, niedrigen Stördruck (in der Regel derzeit 8 Pa) gemeinsam mit Lüftungsanlagen betrieben werden. Wird diese Unterdruck-Grenze nicht eingehalten, können die selben Gefahren und Probleme auch bei raumluftunab- hängigen Feuerstätten nicht ausgeschlossen werden. Die Lösung Der auf die jeweilige Feuerstätte und Anschlusssituation eingestellte LUC überwacht ständig die herrschenden Druckverhältnisse. -
Seite 17: Anwendungsbereich
— geprüft raumluftunabhängige Feuerstätten in Entsprechung zu vorstehenden Normen, wenn die Vorgaben der Zulassung für die Aufstellung nicht erfüllt werden können. Der LEDA Unterdruck-Controller LUC kann eigenständig oder in Kombination mit weiteren elektronischen Regel- oder Steuerkomponenten von LEDA verwendet werden: —... -
Seite 18: Systemdarstellung
Systembeschreibung 3.3 Systemdarstellung Abgas LUC Schalteinheit Fortluft Datenbusleitung Lüftungs- LUC Bedien- anlage Raumdruck Messeinheit Abluft Schornsteinunterdruck Außenluft Abgastemperatur optional Verbrennungsluft Verbrennungsluft- regelung LEDATRONIC 3 Abb. 3.1 Systemdarstellung, Feuerstätte, Lüftungsanlage, optional LT3 zusammen mit LUC 3.4 Funktionsweise Temperaturüberwachung Der LUC überwacht fortlaufend die Temperatur im Abgas der Feuerstätte. Die aktive Überwachung der Feuerstätte beginnt erst, wenn über die steigende Abgastemperatur ein Betrieb der Feuerstätte festgestellt wird. -
Seite 19: Überwachung In Der Anheizphase
Systembeschreibung Überwachung in der Anheizphase In der Anheizphase der Feuerstätte beginnt der LUC mit der Überwachung des Differenzdrucks bei einer gemessenen Abgastemperatur von 35°C. Unterschreitet der gemessene Differenzdruck den unteren Grenzwert von 2 Pa, wird der Schaltausgang geöffnet und die Lüftungsgeräte abgeschaltet. Überwachung bei Betrieb der Feuerstätte Bei Überschreitung der Temperaturgrenze von 50°C beginnt die kontinuierliche Überwachung des Differenz- drucks (aktiver Zustand). -
Seite 20: Automatische Kalibrierung
Systembeschreibung Der Schaltausgang wird ebenfalls automatisch wieder freigegeben, wenn die Feuerstätte nicht mehr in Betrieb und die gemessene Abgastemperatur unter 50°C gefallen ist. Der Schaltausgang kann auch manuell durch Antippen der entsprechenden Schaltfl äche auf dem Grafi kdisplay wieder freigegeben werden. Der Schaltausgang kann manuell erst freigegeben, wenn der gemessene Differenzdruck mindestens 4 Pa erreicht hat. -
Seite 21: Inbetriebnahme, Erstinbetriebnahme
Inbetriebnahme, Erstinbetriebnahme Inbetriebnahme, Erstinbetriebnahme Der LEDA Unterdruck-Controller wird direkt über das Anlegen der Versorgungsspannung (230 V) in Betrieb genommen. Direkt nach der Inbetriebnahme durchläuft der LUC eine selbstständige Überprüfung und Initialisie- rungsphase, in der ein Selbsttest sowie die Nullpunkt-Kalibrierung des Drucksensors durchgeführt wird. - Seite 22 Inbetriebnahme, Erstinbetriebnahme Störung Ursache Abhilfe keine Versorgungsspannung Überprüfen des el. komplett schwarzes Display Anschlusses, Überprüfen der Sicherung, Überprüfen der Spannungs- versorgung durch den Fachmann keine oder fehlerhafte Überprüfen der Datenbus- Kabelverbindung zur leitung zwischen LUC Displayeinheit Schalteinheit und Anzeige- und Messeinheit...
-
Seite 23: Bedienung Der Displayeinheit
Bedienung der Displayeinheit Bedienung der Displayeinheit 5.1 Bedienung über direktes Berühren (Touchscreen) Der Bildschirm der Displayeinheit ist gleichzeitig Anzeige und Bedienungsoberfl äche. Durch leichtes Antippen mit den Fingern werden auf dem 14.12.2014 14:00 berührungsempfi ndlichen Bildschirm (Touchscreen) des LUC die entsprechenden Symbole oder Lüftung: 14 Pa Schaltfl... -
Seite 24: Funktionselemente
Bedienung der Displayeinheit 5.2 Funktionselemente Die Hauptanzeige ist in zwei Arten von Feldern bzw. verschiedene Funktionselemente aufgeteilt: Auswahlfeld: graphisch markierter Bereich oder Feld, welches angetippt werden kann, um weitere Funktionen oder Ansichten zu erreichen. Infofeld: Anzeige für verschiedene Betriebszustände wie z.B. Uhrzeit, Datum, Abgastemperatur usw. Infofeld 2 Auswahlfeld 1 Datum und Uhrzeit... -
Seite 25: Auswahlfelder, Menü- Und Anzeige-Ebenen
Aktiv Druckdifferenz 230 °C Abgas MENÜ SYSTEM Alternative Anzeige 1: „LEDA Welle“ Wechsel in die Alternative Anzeige 2 Alternative Anzeige 2: „Uhr“ Wechsel in die Alternative Anzeige 3 Alternative Anzeige 3: „Nordischer Weitblick“ (Voreingestelltes Panoramabild) Zurück zur Hauptanzeige. Abb. 5.3 Alternative Anzeigen... -
Seite 26: Auswahlfeld 2 - Menü-Ebenen
Bedienung der Displayeinheit Auswahlfeld 2 - Menü-Ebenen Wechsel in die Menü-Ebene, in der für die 14.12.2014 14:00 jeweiligen Einstellungen und Informationen weitere Untermenüs ausgewählt werden MENÜ Lüftung: 14 Pa können. Aktiv Druckdifferenz 230 °C Abgas MENÜ SYSTEM Ein- und Abschalten der verschiedenen akus- tischen Signal- und Warntöne Einstellen von Datum und der Uhrzeit Abb. -
Seite 27: Auswahlfeld 4 - System
Bedienung der Displayeinheit Auswahlfeld 4 - System Wechsel in die System-Ebene, in der die 14.12.2014 14:00 Anlagenverhältinsse graphisch dargestellt werden. SYSTEM 14 Pa Lüftung: System-Ebene: Die Abgastemperatur, Aktiv Druckdifferenz Schornstein-Aufstellraum-Druckdifferenz und 230 °C die Betriebssituation der Lüftungsanlage Abgas werden angezeigt. MENÜ... -
Seite 28: Einstellungen In Der Menü-Ebene
Einstellungen in der Menü-Ebene Einstellungen in der Menü-Ebene 6.1 Datum und Uhrzeit einstellen Wechsel in die Menü-Ebene MENÜ Ü Ü Ü Ü Wechsel in das Untermenü DATUM / UHR Datum / Uhr Bsp.: Einstellung für den Monat 2014 Monat Monat Jahr Stunde Minute... -
Seite 29: Bildschirmdarstellung Auswählen
Einstellungen in der Menü-Ebene 6.2 Bildschirmdarstellung auswählen Invers Einstellung Wechsel in die Menü-Ebene MENÜ Ü Ü Ü Ü Wechsel in das Untermenü BILDSCHIRM Einstellung für Invers Bildschirm Inve e rs ver r s vers Ruhe- Hellig- Invers modus keit Minuten Bei dieser Auswahl ist kein Speichern oder Bestätigen notwendig. -
Seite 30: Ruhemodus Einstellungen
Einstellungen in der Menü-Ebene Ruhemodus Einstellungen Einstellungen für den Ruhemodus Bildschirm Ruhe- modus Ruhe- Hellig- Invers modus d d u keit Stunde Im Bereitschaftszustand bleibt die Anzeige nicht unverändert, die Meldung Lüftung Aktiv Bildschirm aktiv wird angezeigt nicht dunkel aktiv Die Anzeige ist abgedunkelt. -
Seite 31: Helligkeit Einstellen
Einstellungen in der Menü-Ebene Helligkeit einstellen Einstellungen für die Helligkeit Über diese Funktion kann die Leuchtkraft des Hellig- llig llig- llig- lig- Bildschirm Displays verstellt werden. keit Ruhe- Hellig- Invers modus keit Stunde Minuten Menü Helligkeit = 150 speichern Abbruch Abb. -
Seite 32: Signalton Einstellen
Einstellungen in der Menü-Ebene 6.3 Signalton einstellen Wechsel in die Menü-Ebene MENÜ Ü Ü Wechsel in das Untermenü SIGNALTON Signalton für Sicherheitsabschaltung Signalton E in Alarm Alarm Fehler Signalton für Fehlermeldungen E in Fehler Abb. 6.5 Untermenü Signalton... - Seite 33 Einstellungen in der Menü-Ebene z.B. Einstellung für den Signalton Alarm Signalton Signalton einschalten Alarm Fehler Signalton ausschalten geänderter Wert wird übernommen Signalton Speichern chern chern chern ohne Änderung zurück in das Untermenü Speichern SIGNALTON. Abbruch ruch ruch ruch Abbruch Signalton Zurück zur Hauptanzeige Alarm Fehler...
-
Seite 34: Lüftung Manuell Unterbrechen
Einstellungen in der Menü-Ebene 6.4 Lüftung manuell unterbrechen Wechsel in die Menü-Ebene 14.12.2014 14:00 MENÜ Ü Ü Ü Ü 2 Pa Lüftung: Aktiv Druckdifferenz In der Menü Ebene wird eine Lüftung aus Funktion bereitgestellt. 23 °C Abgas Durch Auswählen dieser Funktion wird die Lüftungsanlage für einen eingestellten Zeitraum ausgeschaltet. -
Seite 35: Ledatronic Betrieb (Optional)
Einstellungen in der Menü-Ebene 6.5 LEDATRONIC Betrieb (optional) Ist der LUC mit der LEDATRONIC verbunden, kann zwischen der Anzeige für LUC oder LEDATRONIC gewählt werden. Im LUC Display wird in der unteren Zeile ein Auswahlfeld erzeugt, mit dem in die Anzeige der LEDATRONIC geschaltet werden kann. -
Seite 36: Übersicht Über Die Menü-Ebene
Einstellungen in der Menü-Ebene 6.6 Übersicht über die Menü-Ebene Hauptanzeige Menü-Ebene Untermenü Einstellmenü Lüftung Aktiv 14 Pa Lüftung Aktiv 14 Pa Signalton Signalton Speichern Alarm Fehler Abbruch Lüftung Aktiv 14 Pa Datum / Uhr Monat 2014 2014 Speichern Monat Jahr Abbruch Stunde Minute... -
Seite 37: Heizbetrieb Mit Dem Luc
Heizbetrieb mit dem LUC Heizbetrieb mit dem LUC 7.1 Bereitschaftszustand Wird die Feuerstätte nicht betrieben, ist die Regelung des LUC inaktiv. Die Lüftungsanlage ist eingeschaltet, selbst wenn die Druckdifferenz unterhalb des eingestellten Grenzwertes ist. Infofeld 1: 2 Pa Aktuelle Druckdifferenz zwischen Aufstellraum 14.12.2014 14:00 Druckdifferenz und Schornstein... -
Seite 38: Heizbetrieb
Heizbetrieb mit dem LUC 7.3 Heizbetrieb Bei Überschreitung der Temperaturgrenze von 50°C beginnt die kontinuierliche Überwachung des Differenz- drucks (aktiver Zustand). Nach Erreichen eines Differenzdrucks von über 4 Pa, wird der Schaltausgang des LUC wieder geschlossen und die Lüftungsgeräte eingeschaltet. Infofeld 1: 14 Pa Aktuelle Druckdifferenz zwischen Aufstellraum... - Seite 39 Heizbetrieb mit dem LUC Infofeld 1: 12.02.2013 14:00 Aktuelle Druckdifferenz zwischen Aufstellraum 2 Pa und Schornstein (unterhalb der voreingestellten Druckdifferenz Lüftung: 2 Pa Druckdifferenz z.B. 4Pa). AKTIV Druckdifferenz Infofeld 3: Lüftung: 230 °C Alarm 40s Lüftung (noch) aktiv Abgas Aktiv Infofeld 4: MENÜ...
- Seite 40 Heizbetrieb mit dem LUC Wiedereinschalten Bei automatischer Wiedereinschalten des Schaltausgangs wird nach 20 min der Schaltausgang automatisch wieder freigegeben, wenn ein gemessener Differenzdruck von mindestens 4 Pa erreicht wurde. Der Schaltausgang wird ebenfalls automatisch wieder freigegeben, wenn die Feuerstätte nicht mehr in Betrieb und die gemessene Abgastemperatur unter 50°C gefallen ist.
-
Seite 41: Wartung Und Funktionstest
Heizbetrieb mit dem LUC 7.5 Wartung und Funktionstest Der LUC einschließlich der zugehörigen Druck- und Temperaturmesseinrichtung ist unter Beachtung der allgemeinen Vorgaben für die Elektroinstallation (DIN 31051 :2003-065, DIN EN 13306:2001-096) zu warten. Die Wartung und ein Funktionstest sind regelmäßig durch den Fachbetrieb oder einem Schornsteinfeger nach den Vorgaben der Montageanleitung durchzuführen: ... -
Seite 42: Checkliste Bei Störungen
Heizbetrieb mit dem LUC 7.6 Checkliste bei Störungen Tritt an einer Komponente des LUC Probleme oder Fehler auf, wird der Betrieb der angeschlossenen Geräte sicherheitshalber unterbrochen und im Display eine entsprechende Fehlermeldung angezeigt. In diesem Fall ist der zuständige Fachbetrieb bzw. der Anlagenersteller zu verständigen. Arbeiten und Einstellungen dürfen nur vom Fachmann durchgeführt werden. - Seite 43 Heizbetrieb mit dem LUC Störung Ursache Abhilfe Gemessener Temperatur- Temperatursensor Fehlermeldung Fehler Temperatur Wert liefert kein plausibles austauschen Fehler Temperaturmessung Fachbetrieb Ergebnis Mögliche Ursache: benachrichtigen 12.02.2013 14:00 Temperatursensor oder Kabel defekt 14 Pa Lüftung: Elektronik defekt STOP Druckdifferenz ---- °C...
-
Seite 44: Gewährleistung Und Garantie
Gewährleistung und Garantie Gewährleistung und Garantie Diese Information gilt ergänzend zu unseren „Allgemeinen Geschäftsbedingungen“ vom 2007-01-01. Unsere Produkte nebst Zubehörprogramm sind Qualitätserzeugnisse, die von neutralen Prüfstellen zertifi ziert werden. Sie sind unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und werden. Sie werden unter Verwendung qualitativ hochwertigen Materials sorgfältig gebaut. Da es sich um technische Geräte handelt, sind für deren Verkauf, Aufstellung, Anschluss und Inbetriebnahme besondere Fachkenntnisse erforderlich. -
Seite 45: Leistungserklärung Und Eu-Konformitätserklärung
Sicherheitseinrichtung zur Gewährleistung Intended use eines gefahrlosen gemeinsamen Betriebs von Lüftungs- anlagen und raumluftabhängigen Feuerstätten Hersteller, Marke LEDA Werk GmbH & Co.KG manufacturer, trade mark Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de Gegebenenfalls Bevollmächtigter... - Seite 46 Leistungserklärung und EU-Konformitätserklärung Wesentliche Merkmale Harmonisierte technische Spezifi kationen EMV-Richtlinie 2014/30/EU Wesentliche Merkmale elektromagnetische Verträglichkeit (EMV) Weitere Merkmale Bewertung des Funktionsprinzips Prüfung der allgemeinen Bauanforderungen Prüfung der elektrischen Sicherheit entsprechend den Anforderungen der DIN EN 60730-1: 2012-10 Prüfung der Funktionsanforderungen Prüfung des Schutzes gegen interne Fehler: Prüfung der komplexen Elektronik und der Software sowie des Verhaltens beim Auftreten von Fehlern in der komplexen Elektronik und der Software entsprechend den Anforderungen der...
-
Seite 47: Eu-Konformitätserklärung
(Bezeichnung des elektrischen Betriebsmittels zwecks Rückverfolgbarkeit; sie kann eine hinreichend deutliche Farbabbildung enthalten, wenn dies zur Identifi kation des elektrischen Betriebsmittels notwendig ist.): LEDA Unterdruck-Controller, LUC als Set, mit den erforderlichen Bauteilen, wie innerhalb der Montagean- leitung beschrieben, siehe dort im Abschnitt „2.1 Lieferumfang“. - Seite 48 Einrichtungen für Feuerstätten nach DIN EN 13229, DIN EN 13240, DIN EN 12815, DIN EN 15250 und Grundöfen nach ZV SHK TROL 2006:2010 (siehe „3.2 Anwendungsbereich“ auf Seite 9). Unterzeichnet für und im Namen von: LEDA WERK GMBH & CO. KG BOEKHOFF & CO, Leer Leer, 2016-04-06, Tobe Hinrichs, Leitung Heiztechnik-Servicezentrum...
-
Seite 49: Kennzeichnung Und Geräteschild
Kennzeichnung und Geräteschild 10. Kennzeichnung und Geräteschild Der LUC trägt die CE-Kennzeichnung, sie befi ndet sich auf dem Geräteschild. Die entsprechenden Richtlinien sind eingehalten: EMV-Richtlinie, elektromagnetische Verträglichkeit, 2014/30/EU NSR-Richtlinie, Niederspannungsrichtlinie 2014/35/EU Der LUC trägt zusätzlich die Ü-Kennzeichnung, sie befi ndet sich auf dem Geräteschild. -
Seite 50: Ersatz- Und Verschleissteile
Ersatz- und Verschleissteile 11. Ersatz- und Verschleissteile Es dürfen nur Original-Ersatzteile des Herstellers verwendet werden! Ersatzteile bekommen Sie über Ihren Fachhändler oder Anlagenersteller. Bezeichnung Ident-Nummern LUC Bedien- und Messeinheit 1005-03907 LUC Schalteinheit 1005-03908 Widerstandsthermometer (Temperatur-Sensor) 1005-02508 Silikonschlauch, 5m 1004-00447 Datenbusleitung 15m 1004-00546... -
Seite 51: Technische Daten
Technische Daten 12. Technische Daten LEDA Unterdruck-Controller, LUC (Version LUC 2, mit Grafi kdisplay) Bedien- und Messeinheit Betriebsspannung 15 V DC Leistungsaufnahme 1,5 W Schutzart IP 20 / Schutzklasse III zulässige Betriebs- und Umgebungstemperatur 0°C bis 60°C Messbereich Differenzdruck -100 Pa bis +100 Pa Aufl... - Seite 52 Technische Daten LEDA Unterdruck-Controller, LUC (Version LUC 2, mit Grafi kdisplay) (weiter...) Schalteinheit 3-polige Schraubklemme für Netzanschluss elektrischer Anschluss 2-polige Schraubklemme für Luftabsaugende Anlage 1 x RJ12 Buchse für Datenbusleitung nach DIN 43880, Rastmontage auf DIN-Schiene TH35 Gehäuse Maße: 105x86x59 (LxBxH) Temperatursensor Widerstandsthermometer PT100 gemäß...
- Seite 56 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
