Seite 1: Frsky Ecos Ex-14 Kleine Anleitung V010 14.05.2026 Helle
FrSky ECOS EX-14 Kleine Anleitung V010 14.05.2026 Helle ECOS-ist baugleich mit Kavan V5 und V10 (Screens ohne gebundenen Empfänger) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 1 / 45... - Seite 2 Aktuelle FrSky ECOS Sender Stand 05/2026 FrSky ECOS EX-14 X14 Gehäuse Volle Ausstattung Alle Kavansender und Empfänger werden von FrSky nach Vorgabe als OEM gebaut Kavan V5 Geringe Ausstattung Schlechte Bedienbarkeit Kavan V10 (Entwurf) X18 Gehäuse Größeres LCD Display ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Frsky ECOS EX-14 und Kavan V5 und V10 FrSky ECOS EX-14 Kleine Anleitung V010 14.05.2026 Helle............1 ECOS Funktionen Übersicht.......................5 Bedienung und Funktionen am Sender..................6 Schalterstellungen als Funktion oder als Geberwert in%..........7 DSC-Buchse als Master (empfängt PPM) oder Slave (gibt PPM aus)......7 SPORT-Buchse........................7... - Seite 4 EX-14 3 Seiten Ansichten......................44 ECOS EX-14 Updaten mit der ETHOS Suite................45 Updateprogramm von der FrSky Homepage download und Speichern......45 ECOS EX-14 mit PC Verbinden, Com-Port COMx meldet sich........45 EX-14 Flashen......................... 45 ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 4 / 45...
-
Seite 5: Ecos Funktionen Übersicht
Diese kleine Anleitung gibt einen ersten Überblick über das ECOS System am Sender EX-14 Sie kann nicht vollständig und fehlerfrei sein, da sich ECOS weiterentwickelt. Anwendung und Beispiele auf eigene Gefahr. Vorsicht bei Modellen mit Motoren, Verletzungsgefahr, Einmal „Rundumdenken“ bevor man loslegt! ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 5 / 45... -
Seite 6: Bedienung Und Funktionen Am Sender

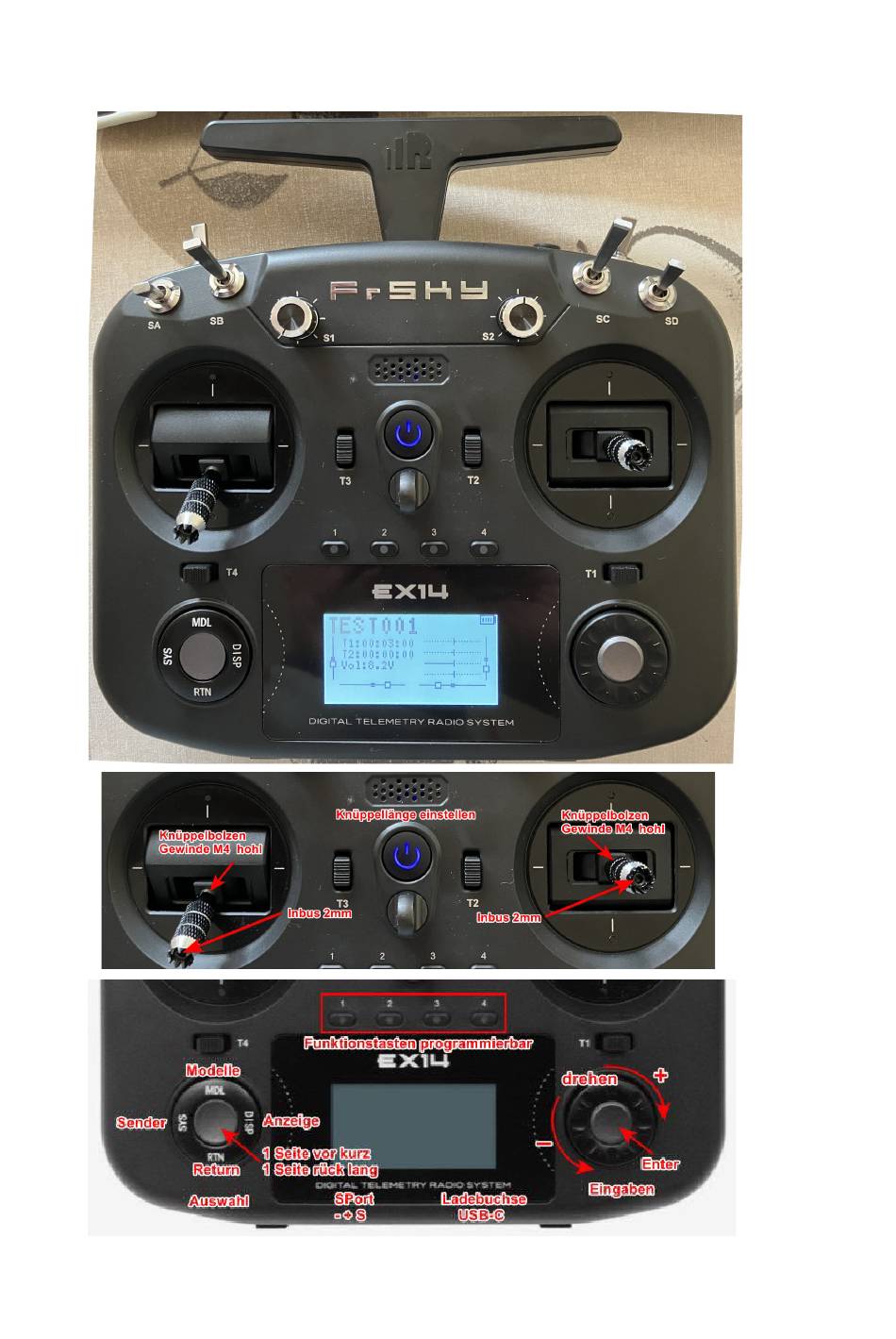

Bedienung und Funktionen am Sender ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 6 / 45... -
Seite 7: Schalterstellungen Als Funktion Oder Als Geberwert In
S = Servo-Impuls = Gelb oder Weiß = Nase am Futaba Servostecker Externer Modulschacht für FrSky Minimodule Knüppellänge einstellen: Erst oben mit 2mm Inbus lösen, dann Griff nach links drehen Knüppel selbst hat M4-Gewinde ist hohl (für Knüppelschalter) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 7 / 45... -
Seite 8: Servostecker Im Vergleich Futaba Und Graupner
Servostecker im Vergleich Futaba und Graupner Knüppelbelegungen Mode 1-Mode 4 Entscheidend ist wo liegt Gas, links oder rechts, oft wird mit Mode 4 oder Mode 2 geflogen ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 8 / 45... -
Seite 9: Ecos Menüsystem
ECOS Menüsystem ECOS EX-14 Startscreen Meldung Gasknüppel nicht in Leerlauf (?nicht abschaltbar?) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 9 / 45... -
Seite 10: Hauptansichten 3 Seiten Modellanzeige, Kanalmonitor, Telemetriewerte
2 Timer Sender Akkuspannung 4 Kanalanzeigen QR HR, Gas, SR 4 Trimmstellungen Kanal Monitor Ch1 - Ch8 Ch9 - Ch16 Ch17 - Ch24 Alle Telemetriewerte (wenn Empfänger gebunden) Wird erweitert ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 10 / 45... -
Seite 11: Ecos System Grundeinstellungen
Mode 2 Gas HR links QR, SR rechts 2/4 Hardware Test und Geber-Kalibrierung Analoggeber kalibrieren Knüppel und Potis erst auf Mitte dann auf Min und Max langsam und sorgfältig, nicht wild rumrühren ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 11 / 45... -
Seite 12: 3/4 Sytem-Infos Zu Hardware, Firmware, Hf-Modul
3/4 Sytem-Infos zu Hardware, Firmware, HF-Modul 4/4 Sensoren und Kreisel einstellen Wird erweitert ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 12 / 45... -
Seite 13: Ecos Modelleinstellungen 10 Seiten Untermenüs
SR getrennt) Delta (HR + QR gemischt) V-Leitwerk (HR + SR gemischt)) Modell fertig erzeugt 2 QR Ch1, Ch5 2 HR Ch2, Ch6 (selten benötigt) 1 SR Ch4 1 Gas Ch3 ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 13 / 45... -
Seite 14: Für Kreiselsystem 2 Mischer Extra Anlegen Srx Ch13, Ch14 Oder (Sxr Ch9, Ch10)
Ch10 für den Quickmodeschalter, Kreisel AUS, EIN, Automatik (Kalibrierung, Selftest auslösen um Servowege und Fluglage neu einlernen per Lua) (?Ch12 3x kurz umschalten für Selftest um Servowege und Fluglage neu einzulernen?) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 14 / 45... -
Seite 15: 1/10 Modellauswahl Und Modell
Clone = Modell Kopieren Move up/down Modell verschieben Löschen 2/10 Modelleinstellungen Funktionsschalter einstellen Timer1, Timer 2 einstellen Beispiel: Timer1 startet wenn Log Schalter 1 aktiv (siehe Beispiel Timer mit Gas Ein/Aus) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 15 / 45... -
Seite 16: 2/10 Empfänger Registrieren/Binden
ACCESS Ch1 – Ch24 = PPM 21ms Das passt für Analog + Digitalservos Beachte ACCESS Ch1-Ch24 einstellen Nach Registrieren und Binden kann man mit Optionen noch weitere Einstellungen machen Externes HF-Modul Funktionen OFF, CRSF = ELRS ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 16 / 45... -
Seite 17: 3/10 Flugphasen
Hier: Flugphasen FM0 bis FM3 haben eigene Trimwerte 4/10 Mischereinstellungen Berechnungen Wirkungen, Kurven, Phasen, Trimm, Kanäle anlagen Inputs = Geber-Quelle frei einstellbar Addierend, Ersetzend, Multiplizierend Kurven, Gewichtungen Flugphasen Freigabe-Schalter, Trimmquellen Ausgänge auf 1 bis 4 Kanäle einstellbar ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 17 / 45... -
Seite 18: 5/10 Ausgänge/Kanäle Einstellen
6/10 Kurven 2 bis 17Pkt, Standard, Expos, Abgerundet, Frei einstellbar 7/10 Logische Schalter mit 17 verschiedenen Funktionen (siehe Liste) 8/10 Spezialfunktionen (akt. nur 3 Funktionen, Reset, Set Failsafe, Play Vario) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 18 / 45... -
Seite 19: 9/10 Trainer Einstellungen Slave (Schüler) Oder Master (Lehrer)
9/10 Trainer Einstellungen Slave (Schüler) oder Master (Lehrer) 10/10Telemetriewerte anzeigen (wenn Empfänger gebunden) (Empfänger noch nicht gebunden) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 19 / 45... -
Seite 20: Ecos Ex-14 Sender Öffnen
ECOS EX-14 Sender ö ffnen Rückseite mit 6 Schrauben, 4 seitlich mit 2,5mm Inbus, 2 oben mit 1,5mm Inbus ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 20 / 45... -
Seite 21: Ecos Ex-14 Sender Hauptplatine Und Innenansichten
ECOS EX-14 Sender Hauptplatine und Innenansichten ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 21 / 45... -
Seite 22: Ex-14 Rückseite Mit Platine Und Flachbandkabel
Flachbandkabel abziehen Größe Löcher an der Rückseite durch Platine: Für die Befestigung des Aufstellbügels Knüppellänge einstellen, erst oben den 2mm Inbus lösen, dann Griffe rausdrehen (sitzen recht fest) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 22 / 45... -
Seite 23: Knüppelmode Umbauen Links/Rechts
Knüppelmode umbauen links/rechts: Schraube rausdrehen und auf anderer Seite einbauen Quelle: Jürgen Hammann ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 23 / 45... -
Seite 24: Ecos Sender Rc-Grundprinzip Vom Geber Zum Ruder
ECOS Sender RC-Grundprinzip vom Geber zum Ruder ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 24 / 45... -
Seite 25: Beispiel: Timer 1 Einstellen Rückwärts Laufen Lasen Und Reseten
Ein log Schalter L01 überwacht die Gasknüppelstellung auf > -98%, Wenn Gasknüppel > -98% dann läuft der Timer1 rückwärts, wenn nicht dann stopt der Timer1 Wird Schalter SA umgeschaltet (SA-) wird der Timer wieder resetet (hier auf 6min) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 25 / 45... -
Seite 26: Beispiel: Motorsicherheitsschalter Überwachung Der Gasknüppel
Freigabe: Man gibt den Gaskanal erst per Schalter SAdn frei UND dann muss der Gasknüppel auch noch einmal ganz unten (-100%) stehen, sonst wird der Gasknüppel nicht freigegeben, d.h. das hält den Motor dauerhaft auf AUS ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 26 / 45... -
Seite 27: Beispiel: Verschiedene Kurven Die Man Immer Wieder Braucht
K50 = entspricht Weight 50% KV3, KV4 für Klappen in 2 Stufen KV7, KV8 für Butterfly und Gas variabel Der Rest ergibt sich aus den Modellanforderungen, Flapskurven, Butterflykurven, Offset Übersicht ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 27 / 45... -
Seite 28: Beispiel: Kreiseleinstellungen Im Quickmode
Beispiel: Kreiseleinstellungen im Quickmode Alle Kreisel bei FrSky haben fest vorgegebene Kanalbelegungen, daran muss an sich halten! Selbst wenn man keinen Kreiselempfänger hat, oder der Kreisel abgeschaltet ist, sollte man sich daran halten, denn dann hat man immer die gleichen Einstellungen und Kanäle. - Seite 29 Hinweis: Bei älteren ACCST Kreisel-Empfängern Typ SxR 2 Mischer auf Ch9, Ch10 Ch 9 für den Kreiselgain Geber, Poti Ch10 für den Quickmode-Schalter, Kreisel AUS, EIN, Automatik ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 29 / 45...
-
Seite 30: Srx Kreisel Kanalreihenfolge, Quickmodeschalter
SRx Kreisel Kanalreihenfolge, Quickmodeschalter ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 30 / 45... -
Seite 31: Srx Kreisel Einbaulagen Und 6 Achsenkalibrierung, Kanäle
SRx Kreisel Einbaulagen und 6 Achsenkalibrierung, Kanäle ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 31 / 45... -
Seite 32: Frsky Kanalbelegungen (Bei Allen Frsky Srx Kreisel-Empfänger Gleich)
Rechts QR1 Ch1 QR2 Ch5 Klp1 Ch6 Klp2 Ch7 Normal 2 Landeklappen, getrennte Kanäle Bei Seglern für 4 QR und als Butterfly HR Ch2 (nur 1 HR Servo) SR Ch4 ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 32 / 45... -
Seite 33: Was Sind Mischer
Name mit 4 Zeichen Richtung Drehrichtung Normal oder Invers kleinster Weg größer Weg Subtrim Mittelstellung verschieben, wirkt als Offfset PWM Center ServoMitte 1500us (nur für spezielle Servos ändern, Futaba MPX) ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 33 / 45... -
Seite 34: Was Sind Logische Schalter
Deltafunktion-Zeit nur positive Wertveränderung in der Zeit x erkennen |d|>=x Deltafunktion-Zeit positive und negative Wertveränderung in der Zeit x erkennen Timer Taktgenerator On-Zeit, Off-Zeit, zusammen Gesamtzeit pro Impuls Sticky Set, Reset eines FlipFlop, Merker, Speicher ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 34 / 45... -
Seite 35: Ecos Logische Schalter Übersicht
ECOS Logische Schalter Übersicht ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 35 / 45... -
Seite 36: Was Sind Flugphasen, Flightmodes
+0+0+0+0 Grundtrimmwerte aus FM0 + addiert eigene Trimmwerte FM3 Ther +0+0+0+0 Grundtrimmwerte aus FM0 + addiert eigene Trimmwerte FM4 Race +0+0+0+0 Grundtrimmwerte aus FM0 + addiert eigene Trimmwerte :5:5:5:5 :6:6:6:6 :0:0:0:0 :0:0:0:0 Niedrigste Priorität ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 36 / 45... -
Seite 37: Einstellungen Der Servo-Ppm Framezeiten Accst-D16 Und Access
22,5ms möglich Servowege % und us Mitte = 0% = 1500us Rechts = 100% = 2012us Links = -100% = 988us Max Wege +/-150% 1500us +/- 1,5 * 512us ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 37 / 45... -
Seite 38: Einstellen Der Querruder Differenzierung Und Der Landeklappen
Das kann man mit Kurven machen, oder per Subtrim und am Ruderhorn versetzt als Offset Landeklappen, Eingefahren in Strak, Ausgefahren in 1 oder 2 Stufen nach unten Das kann man mit Kurven machen oder per Subtrim und am Ruderhorn versetzt als Offset ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 38 / 45... -
Seite 39: Accst-D16 Empfänger Nur Binden (Kurzform)
Empfänger ausschalten, FS-Taste loslassen, Empfänger wieder einschalten Am Sender: Empfänger wird erkannt, meldet sich mit Namen an, Registrieren beenden Am Sender: Binden aufrufen (keine FS-Taste drücken), etwas warten, Binden fertig, Fertig ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 39 / 45... -
Seite 40: Grundeinstellungen Der Ruder Am Modell In 3 Schritten
Das sind die Grenzen die mechanisch nie überschritten werden dürfen, damit das Ruder, Scharnier, Servo nicht beschädigt werden und das Modell lt Anleitung benötigt. Das macht man im Kanal mit den MIN und Max-Werten eventl. mit Subtrim (Mitte) Feinabgleich ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 40 / 45... -
Seite 41: Gaskanal Einlernen, Motorbremse Aktivieren
Bremsfunktion testen: Wenn man Gas schnell rausnimmt, muss der Propeller auch schnell stehen bleiben, dann ist die Bremse aktiv. Wenn er aber lange nachläuft, ist die Bremse nicht aktiv Damit ist das Modell grob eingestellt, aber noch nicht eingetrimmt und eingeflogen. ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 41 / 45... -
Seite 42: Beispielprogramme Mit Varianten
Gas, 2QR, 1HR, 1SR, 2Klappen, Vario Boote Gas vor, Gas zurück, Ruder, Sonderfunktionen Fahrzeuge Kettenantriebe, Kreuzmischer, Sonderfunktionen Telemetrie Akku Spannungsüberwachung, Vario Kreiselbetrieb Kanäle, 6 Lagen Kalibrierung, Einbaulagen, Quickmode Hintergrundwissen ACCST-D16 , ACCESS, Empfänger-ID, Bezeichnungen, Pläne ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 42 / 45... -
Seite 43: Sr6 Lite 6-Kanal Empfänger Mit Kreisel (S=Stabi) Und Vario
SR6 Lite 6-Kanal Empfänger mit Kreisel (S=Stabi) und Vario Ein kleiner, preiswerter, universeller 2,4GHz Empfänger mit allen FrSky-Schnittstellen Typ: Archer Plus der kann ACCST D16 und ACCESS, erkennt das beim Binden automatisch Alle FrSky Kreiselfunktion und eingebautem Vario mit Tönen für Steigen, Sinken und Flughöhe. Schnittstellen Masse... -
Seite 44: Ex-14 3 Seiten Ansichten
EX-14 3 Seiten Ansichten ECOS EX-14 Sender Menüsystem Innenansichten V010.odt 15.05.26 44 / 45... -
Seite 45: Ecos Ex-14 Updaten Mit Der Ethos Suite
ETHOS Suite zum updaten nutzen, Die ETHOS-Suite gibt es hier und muss installiert werden Releases · FrSkyRC/ETHOS-Feedback-Community · GitHub Updateprogramm von der FrSky Homepage download und Speichern ECOS EX14 - FrSky - Lets you set the limits Die EX-14 Firmware ins Downlaod Verzeichnis kopieren ECOS EX-14 mit PC Verbinden, Com-Port COMx meldet sich Siehe Win-Gerätemanager um den erkannten Com-Port zu sehen...
