Montage- und Bedienungsanleitung

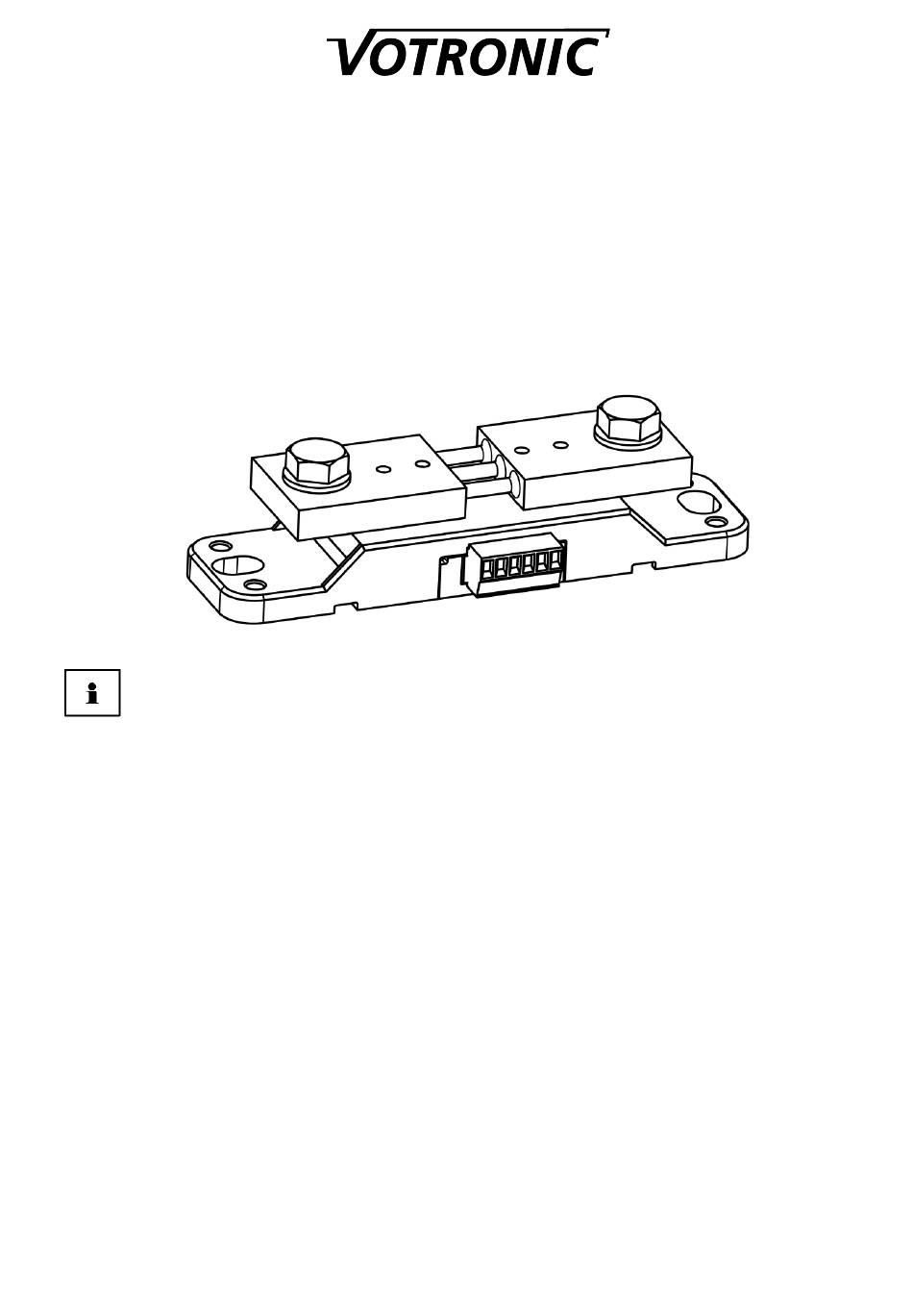

Smart-Shunt CI 100 A
Smart-Shunt CI 200 A
Smart-Shunt CI 400 A
Der VOTRONIC Smart-Shunt CI wurde zur exakten Erfassung des Ladezustandes von Versorgungsbatterien in
Reisemobilen, Caravans, Booten, Sonder- und Einsatzfahrzeugen sowie bei Offgrid-Inselanlagen, z.B. in Garten-
oder Ferienhäusern konzipiert.
Bitte lesen Sie diese Montage- und Bedienungsanleitung und die Sicherheitshinweise vollständig,
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Der Smart-Shunt CI ist das zentrale Batterie-Messgerät („Batterie-Sensor"). Er wird zwischen der
Versorgungsbatterie und allen Verbrauchern sowie Ladequellen angeschlossen und erfasst sämtliche Lade- und
Entladeströme der Batterie. Daraus ermittelt er den exakten Ladezustand (Füllstand) der Batterie und stellt
diesen vergleichbar mit einer „Tankuhr für die Batterie" über die integrierte Schnittstelle, einer angeschlossenen
Anzeige zur Verfügung.
Im Gegensatz zu einfachen Amperestundenzählern wird anhand von einprogrammierten Batterie-
Kennlinienfeldern die Restkapazität in Amperestunden (Ah) oder Rest-Ladung in % ermittelt und als Ladezustand
zur Verfügung gestellt. Der Smart-Shunt CI stellt weiterhin die Werte der Batteriespannung (V) einer zweiten
Batterie (Starter-Batterie) bereit.
Der Smart-Shunt CI ist außerordentlich robust, sehr genau und weist eine extreme Überlastfähigkeit auf (siehe
„Technische Daten"). Er stellt einen per Bus steuerbaren Schaltausgang bereit, um z.B. Verbraucher oder weitere
Energieversorgungen, je nach Ladezustand der Batterie ein- bzw. auszuschalten, wie z.B. mit der VOTRONIC
Switch Unit 40.
Der Smart-Shunt CI muss mit einem geeigneten CI-Bus-/LIN-Bus-Master, z.B. geeignete VOTRONIC-Anzeigen
(siehe Zubehör), auf die vorgesehene Batterie parametriert werden.
- 1 -
Nr. 5804
Nr. 5805
Nr. 5806
Verwandte Anleitungen für Votronic Smart-Shunt CI 100 A
Inhaltszusammenfassung für Votronic Smart-Shunt CI 100 A
- Seite 1 Der Smart-Shunt CI ist außerordentlich robust, sehr genau und weist eine extreme Überlastfähigkeit auf (siehe „Technische Daten“). Er stellt einen per Bus steuerbaren Schaltausgang bereit, um z.B. Verbraucher oder weitere Energieversorgungen, je nach Ladezustand der Batterie ein- bzw. auszuschalten, wie z.B. mit der VOTRONIC Switch Unit 40.
-
Seite 2: Montage Und Anschluss
Montage und Anschluss Die Schraubklemme ist so ausgelegt, dass keine Aderendhülsen verwendet werden müssen (Fahrstuhlprinzip), diese ist steckbar ausgeführt. Leitungen nur im abgezogenen Zustand anschrauben. Die Kabelquerschnitte sind der Zeichnung zu entnehmen. Sicherungen dienen dem Kabelschutz und müssen daher möglichst nahe an der Batterie sitzen. - Seite 3 Wir empfehlen, auf Grund des hohen Stromverbrauchs handelsüblicher Relais, jedoch den Einsatz der Schaltbausteine „VOTRONIC Switch Unit“ (siehe Zubehör), diese ermöglichen eine hohe Schaltleistung bei sehr geringem Eigenverbrauch (nur wenige mA) und sind daher besonders für den Dauerbetrieb geeignet ohne die Batterie zusätzlich zu belasten.
-
Seite 4: Allgemeine Hinweise
Erst-Inbetriebnahme Wenn alle elektrischen Anschlüsse am VOTRONIC Smart-Shunt CI anliegen, ist das System betriebsbereit. Es müssen danach noch folgende Grundeinstellungen vorgenommen werden. Grundeinstellung/Einstellung des Batterietyps und der Systemspannung Nennspannung, Nennkapazität und Typ der Batterie müssen vom CI-Bus-/LIN-Bus-Master einmalig nach der Installation oder nach Änderung am Batteriesystem eingestellt werden. - Seite 5 Spezifikationen, unsachgemäßer Bedienung oder Fremdeingriff erlischt die Gewährleistung bzw. Hersteller-Garantie. Für daraus entstandene Schäden wird keine Haftung übernommen. Der Haftungsausschluss erstreckt sich auch auf jegliche Service-Leistungen, die durch Dritte erfolgen und nicht von uns schriftlich beauftragt wurden. Service-Leistungen ausschließlich durch VOTRONIC Elektronik-Systeme GmbH, Lauterbach. - 5 -...
-
Seite 6: Technische Daten
24 Nm (in Abstimmung mit den verwendeten Kabelschuhen, Federringen und Unterlegscheiben) Anzugsdrehmoment Schraubklemme 0,2 Nm Lieferumfang: Kompatibles Zubehör: 1 Smart-Shunt CI 100 A, 200 A oder 400 A Anzeige Energy Monitor Art.-Nr. 5800 1 Schraubklemme Anzeige VZE Sirius Art.-Nr. 5830... - Seite 7 Notizen: - 7 -...
- Seite 8 Nähere Informationen hierzu finden Sie auf unserer Webseite unter www.votronic.de/recycling Open-Source Lizenzen Für die Bedienung und Steuerung des Gerätes nutzt VOTRONIC eigene oder fremde Software, die nicht unter eine sogenannte Open Source Lizenzbedingung fallen. Diese Software/Softwarekomponenten sind urheberrechtlich geschützt. Die urheberrechtlichen Befugnisse von VOTRONIC und Dritten sind zu respektieren.
