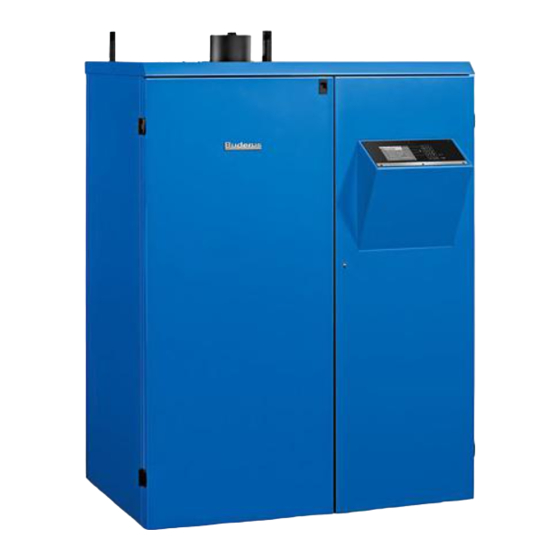

Montage- und Pellet- Heizkessel Wartungsanleitung 6 720 642 001-00.1T Logano SP161, Für das Fachhandwerk Logano SP161-M Vor Montage und Wartung sorgfältig lesen. Leistungsbereich von 9,2 kW bis 14,9 kW...
Linien ober- und unterhalb des Textes begrenzt. Weitere Symbole Symbol Bedeutung Handlungsschritt Querverweis auf andere Stellen im Dokument oder auf andere Dokumente • Aufzählung/Listeneintrag – Aufzählung/Listeneintrag (2. Ebene) Tab. 1 Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Empfehlung: Wartungs- und Inspektionsvertrag mit einem von Buderus geschulten und zertifizierten Fach- betrieb abschließen und den Heizkessel jährlich warten lassen. B Sicherheitshinweise im Kapitel Wartung beachten! B Nur Originalersatzteile verwenden! Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Sie können die Konformitätserklärung des Produkts im • Saugsystem zur Pelletaustragung (nicht bei Logano Internet unter www.buderus.de/konfo oder unter SP161-M) www.buderus.com abrufen oder bei der zuständigen Nie- • Saugturbine (nicht bei Logano SP161-M). derlassung anfordern. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
SP161-9: Kesselkörper, Vorratsbehälter und Kesselisolierung Kesselisolierung Vorratsbehälter Isolierung für den Kesselkörper Vorratsbehälter Deckelisoliermatten Isolierung für den Kesselkörper Unterteil des Kesselkörpers Deckelisoliermatten Oberteil des Kesselkörpers Unterteil des Kesselkörpers Oberteil des Kesselkörpers Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
75 Liter/kW erwiesen. Beachten Sie die landesspezifischen Anforderungen für Pufferspeicher. Typschild Das Typschild befindet sich rechts am Vorratsbehälter. Es enthält Angaben zum Kesseltyp und zu den techni- schen Kenngrößen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Abgase sicher über die Abgasanlage abgeführt. (wasserfrei) ≥ 16,5 Heizwert MJ/kg Tab. 3 Anforderungen an die Pelletqualität (Auszug aus der EN 14961-2) 1) max. 5 % dürfen Längen bis 45 mm aufweisen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
SP161-15: Abmessungen und Anschlüsse (Maßangaben in mm, ohne Stellfüße) 1300 1/2" 1" 1" EL ½” 6 720 642 001-46.1T Bild 6 SP161-M: Abmessungen und Anschlüsse (Maßangaben in mm, ohne Stellfüße) Vorlauf Rücklauf Abgasstutzen Entlüftung Entleerung Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Installateur vornehmen lassen. B Geräteaufbau, -anschluss, Inbetriebnahme, Einstellung und Service ausschließlich von qualifiziertem Personal durchführen lassen. B Sicherheitsabdeckungen von rotierenden oder spannungsführenden Teilen nur nach erfolgter Netz- trennung öffnen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Beim Zusammenbau auf einen richtigen Schrauben M10 Sitz der Dichtung achten. Feuerraumtür Sterngriffe B Kesseloberteil auf das Kesselunterteil setzen und mit den Schrauben M10 befestigen. B Feuerraumtür mit den Sterngriffen wieder montieren. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Der Abstand zum Boden sollte ca. 20 mm betragen. 6 720 642 001-08.1T 6 720 642 002-20.1T Bild 13 Isolierung für den Kesselkörper montieren Bild 12 Kesselkörper ausrichten Spannfedern Stellfuß Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 18
6 720 642 002-77.1T Bild 17 Zahngestänge mit Brennerreinigungsgestänge verbinden Zahngestänge Federklappbolzen Brennerreinigungsgestänge 6 720 642 002-58.1T Bild 18 Leichtgängigkeit des Brennerreinigungsmotors prüfen Entriegelungsknopf Sensor Zahngestänge Brennerreinigungsmotor Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 19
Bild 20 Luftkanäle montieren Luftgebläse Primärluftkanal Sekundärluftkanal Luftmassensensoren Die beiden Luftmassensensoren [4] müssen mit der Steuerung verbunden werden. Um Verwechslungen zu vermeiden, sind die Stecker und die dazugehörigen Steckplätze farblich markiert. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
6 720 642 001-09.1T Bild 26 SP161-9: Kesselkörper mit dem Vorratsbehälter verbinden Mutter M10 und Beilagscheibe Bohrung am Vorratsbehälterflansch Spannschraube 6 720 642 001-61.1T Bild 24 SP161-9: Vorratsbehälter an den Kesselkörper schieben Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Folgende Aggregate müssen noch elektrisch angeschlos- sen werden: • Lambdasonde • Abgasgebläse • Wärmetauscherreinigungsmotor B Stecker des Wärmetauscherreinigungsmotors, der Lambdasonde und des Abgasgebläses mit den passenden Steckern am Vorratsbehälter verbinden. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 22
Tauchhülse für den Sicherheitstemperaturbegrenzer Tauchhülse für den Kesseltemperaturfühler (rote Leitung) 6 720 642 001-14.1T Bild 32 SP161-15, SP161-M: Kesseltemperaturfühler und Sicherheitstemperaturbegrenzer anschlie- ßen Tauchhülse für den Sicherheitstemperaturbegrenzer Tauchhülse für den Kesseltemperaturfühler Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Bild 35 Übersicht der Verkleidungsteile Rückwand Oberes Abdeckblech am Vorratsbehälter Unteres Abdeckblech am Vorratsbehälter Aufnahme für das Bedienfeld Rechte Kesseltür Vorderwand Linke Kesseltür Seitenwand Deckel Schutzblech für das Abgasgebläse Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 25
Bild 36 Übersicht der Verkleidungsteile Rückwand Oberes Abdeckblech am Vorratsbehälter Unteres Abdeckblech am Vorratsbehälter Aufnahme für das Bedienfeld Rechte Kesseltür Vorderwand Linke Kesseltür Seitenwand Deckel Schutzblech für das Abgasgebläse Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 26
6 720 642 001-74.1T 6 720 642 002-34.1T Bild 38 SP161-15: Laschen der Vorderwand umbiegen Bild 40 Wände einhängen (Prinzipdarstellung) B Seitenwand in die Bohrungen der Vorderwand und der Rückwand einhängen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 27
[2] an der Saugturbine [1] unter dem Vorrats- behälter anschließen. B Rückluftschlauch hinten unten am Vorratsbehälter durchführen. 6 720 642 002-36.1T Bild 43 Rückluftschlauch montieren Saugturbine Schlauchklemme Rückluftschlauch Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 28
6 720 642 001-21.1T Scharniere Bild 46 Lasche umbiegen B Linke Kesseltür mit einer Kreuzschraube an der Vorder- wand erden. 6 720 642 001-20.1T Bild 45 Linke Kesseltür erden Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 29
Vorratsbehälter ziehen und mit vier Bohrschrauben und zwei Zahnscheiben befestigen. 6 720 642 001-23.1T Bild 48 SP161-15: Deckel montieren 6 720 642 001-26.1T Bild 51 Unteres Abdeckblech am Vorratsbehälter montieren Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 30
B Bedienfeld mit sechs Senkkopfschrauben befestigen. B Flachbandleitung [2] und die Erdungsleitung [1] der Hauptleiterplatte unten an das Bedienfeld anschließen. 6 720 642 001-28.1T Bild 53 Bedienfeld anschließen Erdungsleitung Flachbandleitung Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Verkleidung montieren (Logano SP161-M) 6 720 642 001-48.1T Bild 55 Übersicht der Verkleidungsteile Rückwand Oberes Abdeckblech am Vorratsbehälter Rechte Frontblende Linke Frontblende Vorderwand Seitenwand Deckel Schutzblech für das Abgasgebläse Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 32
Vorderwand und der Rückwand fixieren. 6 720 642 002-34.1T Bild 57 Wände einhängen (Prinzipdarstellung) B Vorderwand [1] und die Rückwand mit jeweils einer Bohrschraube oben am Vorratsbehälter fixieren. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 33
Deckel befestigen. 6 720 642 001-69.1T Bild 60 Schutzblech für das Abgasgebläse montieren 6 720 642 001-54.1T Bild 62 Oberes Abdeckblech am Vorratsbehälter montieren Oberes Abdeckblech am Vorratsbehälter Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Warnaufkleber anbringen B Warnaufkleber „Sicherheitshinweise zum Lagerraum für Holzpellets“ sichtbar und gut leserlich von außen an der Pelletlagertür anbringen. 6 720 642 001-51.1T Bild 63 Frontblenden einhängen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Betriebs zu rechnen. Messöffnung für die Abgasmessung herstellen Für die jährliche Messung der Emissionswerte muss bauseits eine Messöffnung im Abgasrohr vorhanden sein. B Messöffnung gemäß 1. BlmSchV herstellen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Angaben des Herstellers einhalten und regelmäßig AD-Merkblatts A2 erfüllt und in der Abblaseleistung min- überwachen. destens der Nennwärmeleistung des Wärmeerzeugers entspricht. B Das Sicherheitsventil (bauseits) gut zugänglich und beobachtbar innerhalb des Aufstellraums anordnen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Schlauch am Wasserhahn anschließen. B Mit Wasser gefülltenSchlauch auf die Schlauchtülle des Füll- und Entleerhahns aufstecken und mit Schlauchklemmen sichern. B Vordruck des Ausdehnungsgefäßes einstellen. B Füll- und Entleerhahn öffnen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Leitungen phasenrichtig anschließen. B Leitungen mit Kabelbindern sichern. HINWEIS: Anlagenschaden durch unsach- gemäße Montage! B Netzspannungsführende Leitungen (230 V AC) und Kleinspannungsleitungen (Fühler) getrennt in Kabelkanälen verle- gen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Wenn eine externe Regelung angeschlossen ist, wird der Heizkessel über die externe Regelung gestartet und gestoppt. Die externe Regelung wird über einen potentialfreien Kontakt in Reihe zu der Wassermangelsicherung an den Klemmen IN4 und +24V angeschlossen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 41
Anlage von der Steuerung abgeschaltet. Das Display zeigt 7 BRENNERSERVICE Kapitel 7, Seite 66). 6 720 642 001-70.1T Bild 69 SP161-M: Position der Rückstelltaste des Sicherheitstemperaturbegrenzers Rückstelltaste Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 42
Die Saugturbine hat zwei Adern. Die Kohlebürsten der Saugturbine müssen spätestens nach 500 Betriebsstunden ausgetauscht werden. Nach 450 Betriebsstunden wird ein Hinweis im Display angezeigt, dass die Kohlebürsten getauscht werden müssen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 43
Das Abgasgebläse ist für den Unterdruck im Feuerraum und die Primärluft der Anlage zuständig. Es wird über den Luftmassensensor angesteuert. TA3/N/PE - Wärmetauscherreinigung Anschluss für den Wärmetauscherreinigungsmotor. Die Wärmetauscherreinigung wird während der Pelletbe- füllung ausgeführt. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
K5/GND - Raumbedieneinheit 2 möglich. Informationen zur Installation und Bedienung entnehmen Sie dem Beiblatt Anschluss der Raumbedieneinheit 2. „Externe Regelung“. B An den Klemmen 1 und 2 der Raumbedieneinheit anschließen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Brand, erklären. B Niemals sich selbst in Lebensgefahr bringen. Die eigene Sicherheit geht immer vor. B Heizkessel über die Sicherung des Aufstellraumes oder den bauseits eingebauten Heizungsnotschalter stromlos schalten. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Bei Anwesenheit von Personen, denen eine Eigenver- antwortung nicht zuzutrauen ist: Anlage durch Abschalten von Sicherheitseinrichtungen im E-Vertei- ler gegen unbeabsichtigte oder unbefugte Wiederin- betriebnahme sichern. B Nur Originalersatzteile verwenden. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Der Manometerzeiger muss innerhalb der grünen B Betriebsdruck erneut prüfen. Markierung stehen. Der rote Zeiger des Manometers muss auf den erforderli- chen Betriebsdruck eingestellt sein. Der Betriebsdruck muss mindestens 1 bar betragen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
FR 01.01.10 • Jährliche Wartung 00:00:00 • Wartung alle drei Jahre. Vom Betreiber dürfen nur die periodischen Wartungsar- 6 720 642 003-36.1T beiten durchgeführt werden. Bild 72 Menü WARTUNG Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Das Abgasgebläse startet. Um die Reinigung des Wärmetauschers zu beenden: B Taste E drücken. Alle Aggregate werden ausgeschaltet. Nach zehn Minuten werden alle Aggregate automatisch abgeschaltet und das Display erlischt. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Bild 76 Aschelade entnehmen Nach Beenden der Reinigungsarbeiten: Feuerraumtür B Taste E drücken. Aschelade Alle Aggregate werden abgeschaltet. B Entleerte Aschelade unter die Feuerraumtür B Heizkessel wieder in Betrieb nehmen. stellen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 52
B Entleerte Aschelade unter die Feuerraumtür stellen. B Heizkessel wieder in Betrieb nehmen. B Asche mit einem Aschekratzer (Zubehör) ( Bild 77, [1]) aus dem Feuerraum in die Aschelade kehren. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 53
Nach Beenden der Reinigungsarbeiten: B Asche nur in nicht brennbaren Gefäßen B Taste E drücken. entsorgen. Alle Aggregate werden abgeschaltet. B Heizkessel wieder in Betrieb nehmen. B Asche umweltgerecht entsorgen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Bild 83 Kesseltüren öffnen B Oberes Abdeckblech ( Bild 84, [3]) der Vorderwand abschrauben und zur Seite legen. Das Abdeckblech der Revisionsöffnung ( Bild 84, [2]) ist zu sehen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Revisionsöffnung mit der Dichtung und dem Abdeck- blech wieder luftdicht verschließen. B Oberes Abdeckblech der Vorderwand wieder anschrauben. 6 720 642 001-59.1T Bild 87 SP161-M: Unteres Abdeckblech am Vorratsbe- hälter öffnen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
– Luftmassensensoren müssen zur Kesselaußenseite zeigen. – Primär- und Sekundär-Luftmassensensor nicht ver- tauschen. Auf Farbmarkierung achten. – Beim Zusammenbau von Luftmassensensor und Luftkanälen auf 100 % Dichtheit achten. – Beschädigte Dichtungen ersetzen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Ascheladetür und die Feuerraumtür mit den Flügel- B Dichtungen bei Beschädigungen ersetzen. schrauben und Sterngriffen wieder verschließen. B Ascheladetür und die Feuerraumtür mit den Sterngrif- fen wieder verschließen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Lambdasonde auf festen Sitz und Dichtheit überprü- fen. B Ggf. mit Spezialschlüssel nachziehen. 6.6.7 Abgastemperaturfühler reinigen B Abgastemperaturfühler auf Ablagerungen überprüfen Bild 31, Seite 22). B Abgastemperaturfühler bei Verschmutzung reinigen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Abgasmessgerät [1] in die Messöffnung schieben. 6 720 642 001-44.1T Bild 96 Abgasmessung Abgasmessgerät B Emissionswerte ermitteln. B Abgasmessgerät aus der Messöffnung nehmen. B Messöffnung wieder luftdicht verschließen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Schutzblech für das Abgasgebläse abnehmen und zur Seite stellen. 6 720 642 002-62.1T Bild 97 Pelletrutsche entfernen B Vier Muttern am Brenneroberteil lösen. 6 720 642 001-35.1T Bild 99 SP161-9: Schutzblech für das Abgasgebläse demontieren Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 61
B Flachkopfschrauben links und rechts vom Deckel deckel abnehmen. lösen. B Deckel abnehmen und zur Seite stellen. 6 720 642 001-40.1T 6 720 642 001-75.1T Bild 102 SP161-9: Deckel demontieren Bild 105 SP161-9: Kesseldeckel demontieren Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Schutzblech für das Abgasgebläse wieder montieren. Die Heizpatrone ist zu sehen. B Abgasrohr wieder an den Abgasstutzen montieren. 6 720 642 002-90.1T Bild 108 Schutzrohr und Dichtungsscheibe demontieren Schutzrohr Dichtungsscheibe Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
23:59:39 6 720 642 003-14.1T Bild 110 Menü Service B Taste E drücken. Das Untermenü SERVICE wird angezeigt. B Taste oder Taste drücken, bis der Menüpunkt BETRIEBSSTUNDEN markiert ist. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 64
B Motorgehäuse wieder mit den drei Schrauben entfernen. montieren. B Heißluftgebläse in die Halterung am Unterteil des Kesselkörpers schieben. B Flügelschraube wieder handfest festziehen. Nachdem die Kohlebürste ausgetauscht wurde, müssen die Betriebsstunden zurückgesetzt werden. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 65
Die Betriebsstunden der Saugturbine werden zurück- B Schrauben der Federklemmen lösen und entfernen. gesetzt. 6 720 642 002-95.1T Bild 116 Schrauben der Federklemmen entfernen B Bürstenhalter nach hinten wegziehen und leicht verdrehen. Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Kapitel 6.3, Seite 49). B Schneckenmotor austauschen. Der Schneckenmotor ist defekt. B Schneckenmotor austauschen. Der Kondensator des Schneckenmotors ist defekt. Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 67
Wenn die Schnecke kalt ist: B Sensor austauschen. B Kesselisolierung neu anbringen Die Kesselisolierung ist nicht korrekt ange- Kapitel 3.4.3, Seite 16). bracht. B Heizkessel neu starten. Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 68
Kapitel 6.6.3, Seite 56). B Sekundärluftgebläse auf Fremd- Das Sekundärluftge- bläse blockiert. körper untersuchen. B Stecker wieder fest anschließen. Der Stecker des Luft- massensensors ist locker. Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 69
B Motor überprüfen. Der Motor der Austra- gungsschnecke fördert keine Pellets. B Normgerechte Pellets verwen- Die Pellets sind zu lang. den ( Kapitel 2.9, Seite 9). Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 70
Hauptleiter- Hauptleiterplatte anklemmen platte falsch ange- Kapitel 4.2, Seite 39). klemmt. B Sicherung der Lambdasonde Es werden +20 bis +30 V an der Sonde austauschen. ausgegeben. Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Kapitel 6.5.2, aber keine Störung Seite 51). angezeigt. B In das Untermenü WARTUNG- HAND wechseln. B Taste E zweimal drücken. Der Zähler wird wieder auf Null gesetzt. Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 72
Pufferspeicher oder B Zeitfenster einstellen. Automatik eingestellt. B Externe Regelung überprüfen. Der externe Kontakt wird nicht geschlossen. Retourspannung der externen Regelung muss mindestens 15 V betragen. Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 73
B Minimalleistung des Heizkessels falsch ausgelegt. erhöhen. Eventuell ist eine Kaminsanierung erforderlich. B Rücklaufanhebung überprüfen. Am Heizkessel ent- Die Kesseleinstellun- steht Kondensat. gen sind nicht richtig eingestellt. Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 74
B Mischer schließen. Der Mischer schließt nicht vollständig. Die Raumbedieneinheit B Raumbedieneinheit an der Heiz- funktioniert nicht. kreisleiterplatte richtig anschlie- ßen ( Kapitel 4.4, Seite 44). Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 75
B Anschluss an der Heizkreisleiter- Die Raumbedieneinheit Der Fühler ist falsch funktioniert nicht. angeschlossen. platte überprüfen Kapitel 4.4, Seite 44). B Temperaturen korrekt abgleichen Die Abgleichdaten sind falsch eingestellt. Bedienungsanleitung). Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 76
Display. Temperaturwerte ange- zeigt. B Rücklaufanhebung und die Eingeschränkte Kessel- Der Heizkessel konnte leistung. innerhalb von 12 Stun- Kesselleistung überprüfen. den die vorgegebene Kesseltemperatur nicht erreichen. Tab. 6 Störungen Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Heizungsanlage Ja / OK Nein Ja / OK Nein Heizkessel mit 16A elektrisch abge- Heizungsanlage über sichert? Fehlerstromschutzschalter (FI) abgesichert? Pufferspeicher Typ: Größe / Anzahl: Tab. 7 Montageprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 79
(Maulwurf, Sonde, Schnecke)? Förderhöhe ohne Etagierung Gesamtförderhöhe (m): (max. 1,5 m)? Pelletlager fertig gestellt? Pelletqualität, DIN plus, A1-6mm, A2-6mm Pelletlager geerdet? Pelletsilo vorhanden? Typ, Größe (Austragungssystem): Tab. 7 Montageprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 80
Nein Ja / OK Nein Externe Regelung vorhanden? Typ: Bemerkungen: Daten Datum Montage: Ort: Name: Unterschrift: Monteur mit Zertifizierungsnummer: Betreiber: Ausgefülltes Montageprotokoll an folgende Adresse senden: Tab. 7 Montageprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Kessel aus ist. (Werkseinstellung: 5 %) Beim Sekundärluftgebläse sollte bei einer Spannung von 15 V ein Wert von ca. 120 erreicht werden. Tab. 8 Inbetriebnahmeprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 82
Platzierung und Anschluss geprüft? Platzierung und Anschluss geprüft? Puffertemperaturfühler „Ein“ Puffertemperaturfühler „Aus“ (Oben): Platzierung und Anschluss (Unten): Platzierung und geprüft? Anschluss geprüft? Außentemperaturfühler: Platzierung und Anschluss geprüft? Tab. 8 Inbetriebnahmeprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 83
Zuluft vorhanden? Lichte Größe: Abluft vorhanden? Lichte Größe: Austragungssystem Ja / OK Nein Ja / OK Nein Pelletlager vorhanden? Größe: Pelletlager trocken? Schrägboden installiert (≥ 40°) ? Tab. 8 Inbetriebnahmeprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 84
Regelung Ja / OK Nein Ja / OK Nein Wurden Einstellungen am Heizkes- Wenn ja, auf separatem Blatt selregler geändert? dokumentiert? Externe Regelung vorhanden? Typ: Bemerkungen: Tab. 8 Inbetriebnahmeprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 85
Warnaufkleber „Sicherheitshin- weise zum Lagerraum für Holzpel- lets“ sichtbar und gut leserlich vor dem Pelletlager angebracht? Inbetriebnahmedatum: Ort: Name: Unterschrift: Inbetriebnehmer mit Zertifizierungsnummer: Heizungsfirma/ Monteur: Betreiber: Tab. 8 Inbetriebnahmeprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Exzenterscheibe auf festen Sitz kontrolliert? Brennerober- und unterteil Exzenterscheibe mit Kupferpaste einge- auf Schäden und Dichtheit schmiert? geprüft? Abgasmessung durchge- Abgasfühler gereinigt? führt? Zündrohr auf Rückstände geprüft? Tab. 9 Wartungsprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 87
_______________ h Betriebsstunden resetet? Saugturbine Kohletausch durchgeführt? (ab 500 Betriebsstunden) ________________ h Betriebsstunden resetet? Bemerkungen: Daten Wartungsdatum: Ort: Fachbetrieb / Unterschrift: Kundendienst: Zertifizierungs- nummer: Betreiber: Nächster Wartungstermin: Tab. 9 Wartungsprotokoll Logano SP161 und Logano SP161-M - Änderungen aufgrund technischer Verbesserungen vorbehalten.
