DE

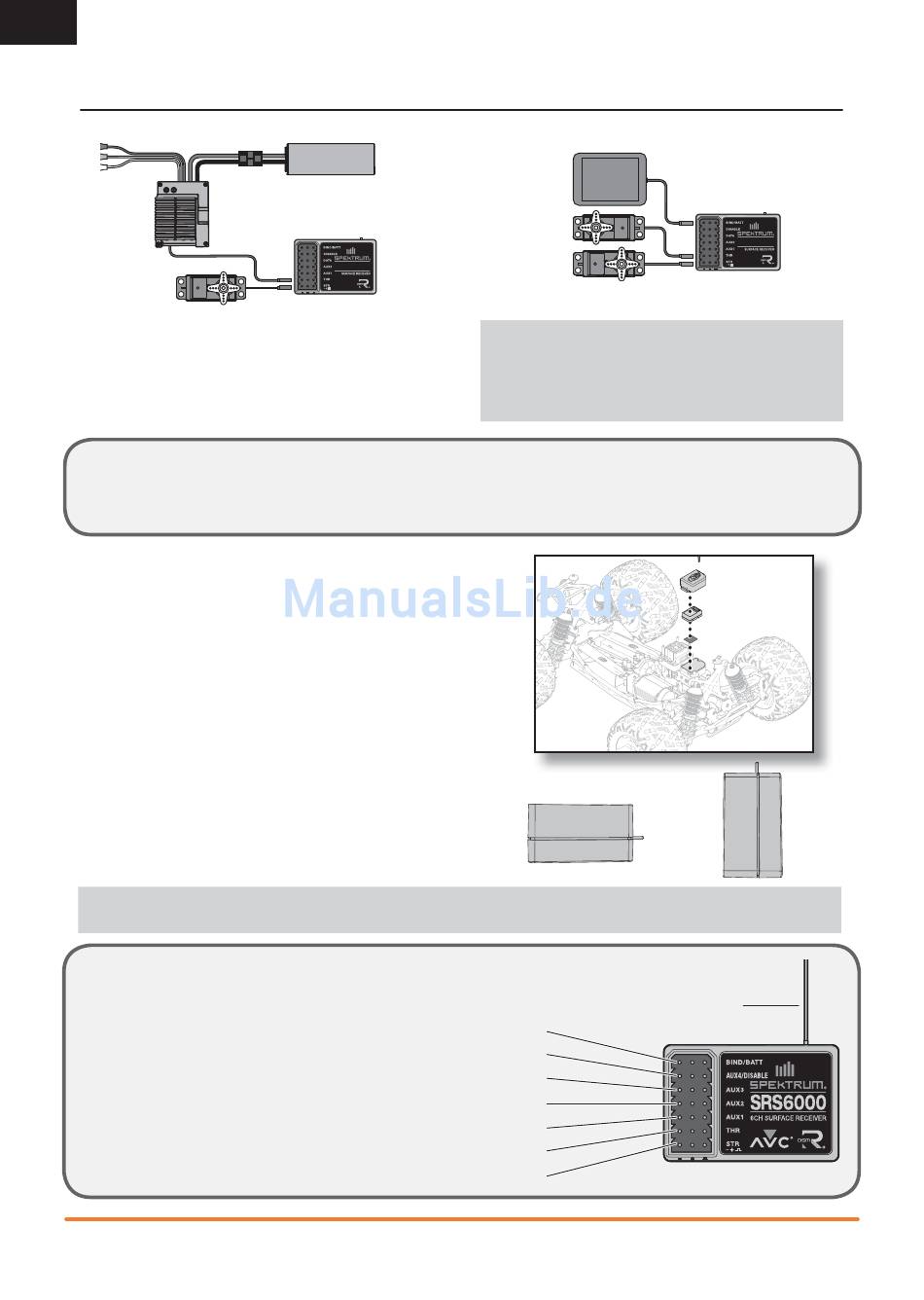

MONTAGE DES EMPFÄNGERS
TYPISCHE MONTAGE EINES ELEKTROFAHRZEUGS
um Motor
Lenkservo
MONTAGE DER ANTENNE
Die SR415- und SRS6000-Empfänger umfassen eine
koaxialähnliche Antenne. Positionieren Sie die Antenne in einem
Antennenrohr vertikal und weg vom Fahrzeug. Stellen Sie
sicher, dass die Antennenspitze so hoch wie möglich ist, um die
Signalstärke zu maximieren.
MONTAGE DES SR415-EMPFÄNGERS (OHNE AVC)
Verwenden Sie doppelseitiges Servo-Klebeband, Klettband oder
Schaumgummi, um den SR415-Empfänger sicher zu befestigen,
wo er von Erschütterungen geschützt und isoliert ist.
MONTAGE DES SRS6000 AVC-EMPFÄNGERS
Montieren Sie den SRS6000-Empfänger im Fahrzeug vor dem
Binden von Sender und Empfänger. Der Empfänger kann komplett
fl ach (Seite mit Etikett nach oben) oder komplett aufrecht auf
seiner Seite befestigt werden. Beim Binden des Empfängers
erkennt das AVC-System automatisch die Ausrichtung des
Empfängers.
Steht der Empfänger in einem Winkel so kann die AVC-
Technologie nicht korrekt funktionieren. Wird die Ausrichtung des
Empfängers nach dem Binden modifi ziert, so müssen Sie das
Binden erneut durchführen, damit die AVC-Technologie korrekt
funktioniert.
WICHTIG: Verwenden Sie kein Klettband zur Montage des
SRS6000-Empfängers. Die Verwendung von Klettband wird die
Leistung des AVC-Systems beeinfl ussen.
HINWEIS: Mit dem SRS6000 AVC-Empfänger sind digitale Servos erforderlich. Die Verwendung von analogen Servos mit der AVC-
Technologie verringern die Leistung des Systems und können zur Überhitzung der Servos führen.
AUX-KANÄLE UND AVC-TECHNOLOGIE
Wenn das AVC aktiv ist, wird das Funksystem die Ka-
näle AUX 1 und AUX 2 zur Übernahme der Steuerung
verwenden. Die Anschlüsse AUX 1 und AUX 2 können
in AVC-Modus zum Betreiben eines persönlichen
Transponders, Leuchten, Antriebsservos oder zum
Betreiben von Zusatzgeräten verwendet werden. AUX 1
wird Lenkzunahme folgen und AUX 2 Gaszunahme.
AUX 1 und AUX 2 stehen zur Verwendung in Kom-
binationen nicht zur Verfügung, wenn AVC aktiv ist.
Verwenden Sie AUX 3 für einen unabhängigen Kanal.
24
Akku
Elektronischer
Fahrtenregler
Empfänger
Anschluss AUX 4/Deaktivieren
TYPISCHE MONTAGE EINES NITRO-FAHRZEUGS
Akku
Gasservo
Lenkservo
HINWEIS: Schneiden, biegen oder modifi zieren Sie die
Antenne nicht.Schäden am Koaxialbereich der Antenne
wird die Leistung der Antenne verringern. Das Kürzen oder
Abschneiden der 31 mm langen Spitze kann den Bereich auf
einen kleinen Bruchteil dessen verringern, was er sein sollte.
Binden/Akku-Anschluss
Anschluss AUX 3
Anschluss AUX 2
Anschluss AUX 1
Gasanschluss
Steueranschluss
SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG
Empfänger
ODER
Antenne
