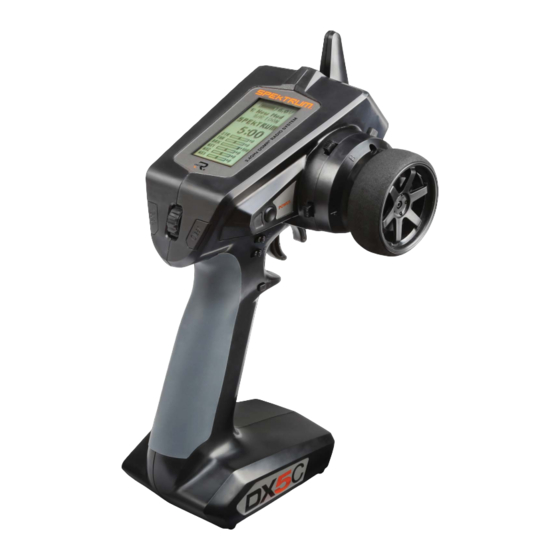

- Seite 1 DX5C 5-Channel 2.4GHz DSMR ® Radio System Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di istruzioni...
-
Seite 2: Garantieregistrierung
• Sollten Sie zu irgendeinem beliebigen Zeitpunkt eine falsche ern, Parkplätzen oder jedem anderen Ort an dem Menschen oder abnormale Reaktion des Modells beobachten, beenden verletzt oder Eigentum beschädigt werden kann. Sie sofort den Betrieb bis die Ursache dafür gefunden und korrigiert wurde. SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 3: Inhaltsverzeichnis
™ DSMR ® und DSM2 ® kompatibel. Der DX5C ist mit zwei verschiedenen Empfängern erhältlich, die beide in dieser Anleitung besprochen werden • SPM5100 umfasst den SR415 DSMR-Empfänger • SPM5110 umfasst den SRS6000 DSMR-Empfänger mit AVC-Technologie AVC – AKTIVE FAHRZEUGSTEUERUNG ®... -
Seite 4: Montage Des Empfängers
Lenkzunahme folgen und AUX 2 Gaszunahme. Anschluss AUX 1 AUX 1 und AUX 2 stehen zur Verwendung in Kom- binationen nicht zur Verfügung, wenn AVC aktiv ist. Gasanschluss Verwenden Sie AUX 3 für einen unabhängigen Kanal. Steueranschluss SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 5: Erkennen Von Steuerungen Und Schaltern
Scrollrad für mindestens 6 Sekunden. A: Akku-Spannung des Senders B: Modellname C: Steuerrate D: Timer (wenn aktiviert) E: Position der Steuer-(STR-)Trimmung F: Position der Gas-(THR-)Trimmung G: Position der Brems-(BRK-)Trimmung H: Position von AUX 1 I: Position von AUX 2 J: Position von AUX 3 SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 6: Navigation
Schalter einer anderen Funktion zugewiesen. Heben Sie die Zuweisung eines Schalters von einer anderen Funktion auf, um ihn für die Auswahl freizugeben. DX5C ermöglicht das Überschreiben der Schalterzuweisungen nicht. Wenn ein Schalter für eine Funktion konfi guriert ist, muss die Schalterzuweisung für diese Funktion deaktiviert werden, damit der Schalter für etwas anderes verwendet werden kann. -
Seite 7: Menü
4. Wählen Sie den Schalter „Back“ (Zurück), um zu MENU (Menü) zurückzukehren. Löschen von Zeichen: 5. Betätigen Sie den Schalter „Clear“ (Löschen), während das Zeichen ausgewählt ist. 6. Betätigen Sie den Schalter „Clear“ (Löschen) erneut, um alle Zeichen rechts vom Cursor zu löschen. SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 8: Verfahrweg
2. Scrollen Sie nach oben oder unten, um die Geschwindigkeit anzupassen, und klicken Sie zum Speichern der Auswahl das Scrollrad. 3. Wählen Sie einen Schalter, um die Funktion zu aktivieren/deaktivieren. Ist der Schalter „ON“ (Ein) gewählt, so wird der Wert für diese Funktion immer eingeschaltet sein. SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 9: Raten
Mitte erhöht (normalerweise nicht verwendet). TIMER Mit der DX5C-Timerfunktion können Sie einen Countdown-Timer und eine Stoppuhr („Nach oben“- Zähler) programmieren, die auf dem Hauptbildschirm angezeigt werden. Ein Alarm wird ertönen, wenn die programmierte Zeit erreicht wurde. Sie können den Timer programmieren, um mit der Nutzung der zugewiesenen Schalterposition zu beginnen, oder automatisch, wenn sich Gas über die vorprogrammierte Position bewegt. -
Seite 10: Menü Binden/Bildfrequenz
Empfänger in den Bindungsmodus übergehen, wenn Sie den Empfänger das nächste Mal einschalten. KOMBINATIONEN Kombinationen können zwei Servoausgaben zu einer Steuereingabe verbinden. Die DX5C-Funktionen stellen Steuerkombinationen und eine programmierbare Kombination (Mix 0) vorab ein. Die AUX-Kanäle können nur jeweils einer Kombination zugeordnet werden. -
Seite 11: Kombinationen (Fortsetzung)
Fahrzeuge bestimmt, die über zwei Servos verfügen, die gemeinsam an den Vorderrädern arbeiten. 4WS (Vierradlenkung) 4WS-Optionen in DX5C bieten vier verschiedene Steuerkonfi gurationen mit einem Schalter: Hundegang, 4WS, nur Vorderachslenkung und nur Hinterachslenkung. 1. Wählen Sie 4WS und klicken das Scrollrad. -
Seite 12: Avc-Programmiermenü
MENÜ AVC-PROGRAMMIERMENÜ DX5C umfasst ein für den AVC-Betrieb spezifi sches Menü. Dieses Menü verwaltet den Betrieb von AUX 1 und AUX 2 und passt diesen für die Verwendung der AVC-Technologie an. Das AVC-Menü steuert außerdem die „Priority“-(Prioritäts-)Funktionen. Siehe Seite 38 zu weiteren Informationen zur AVC-Feineinstellung Zum Aktivieren des AVC-Menüs:... -
Seite 13: Menü
3. Klicken Sie das Scrollrad, um die Auswahl zu speichern. Über Zeigt die Seriennummer des Senders an. Beginnen Sie mit einem Nutzerkonto unter SpektrumRC.com und geben Sie die angezeigte Seriennummer auf der „About“-(Über-)Seite zum Registrieren des Senders ein. SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 14: Einstellungen (Fortsetzung)
Modell kopieren, ein Modell auf seine Standardeinstellung zurücksetzen und die Modell-Liste sortieren. Wurde DX5C aktualisiert, so verwenden Sie die Auswahl „Validate All“ (Alle validieren), um sicherzustellen, dass die Modelleinstellungen aktualisiert und mit der neuen Firmware komplett kompatibel sind. Die Auswahl „Delete All“... -
Seite 15: Dienstprogramme
Modells das zu verschiebende Modell mit dem Scrollrad hervor und klicken dann das Scrollrad, um es auszuwählen. Scrollen Sie das Scrollrad, um das ausgewählte Modell an die gewünschte Position zu verschieben. Klicken Sie das Scrollrad, wenn sich das Modell an der gewünschten Position befi ndet. SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 16: Anpassungen Am Eigentlichen Sender
• Das Steuerrad wieder montieren. STEUERSPANNUNG ANPASSEN Drehen Sie die Schraube mit einem kleinen Kreuzschlitzschrau- bendreher im Uhrzeigersinn, um die Steuerspannung zu erhöhen. DATENANSCHLUSS DATENANSCHLUSS Die Fahrer erhalten über den Datenanschluss Zugriff auf zukünf- tige Aktualisierungen. SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 17: Den Mitgelieferten Empfänger Binden
Anschluss eingesteckt wird. Dies muss vor und während des Bindens vorgenommen werden, damit AVC deakti- viert ist. Das Einstecken des Bindungssteckers in den deaktivierten Anschluss wird keine Auswirkungen haben. Der Empfänger wird ein langsames, kontinuierliches Blinken anzeigen, um anzuzeigen, dass AVC deaktiviert ist. SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 18: Avc-Feineinstellung
Zum Beispiel: Wird bei einem für 2S eingerichteten Truck ein Upgrade auf 3S durchgeführt, so kann er bei hohen Geschwindigkeiten auf 3S oszillieren und eine Reduzierung des Lenkzuwachses erfordern. Der Gaszuwachs hat auf 3S größere Auswirkungen. Daher kann eine Erhöhung des Gaszuwachses von Vorteil sein. SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 19: Fehlerbehebung
Zweiter Bindungsstecker im deaktivierten mer noch eingeschaltet Mit einem zweiten Bindungsstecker im deaktivierten erneut binden AVC wurde nach dem Binden eingesteckt OPTIONALE TEILELISTE Weitere optionale Teile und Einzelheiten sind unter SpektrumRC.com verfügbar SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 20: Garantie Und Service Informationen
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verlet- SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... -
Seite 21: Garantie Und Service Kontaktinformationen
Sammelstelle für Elektroschrott abzugeben diese Verfahren stellt sicher, dass die Umwelt geschont wird und natürliche Ressourcen nicht über die Gebühr beansprucht werden. Dadurch wird das Wohlergehen der menschlichen Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, können Sie Ihr Stadtbüro oder Ihren lokalen Entsorger kontaktieren. SPEKTRUM DX5C • SENDER-BEDIENUNGSANLEITUNG... - Seite 22 54961.1 © 2017 Horizon Hobby, LLC. DSM, DSM2, DSMR, AVC and Active Vehicle Control are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners. US 9,320,977 10/17...
