SCHALTPLAN
04
SCHALTPLAN

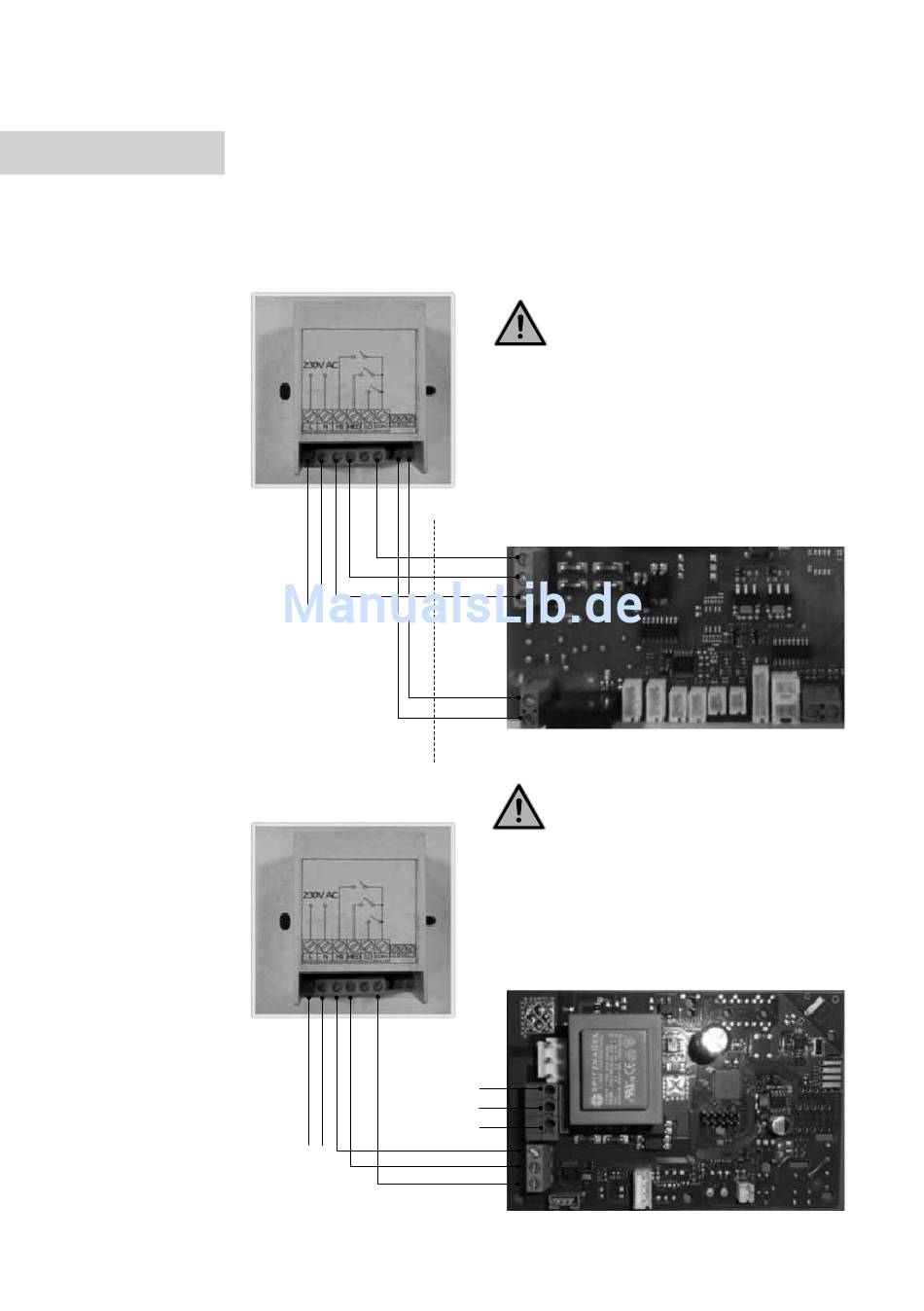

Die elektrischen Anschlüsse zwischen dem Relais-Modul und der Platine des
Lüftungsgeräts sind mithilfe der oben beschriebenen Kabel herzustellen.
4.1 Anschluss D300E II / D400(EP) II / D500(E) II / D275(EP) II / D150EP II
Relais-Modul
5x1m
230V AC
(2x1,5mm²)
4.2 Anschluss C400 RF
Relais-Modul
Netsnoer 230V~50Hz
230V AC
(2x1,5mm²)
3x1mm
Sorgen Sie dafür, dass das Lüftungsgerät
und der Timer spannungslos sind, bevor
Sie mit den elektrischen Anschlüssen
beginnen.
2
X9
L1
L2
L3
X8
c2
si
X5
Sorgen Sie dafür, dass das Lüftungsgerät
und der Timer spannungslos sind, bevor
Sie mit den elektrischen Anschlüssen
beginnen.
Platine C400 RF
L3
L2
L1
2
Platine DII
X6 X22
X23
X21 X20
X15
x26
