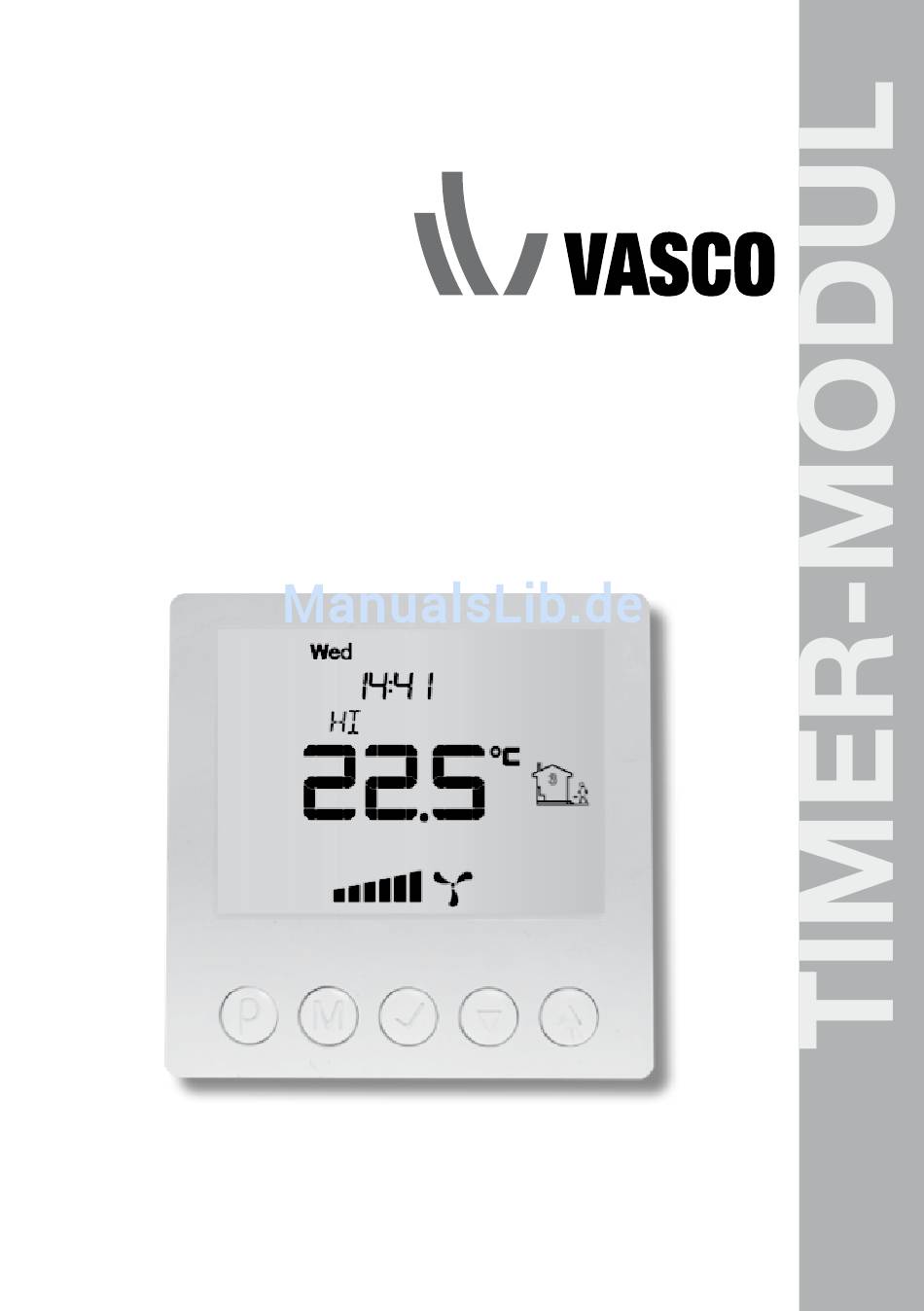

- Seite 1 VASCO TIMER-MODUL...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. EINLEITUNG 2. SICHERHEIT 3. FUNKTIONSWEISE 4. AUFBAU ALLGEMEIN MASSZEICHNUNG MONTAGE SCHALTPLAN 4.1 ANSCHLUSS D300E II / D400(EP) II / D500(E) II / D275(EP) II / D150EP II 4.2 ANSCHLUSS C400 RF 4.3 ANSCHLUSS C400 BASIC 5. INBETRIEBNAHME BEDIENFELD EINSTELLUNGEN AUTOMATISCHE STEUERUNG: ZEITPLAN MANUELLE BEDIENUNG... -
Seite 3: Einleitung

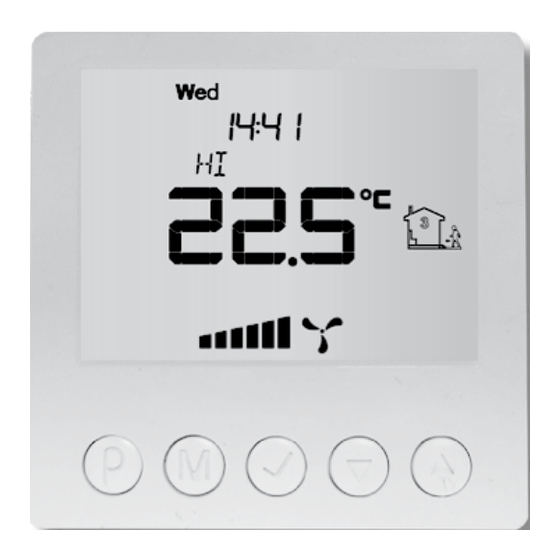

1 EINLEITUNG Das Vasco Timer-Modul ist ein Steuergerät mit großem LCD-Display, mit dem die drei Stufen des Lüftungsgeräts gesteuert werden können. Das Schalten zwischen diesen drei Lüftungsstufen kann sowohl manuell als auch über ein vorprogrammiertes Zeitschema erfolgen. Ein großer Vorteil des Vasco Timer- Moduls ist die Möglichkeit, das Lüftungsvolumen an den tatsächlichen Bedarf... -
Seite 4: Aufbau
Zeitspanne. Wählt der Benutzer während der manuellen Bedienung eine andere Stufe mit dem Funkschalter, ventiliert das Lüftungsge- rät immer in der letzten vom Benutzer gewählten Stufe. In der beschriebenen Situation zeigt das Timer-Modul die aktuelle Stufe nicht länger an. 4 AUFBAU ALLGEMEIN Das Timer-Modul besteht aus drei Teilen: einer Aufputzdose für die Wandmontage des Timer-Moduls... - Seite 5 Verbinden Sie die Kabel mit dem Relais-Modul gemäß den Schaltplänen auf den folgenden Seiten. Schrauben Sie die Basis des LCD-Bildschirms mit den beiden mitgelieferten Schrauben auf der Aufputzdose fest. Verbinden Sie den Anschlussstecker des Relais-Moduls wieder mit dem LCD-Bildschirm und schließen Sie den LCD- Bildschirm.
-
Seite 6: Schaltplan
SCHALTPLAN Die elektrischen Anschlüsse zwischen dem Relais-Modul und der Platine des Lüftungsgeräts sind mithilfe der oben beschriebenen Kabel herzustellen. 4.1 Anschluss D300E II / D400(EP) II / D500(E) II / D275(EP) II / D150EP II Relais-Modul Sorgen Sie dafür, dass das Lüftungsgerät und der Timer spannungslos sind, bevor Sie mit den elektrischen Anschlüssen beginnen. -
Seite 7: Anschluss C400 Basic
4.3 Anschluss C400 basic Sorgen Sie dafür, dass das Lüftungsgerät Relais-Modul und der Timer spannungslos sind, bevor Sie mit den elektrischen Anschlüssen beginnen. Platine C400 basic 3x1mm 230V AC (2x1,5mm²) Netzkabel 230V~50Hz SCHALTPLAN... -
Seite 8: Inbetriebnahme
5 INBETRIEBNAHME BEDIENFELD LCD-Bildschirm “M”Taste Taste “Bestätigen” Taste “Höher” “P”Taste Taste”Bestätigen” Temperatuursensor Lüftungsstufe oder Zeit Wochentag Filterverschmut- zungsmeldung Aktive Zeitspanne bei Automatik- Tasten- steuerung blockierung Temperatur Manuelle Steuerung aktiviert Automatische Steuerung Halb-automatische Visuelle Anzeige der Lüftungsstufe aktiviert Steuerung aktiviert INBETRIEBNAHME... -
Seite 9: Einstellungen
Einstellen von Uhrzeit und Tag Schalten Sie zuerst das Timer-Modul ein, indem Sie die Taste “P” drücken. Halten Sie die Taste ”Bestätigen” mindestens 5 Sekunden lang gedrückt. Stellen Sie mithilfe der Tasten “Höher” und “Niedriger” die aktuelle Uhrzeit ein. -
Seite 10: Automatische Steuerung: Zeitplan
- Der Anfangszeitpunkt von Zeitsegment 2 ist der Endzeitpunkt von Zeitsegment 1, - Der Endzeitpunkt von Zeitsegment 4 ist der Anfangszeitpunkt von Zeitsegment 1. Schritt 1: Schalten Sie das Timer-Modul ein. Schritt 2: Vergewissern Sie sich, dass die automatische Steuerung aktiviert ist und auf dem Display “AUTO”... -
Seite 11: Manuelle Bedienung
Wiederholen Sie die Schritte 5 und 6, um die Lüftungsstufe und den Zeitpunkt der vier verschiedenen Zeitspannen einzustellen. Nach der Programmierung der vier Zeitspannen kehrt das Timer-Modul zur Standardanzeige zurück. Anschließend wiederholen Sie die Schritte 3 bis 6, um auch die anderen Tage einzustellen und den Zeitplan zu vervollständigen. -
Seite 12: Halb-Automatische Steuerung
Timer-Modul ein Tonsignal. Für diese Funktion sind die elektrischen Anschlüsse gemäß Schaltplan auszuführen. Sobald die Filter ausgetauscht werden müssen, erzeugt das Timer-Modul einen Piepton und auf dem Display erscheint die Anzeige „FILTR“. Sobald die Filter ausgetauscht und die Filtermeldung mit dem Funkschalter zurückgesetzt ist (siehe Bedienungsanleitung des Vasco Lüftungsgeräts), erlischt...
