Anschließen Des Navipad; Reinigen Des Navipad; Technische Daten - Systemair Navipad Pd70-C Einbauanleitung

3 Befestigen Sie die NaviPad-Halterung.
a. Wenn die NaviPad-Halterung am Produkt montiert
wird, verwenden Sie die beiliegenden Schrauben.
Vorsicht
Verwenden Sie Schrauben in ausrei-
chender Länge. Stellen Sie sicher, dass
die Schrauben nicht das Gehäuse des
Produkts durchdringen und dadurch
Lecks verursachen.
b. Wenn die NaviPad-Halterung an einer Wand mon-
tiert wird, verwenden Sie der Wandstruktur entspre-
chende Schrauben. Die Schrauben werden nicht
von Systemairgeliefert.
2.2 Anschließen des NaviPad

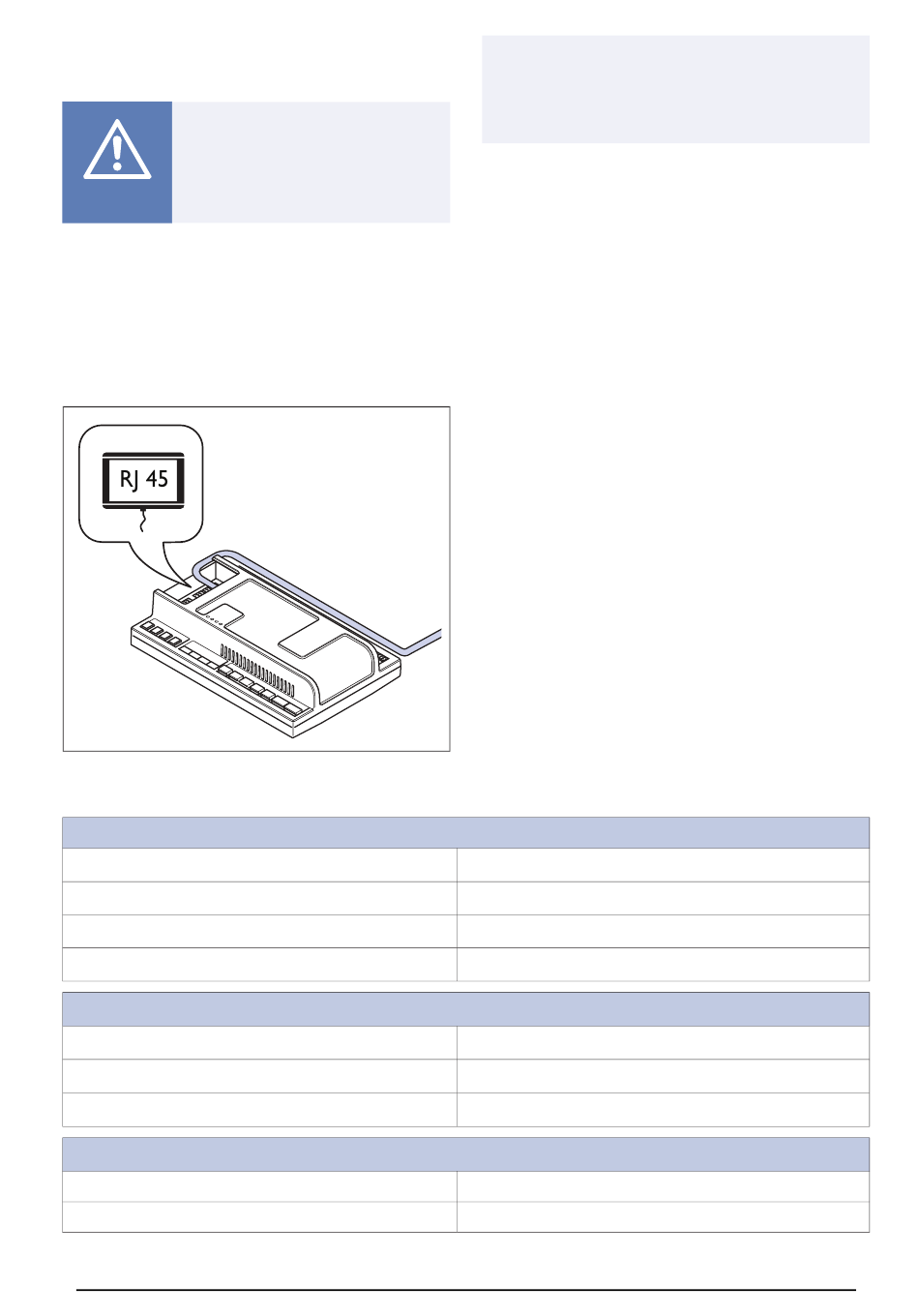

Verbinden Sie das NaviPad-Kabel mit dem HMI-/NaviPad-
Anschluss am Access-Regler.
2.4

Technische Daten

Mechanik
Mechanische Größe (B x H x T)
Gewicht
Material des Gehäuses
Panelmontage
Leistung
Eingangsspannung
Energieverbrauch (max.)
Eingangssicherung
Prozessor und Speicher
CPU
RAM
2
Hinweis!
Bei dem HMI-/NaviPad-Anschluss handelt es sich um eine
POE (Power over Ethernet)-Verbindung und diese ist nur
für HMI/NaviPad geeignet. Es gibt keine anderen zulässi-
gen Anschlüsse.
Informationen zur Handhabung des NaviPad finden Sie im
Abschnitt „Installation, Betrieb und Wartung" für das Lüf-
tungsgerät unter www.systemair.com.
2.3

Reinigen des NaviPad

Ziehen Sie das NaviPad ab und reinigen Sie es mit einem
trockenen Tuch und einem Reinigungsprodukt für
Touchscreens.
215 x 145 x 30 mm
631 g
TPE, PE
Halterung
24 V/DC (20 bis 48 V/DC)
10 W
Interne PTC-Sicherung
i.MX6 DualLite 2* ARM Cortex-A9 1 GHz
1 GB
