SystemAir NaviPad Kurzanleitung
Access-softwareversion 4.0-1-04/5
Verwandte Anleitungen für SystemAir NaviPad
Inhaltszusammenfassung für SystemAir NaviPad

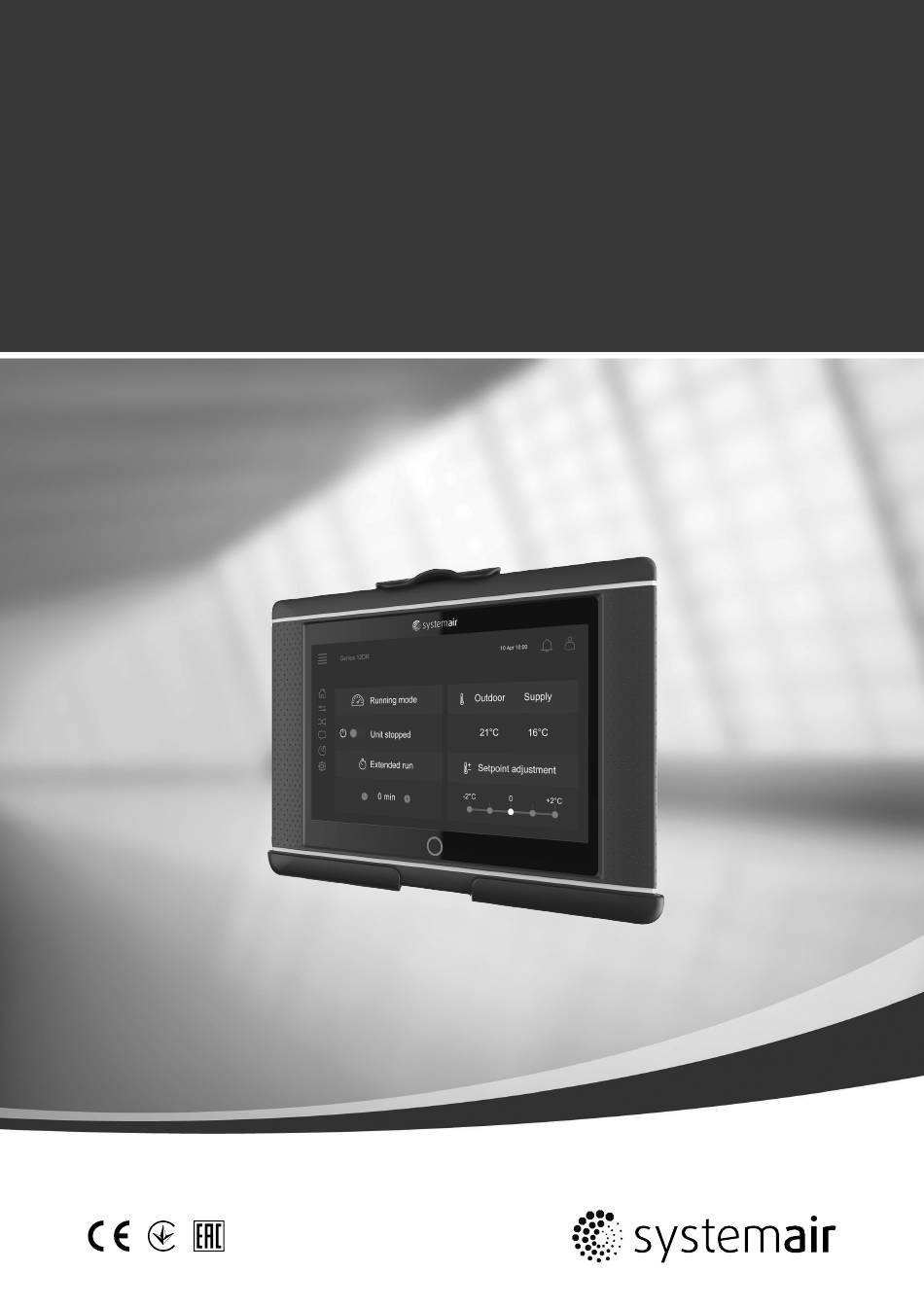

- Seite 1 Kurzanleitung Access-Softwareversion 4.0-1-04/5 Aus dem Englischen übersetztes Dokument | 1516712 · A003...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 1516712 | A003...
-
Seite 3: Inhaltsverzeichnis
Übersicht Betrieb .......5 3.1.2 Status Eingänge/ Ausgänge .........5 3.1.3 Temperaturregelung ....6 3.1.4 Ventilatorsteuerung ....6 3.1.5 Abrufsteuerung ......6 3.1.6 Feuer/Rauch ......6 3.1.7 Feuchtigkeitsregler .....7 Ablaufdiagramm ........7 Sprache..........7 Zeiteinstellungen ........8 Konfiguration ........9 Erweiterte NaviPad-Einstellungen ..... 10 Keine Kommunikation ........11 1516712 | A003... -
Seite 5: Allgemeines
Da die Benutzerschnittstelle des Lüftungsgeräts einen Webserver mit Webseiten aufweist, ist es möglich, einen Compu- ter zum Browsen durch die Benutzerschnittstelle zu verwenden. Ermitteln Sie die IP-Adresse des Lüftungsgeräts mithil- fe von NaviPad (siehe Beispiel 4) und geben Sie diese dann im Adressfeld eines Internetbrowsers ein. Wichtig •... -
Seite 6: Startassistent
NaviPad koppeln möchten. Verwenden Sie die Seriennummer des Reglers im Lüftungsgerät, um sicherzugehen, dass Sie das korrekte Lüftungsgerät mit NaviPad verbinden. Wird der Start-up Wizard abgebrochen, startet er beim nächsten Einschalten des NaviPad erneut. Dies ist so oft der Fall, bis der Start-up Wizard erfolgreich beendet wurde. -
Seite 7: Tastatur
Allgemeines | Gerätename 20 Dez 14:35 Betriebsmodus Außenbereich Zufuhr Normale Geschwindigkeit 31,3 °C 16,1 °C Verlängerter Betrieb Sollwerteinstellung -2°C +2°C 120 min Abbildung 4: Die Startseite zeigt eine Übersicht des Betriebszustands des Lüftungsgeräts an. Hinweis! Sie können per Home-Taste, Abbildung 1, (1) jederzeit zur Systemübersicht zurückkehren. Tastatur Wenn ein Name, Wert oder Passwort geändert/eingegeben werden muss, erscheint am unteren Rand des Touch- screens eine Tastatur. -
Seite 8: Benutzerebenen
| Alarme Benutzerebenen Lesen/Schreiben – Startseite (Abbildung 1) Folgende Funktionen können im Endnutzermodus verwendet werden: Endnutzer Stoppen des Lüftungsgeräts zu Wartungszwecken (z. B. Austauschen des Wenn ausgeloggt Filters), Ändern der Zeit für verlängerten Betrieb sowie Ändern des Temperatursollwerts. Durchlaufdiagramm und aktive Alarme werden in der Alarmliste angezeigt. Bedienermodus —... -
Seite 9: Reglereinstellungen
Reglereinstellungen | Rufen Sie den aktuellen Alarm auf und wählen Sie eine Aktion aus: quittieren, blockieren oder entsperren. Reglereinstellungen Die Menüs und Funktionen weichen möglicherweise je nach aktueller Konfiguration und/oder auf dem Lüftungsgerät laufender Version der Anwendung ab. Datum und Einstellungen Datum und Einstellungen 20 Dez 14:35 >... -
Seite 10: Temperaturregelung
Im Beispiel ist der für die Zuluft festgelegte Temperaturreglertyp dargestellt. Um den Sollwert zu ändern, tippen Sie auf den aktuellen Wert und nehmen Sie die erforderliche Einstellung im folgenden Pop-up-Menü vor. Bestätigen Sie mit OK. (Editierbarer Text und Werte werden im NaviPad in Blau dargestellt.) 3.1.4 Ventilatorsteuerung Einstellungen für die Ventilatorregelung. -
Seite 11: Feuchtigkeitsregler
Sie zu den entsprechenden Einstellungen und bzw. oder zur Übersichtsseite weitergeleitet. Sprache Spracheinstellungen. • Um NaviPad mit allen angeschlossenen Lüftungsgeräten zu synchronisieren, rufen Sie das System- Dashboard auf, indem Sie auf die Home-Taste Abbildung 1 tippen, (1). Tippen Sie auf wählen Sie die Sprache aus. -
Seite 12: Zeiteinstellungen
| Reglereinstellungen Zeiteinstellungen In diesem Menü können Sie das Datum und die Uhrzeit sowie sonstige Systemeinstellungen vornehmen. Einstellungen für: • Datum und Uhrzeit • Zeitplan für Betriebszeit (Beispiel 2 und 3) • Zeitplan für Feiertage • Zeitplan für zusätzliche Zeitgruppen Für jeden Tag gibt es zwei individuelle Betriebszeiträume;... -
Seite 13: Konfiguration
Reglereinstellungen | Konfiguration • Systemeinstellungen • Funktion (Beispiel 4) • Einstellungen für E/A-Zuordnung • Alarmkonfiguration (Beispiel 5) • PID-Regler Beispiel 4: Funktionskonfiguration Konfiguration > Funktionen > Funktionsaktivierung 20 Dez 14:35 Ventilatorkompensationskurven Nein Supportregler Nein CO2-Regler Rufen Sie Funktionsaktivierung auf, um eine Funktion zu aktivieren. Wählen Sie die zu aktivierende Funktion aus und wählen Sie im angezeigten Pop-up-Menü... -
Seite 14: Erweiterte Navipad-Einstellungen
Erweiterte HMI- Einstellungen NaviPad neu starten • Verfügbare Geräte (Lüftungsgeräte) (Beispiel 6) • Passwort ändern • Ethernet • Auf Werkseinstellungen von NaviPad zurücksetzen (Beispiel 7) • Software-Update Weitere Informationen finden Sie im Dokument Access 4x Modbus_BACnet manual 1516712 | A003... -
Seite 15: Keine Kommunikation
Falls mehrere Lüftungsgeräte im selben IP-Subnetz vorhanden sind, wird eine Liste der verfügbaren Lüftungsgeräte angezeigt. Die IP-Adresse des NaviPad selbst wird über der Kopfzeile zur Auswahl der Geräte angezeigt. Beispiel 7: Auf Werkseinstellungen von NaviPad zurücksetzen Sie werden aufgefordert, den Vorgang zu bestätigen. - Seite 16 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
