SystemAir NaviPad PD70-C Einbauanleitung
Quicklinks
Verwandte Anleitungen für SystemAir NaviPad PD70-C
Inhaltszusammenfassung für SystemAir NaviPad PD70-C
- Seite 1 Einbauanleitung NaviPad PD70-C...
- Seite 2 Inhaltsverzeichnis 1 Einleitung............. 1 Produktbeschreibung ........1 2 NaviPad............... 1 So montieren Sie die NaviPad- Halterung........... 1 Anschließen des NaviPad ......2 Reinigen des NaviPad ........2 Technische Daten ........2 Abmessungen des NaviPad und der NaviPad-Halterung ........4 3 EU-Konformitätserklärung ........5...

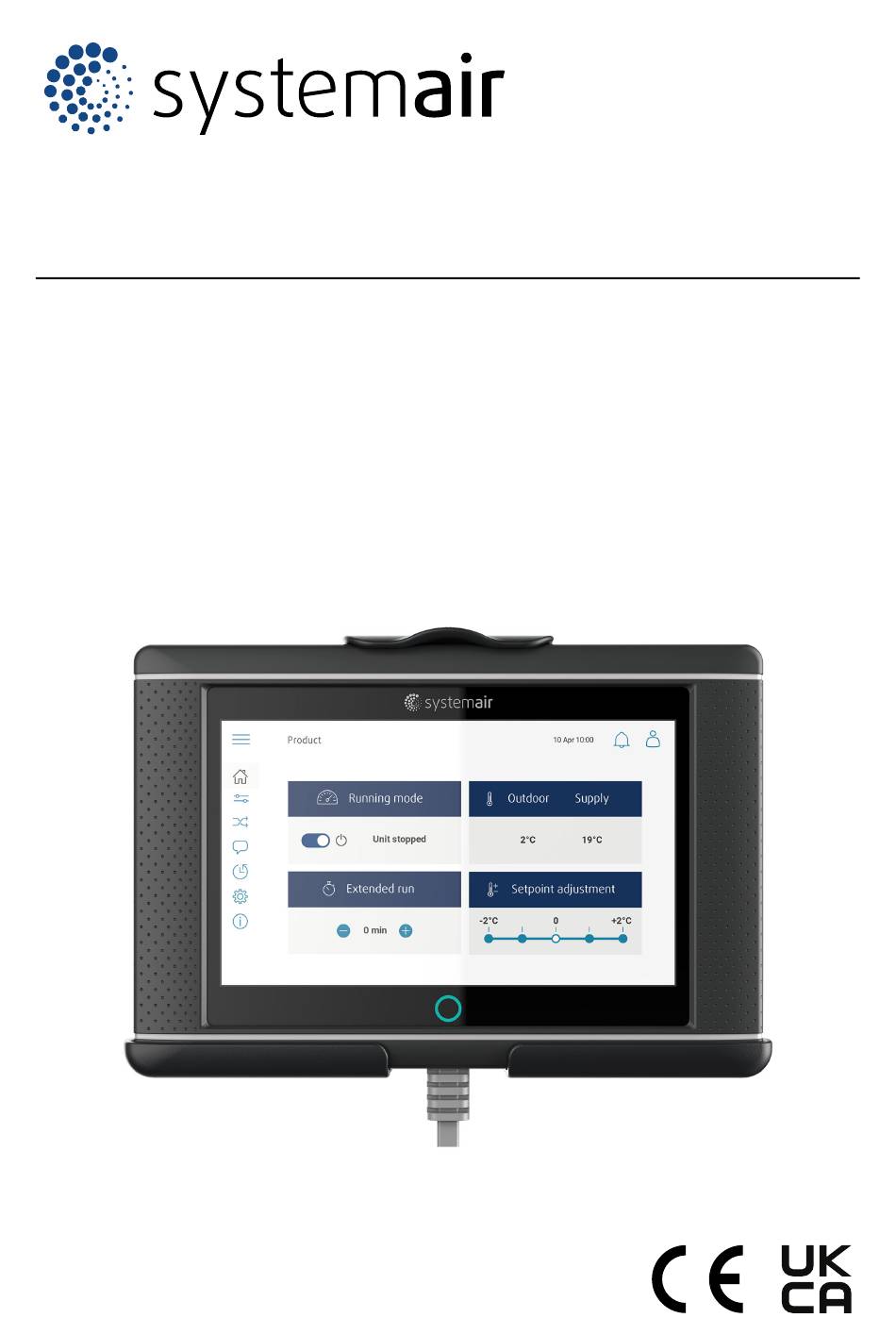

- Seite 3 Einleitung NaviPad Produktbeschreibung NaviPad ist ein Bedienfeld (HMI) für das Zugriffskontrollsy- stem von Systemair. Bei dem Produkt handelt es sich um einen IPS-basierten, hochauflösenden 7-Zoll-Touchscreen. Das Produkt wird in der Hand gehalten oder an ein Lüftungs- gerät mithilfe der mitgelieferten NaviPad-Halterung angebracht.
- Seite 4 Informationen zur Handhabung des NaviPad finden Sie im die Schrauben nicht das Gehäuse des Abschnitt „Installation, Betrieb und Wartung“ für das Lüf- Produkts durchdringen und dadurch tungsgerät unter www.systemair.com. Lecks verursachen. Wenn die NaviPad-Halterung an einer Wand mon- Reinigen des NaviPad tiert wird, verwenden Sie der Wandstruktur entspre- chende Schrauben.
- Seite 5 Display Diagonale Größe 7 Inch Auflösung (Verhältnis) 1.024 x 600 (16:9) Farben 16,7 M Betrachtungswinkel (hor./vert.) 70 + 70°/50 + 60° Hintergrundbeleuchtung LED-Hintergrundbeleuchtung 1,9 W Helligkeit der Hintergrundbeleuchtung 220 cd/m2 Dimmerfunktion der Hintergrundbeleuchtung über PWM-Regler Art des Displays IPS-Panel Art des Touchscreens kapazitiv Kommunikation über Ethernet Physische Schnittstelle (Steckverbindung)
- Seite 6 Abmessungen des NaviPad und der NaviPad-Halterung c/c D 40.3 59,4 77,5...
- Seite 7 EU-Konformitätserklärung Wir, der Hersteller Hersteller Systemair AB Adresse Industrivägen 3 SE-73930 Skinnskatteberg Schweden erklären in alleiniger Verantwortung, dass die Produkte Machine Bedieneinheit Type/Model NaviPad erfüllt die geltenden Bestimmungen der folgenden EN 61000-6-1:2007 Richtlinien und Normen Elektromagnetische Verträglichkeit (EMV) – Teil 6-1: Niederspannungsrichtlinie 2014/35/EG Fachgrundnormen –...
- Seite 8 © Copyright Systemair AB Alle Recht vorbehalten Systemair AB behält sich das Recht vor, seine Produkte ohne vorherige Benachrichtigung zu ändern. Dies gilt auch für bereits bestellte Produkte, solange diese Änderung keinen Einfluss auf die zuvor vereinbarten Produktspezifikationen hat. Aus dem Englischen übersetztes Dokument...
