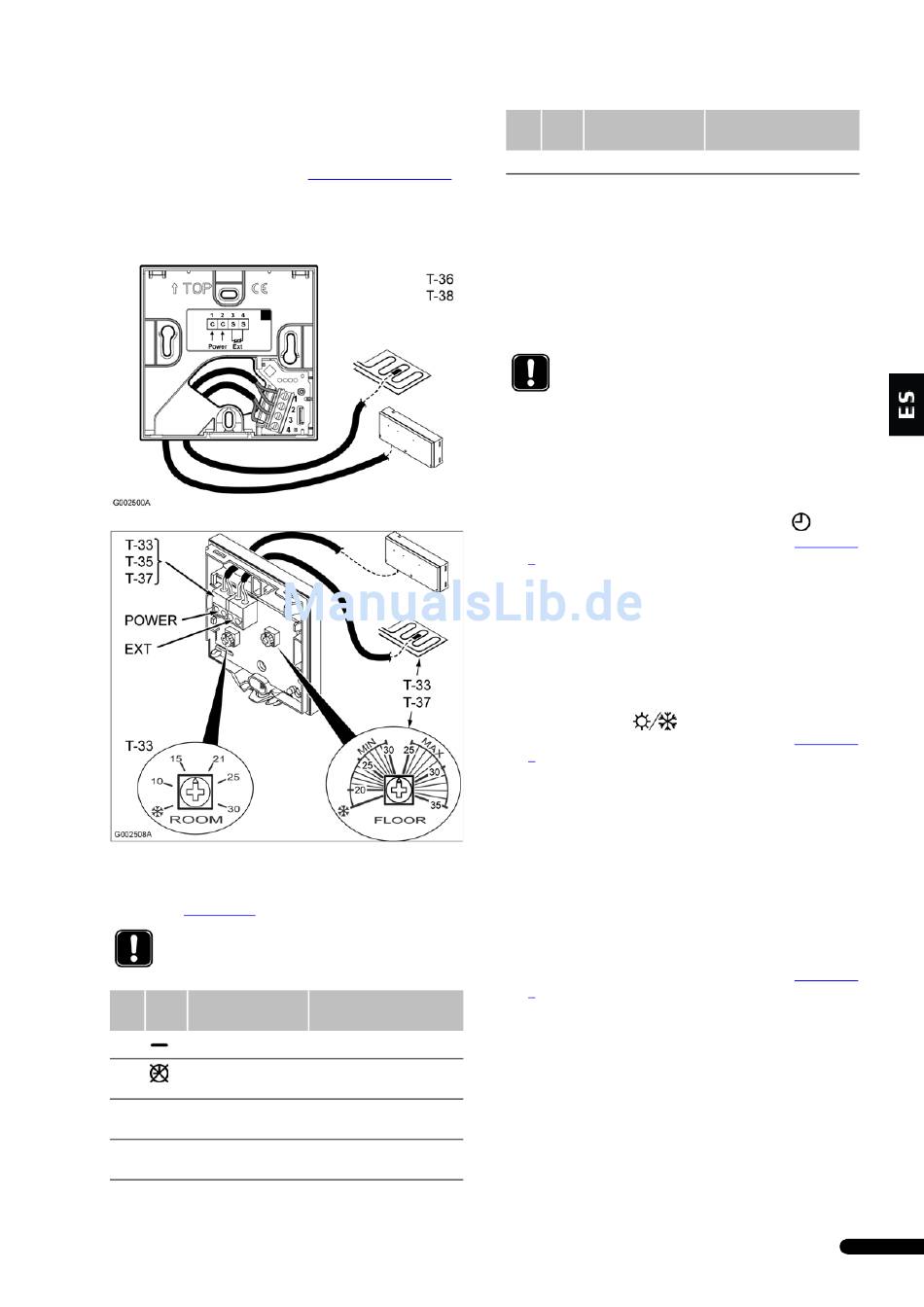

4.4 Conexión de los termostatos
1. Asegúrese de que se cumplen las condiciones necesarias para
el funcionamiento de la conexión automática al conectar los
termostatos. Véase el apartado
2. En cada termostato, conecte el cable a la unidad base en el
conector marcado como Power (Alimentación).
En Uponor Termostato T-34, conéctelo al único conector.
3. En Uponor Unidad Base, conecte un cable del termostato en
la posición 1 y el otro cable en la posición 2, 3 ó 4.
Consulte la siguiente tabla y el diagrama de cableado del
apartado 4.1, página 5.
NOTA
Los dos cables del termostato son de tipo no
polarizado.
Pos. Marc Icono de
a calefacción
1 Terminal común
2 Sin control del
programador
3* Z1 Control del
programador zona 1
4* Z2 Control del
programador zona 2
UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
4.2 Auto-linking, página 5.
Refrigeración*
Terminal común
Sin control del
programador
Control del programador
Sin refrigeración para esta
habitación
Pos. Marc Icono de
a calefacción
* = sólo C-35
4. Si se utiliza una sonda de suelo opcional o una sonda remota,
conecte el cable al conector marcado como EXT. Consulte las
ilustraciones anteriores.
5. (sólo T-33) Ajuste el valor definido de temperatura de la
habitación con el potenciómetro marcado como ROOM
(Habitación).
6. (sólo T-33 y T-37) Ajuste la sonda de suelo opcional para una
temperatura máxima o una temperatura mínima con el
potenciómetro marcado como FLOOR (Suelo).
NOTA
Todos los termostatos Uponor están protegidos
contra la congelación con una temperatura mínima
de +5 grados.
4.5 Conexión de Uponor Programador I-36
(sólo C-35)
Para conectar un programador a la unidad base:
1. Conecte el programador en las posiciones 1 y 2,
Consulte el diagrama de cableado en el apartado
5.
4.6 Conexión de un interruptor de
calefacción/refrigeración (sólo C-35)
Si la instalación dispone de una unidad de refrigeración, el modo
Uponor Control System Cableado puede activarse con un relé de
calefacción/refrigeración.
1. Conecte el interruptor de calefacción/refrigeración en las
posiciones 11 y 12, .
Consulte el diagrama de cableado en el apartado
5.
4.7 Conexión de una sonda de punto de rocío
(sólo C-35)
Si la instalación está equipada con una sonda de punto de rocío,
Uponor Control System Cableado cerrará los actuadores en todas
las zonas cuando se alcance el punto de rocío.
1. Conecte el interruptor del módulo de punto de rocío en las
posiciones 4 y 5.
2. Conecte la alimentación del módulo de punto de rocío en las
posiciones 6 y 7.
Consulte el diagrama de cableado en el apartado
5.
Refrigeración*
.
4.1, página
4.1, página
4.1, página
