Wickle etwa 40 cm Film von der Spule ab.
Hebe den Hebel der Führungsrollen (4—5) ab.
Lege den Film von vorn nach hinten unter die oberen Füh-
rungsrollen (4—5) und über die Zahntrommel (3).
Lasse den Hebel der Führungsrollen (4 —5) IOS,und achte
darauf, dab die Zahne der Zahntrommel (3) richtig in die
Perforation eingreifen.
O
Klappe den Führungshebel (6) am Bildfenster nach oben.
Lege den Film nach Bildung einer Schleife von oben nach
unten ziehend in den Filmkanal (8).
Der höchste Punkt der Schleife soll ca. 4 —5 cm über der
Schutzkappe (15) sein.
Klappe den Führungshebel (6) wieder nach unten.
Oberzeuge Dich durch lei&tes Ziehen des Films nach oben,
dab der Greifer (37) gefaßt hat.
o Drucke den Hebel der unteren Andruckrollen (9—10) nad
untem
O Führe den Film nad Bildung der unteren Schleife zwi-
Schen den Andruckrollen (9—10) und der Zahntrommel (3)
hindurch.
(Schleifebis dicht an den Verstellknopf(14) legen).
Lasse den Hebel der Andruckrollen (9 —10) IOS.
Achte darauf, daß die Zähne der Zahntrommel (3) gut in
die Perforation des Films eingreifen.
Stecke eine Leerspule (11) auf den unteren Spulendorn (2).
O Führe das Filmende in den Befestigungsschlitz im Kern
dieser Spule (11), und wickle durch Drehen der Spule von
Hand im Uhrzeigersinn eine Lage Film auf.
20 21 22 23 242526
34
30
31

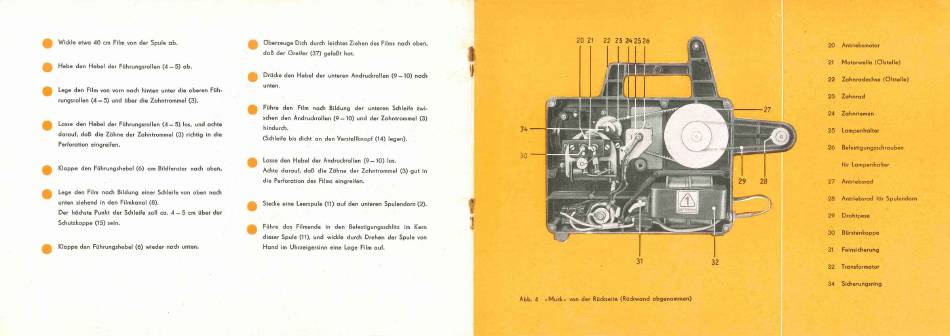

Abb. 4 "Muck" von der Rückseite (Rückwand abgenommen)
Antriebsmotor
20
Motorwelle (Olstelle)
21
Zahnrodachse (Olstelle)
22
Zahnrad
23
27
24 Zahnriemen
Lampenhalter
25
Befestigungsschrauben
26
für Lampenhalter
29
28 Antriebsrad
27
Antriebsrad for Spulendorn
28
29 Drahtpese
Bürstenkappe
30
31 Feinsicherung
32
32 Transformator
Siderungsring
34
