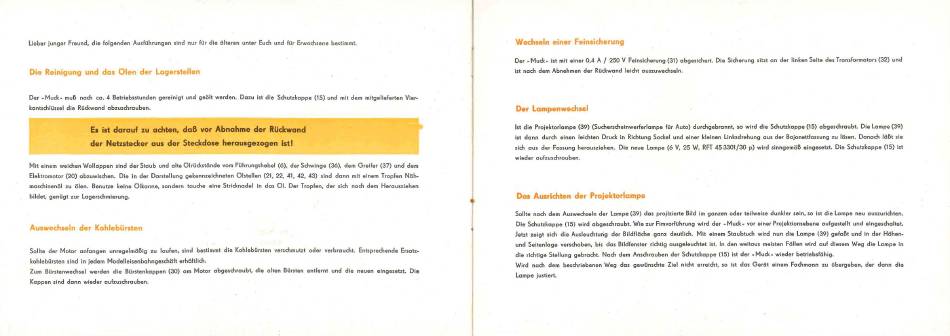

DEFA MUCK Bedienungsanleitung Seite 7

Lieber junger Freund, die folgenden AusführungenSind nur für die älteren unter Eudl und für Erwachsene bestimmt.
Die Reinigung und das Olen der Lagerstellen
Der muß nach ca. 4 Betriebsstundengereinigt und geölt werden. Dazu ist die Schutzkappe(15) und mit dem mitgelieferten Vier-
kantschlüssel die Rückwand abzuschrauben.
Es ist darauf zu achten. daß vor Abnahme
der Netzstecker aus der Steckdose herausgezogen ist!
Mit einem weichen Wollappen Sind der Staub und alte Olrückstönde vom Führungshebel (6), der Schwinge (36), dem Greifer (37) und dem
Elektromotor (20) abzuwischen. Die in der Darstellung gekennzeichneten Olstellen (21, 22, 41, 42, 43) Sind dann mit einem Tropfen Näh-
maschinenöl zu ölen. Benutze keine Olkanne, sondern tauche eine Stricknadel in das 01. Der Tropfen, der sidl nach dem Herausziehen
bildet, genUgt zur Lagerschmierung.
Auswechseln der Kohlebürsten
Sollte der Motor anfangenunregelmäßig zu laufen,sind bestimmtdie Kohlebürsten verschmutzt Oderverbraucht.
kohlebürstenSind in jedem Modelleisenbahngeschäft e rhältliå.
Zum Bürstenwechsel w erden die Bürstenkappen(30) am Motor abgeschraubt, die alten Bürsten entfernt und die
Kappen Sind dann wieder aufzuschrauben.
der Rückwand
Entspreående Ersatz-
neuen eingesetzt. Die
Wechseln einer Feinsicherung
Der -Muck. ist mit einer A / 250 V Feinsicherung (31) abgesichert.Die
ist nadl dem Abnehmen der Rückwand lei&t auszuwechseln.
Der Lampenwechsel
1st die Projektorlampe (39) (Suchersåeinwerferlampe für Auto) durchgebrannt, so Wird die S&utzkappe (15) abgeschraubt. Die Lampe (39)
ist dann durch einen leiåten Druck in Richtung Sockel und einer Heinen Linksdrehung aus der Bajonettfassung zu lösen. Danach läßt Sie
Sid aus der Fassungherausziehen. Die neue Lampe(6 V, 25 W, RFT45 3301/30 p) Wird sinngemäßeingesetzt. Die Schutzkappe(15) ist
wieder aufzuschrauben.
Das Ausrichten der Projektorlampe
Solite nach dem Auswedseln der Lampe (39) das projizierte Bild im ganzen Oder teilweise dunkler sein, so ist die Lampe neu auszurichten.
Die Sdutzkappe (15) Wird abgeschraubt. Wie zur Fimvorführung Wird der -Muck. vor einer Projektionsebene aufgestellt und eingeschaltet.
Jetzt zeigt sich die Ausleuchturig der Bildfläche ganz deutli&. Mit einem Staubtuch Wird nun die Lampe (39) gefaßt und in der Höhen-
und Seitenlage verschoben, bis das Bildfenster richtig ausgeleuåtet ist. In den weitaus meisten Fällen Wird auf diesem Weg die Lampe in
die richtige Stellung gebracht. Nach dem Ansårauben der Schutzkappe(15) ist der Muckswieder betriebsfähig.
Wird nach dem beschriebenen Weg das gewünschteZiel nidt erreicht, so ist das Geröt einem Fachmannzu übergeben, der dann die
Lampe justiert.
sitzt an der linken Seite desTransformators (32) und
