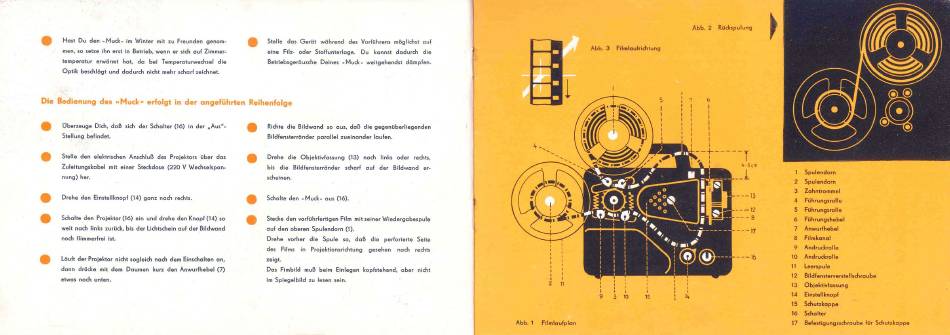

DEFA MUCK Bedienungsanleitung Seite 4

Hast Du den »Muck" im Winter mit zu Freunden genom-
men, so setze ihn erst in Betrieb, wenn er Sid auf Zimmer-
temperatur erwärmt hat, da bei Temperaturwechsel die
Optik beschlägt und dadurch nicht mehr scharf zeichnet.
Die Bedienungdes "Muck" erfotgt in der angeführten Reihenfolge
Uberzeuge Dich, dab sich der Schalter (16) in der Ausa-
Stellung befindet.
Stelle den elektrischen Anschluß des Projektors über das
Zuleitungskabel mit einer Steckdose (220 V Wechselspan-
nung) her.
Drehe den Einstellknopf (14) ganz nach rechts.
Schalte den Projektor (16) ein und drehe den Knopf (14) so
weit nach links zurück, bis der Lichtschein auf der Bildwand
noch flimmerfrei ist.
Löuft der Projektor nicht sogleich nach dem Einschalten an,
dann drücke mit dem Daumen kurz den Anwurfhebel (7)
etwas nach untem
Stelle das Geröt wöhrend des Vorführens möglichst auf
eine Filz- Oder Stoffunterlage. Du kannst dadurch die
Betriebsgeräusche Deines *Muck u weitgehendst dämpfen.
Richte die Bildwand so aus, dab die gegenüberliegenden
Bildfensterränder parallel zueinander laufen.
Drehe die Objektivfassung (13) nach links Oder rechts,
bis die Bildfensterränder scharf auf der Bildwand er-
scheinen.
Schalte den Muck„ aus (16).
Steckeden vorführfertigenFilm mit seinerWiedergcbespule
auf den Oberen Spulendorn (1).
Drehe vorher die Spule so, dab die perforierte Seite
des Films in Projektionsrichtung gesehen nach rechts
zeigt.
Das Fimbild rnuß beim Einlegen kopfstehend, aber nicht
im Spiegelbild zu Jesen sein.
Abb.
Abb. 3 Filmlaufri&tung
o o
9
3 14
Abb. Filmlaufplan
Rückspulung
2
o
C.Scm
1 Spulendorn
Spuiendorn
2
3 Zahntrommel
13
4 Führungsrollo
5 Führungsrolle
---8
6 Führungshebel
7 Anwurfhebel
Filmkanal
8
9 Andruckrolle
Andruckrolle
16 10
Leerspule
11
12 Bild fensterverstellschraube
Objektivfassung
13
14 Einstellknopf
15 Sd utzkappe
Schalter
16
17 Befestigungss&raube fur Schutzkappe
