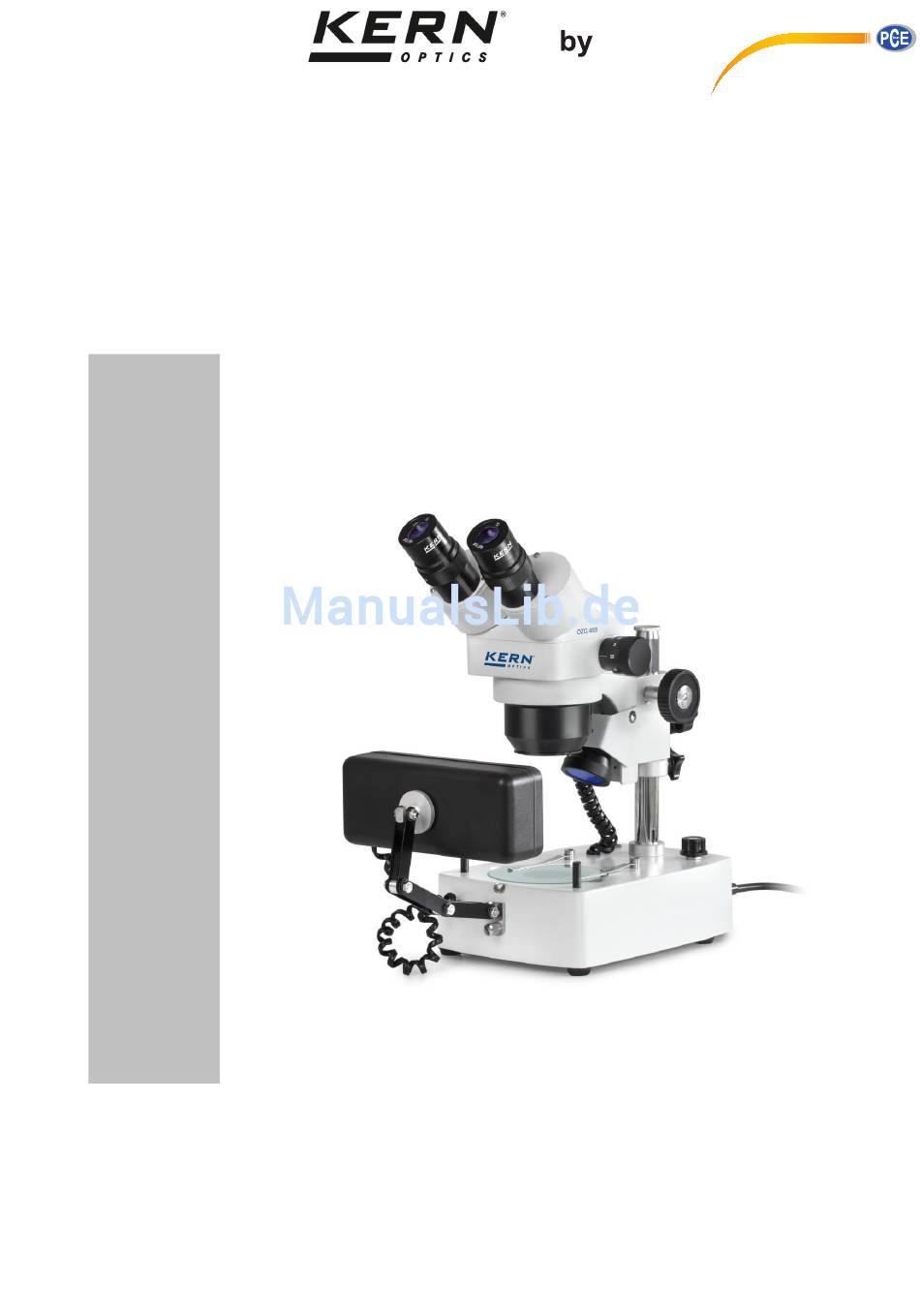

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Betriebsanleitung Mikroskop (Stereo-Zoom) OZG 493 Version 1.0 01/2015 OZG_493-BA-d-1510...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vor Gebrauch ................3 Allgemeine Hinweise ........................ 3 Hinweise zur Elektrik........................ 3 Aufbewahrung .......................... 4 Wartung und Reinigung ......................5 Nomenklatur ................. 6 Grunddaten .................. 7 Zusammenbau ................8 Bedienung und Funktionsweise ..........10 Erste Schritte .......................... 10 Augenabstand einstellen ....................... 10 Einstellung der Vergrößerung .................... -
Seite 3: Vor Gebrauch
1 Vor Gebrauch 1.1 Allgemeine Hinweise Die Verpackung muss vorsichtig geöffnet werden, um zu verhindern dass darin enthaltenes Zubehör auf den Boden fällt und zerbricht. Allgemein sollte immer sehr achtsam mit einem Mikroskop umgegangen werden, da es sich dabei um ein empfindliches Präzisionsinstrument handelt. Das Vermeiden von abrupten Bewegungen bei der Bedienung oder beim Transport ist deshalb besonders wichtig, um vor allem die optischen Bestandteile nicht zu gefährden. -
Seite 4: Aufbewahrung
1.3 Aufbewahrung Man sollte es vermeiden das Gerät direktem Sonnenlicht, hohen oder zu niedrigen Temperaturen, Erschütterungen, Staub und hoher Luftfeuchtigkeit auszusetzen. Der geeignete Temperaturbereich beträgt 0 - 40° C und eine relative Luftfeuchtigkeit von 85 % sollte nicht überschritten werden. Das Gerät sollte sich immer auf einer festen, glatten und horizontalen Oberfläche befinden. -
Seite 5: Wartung Und Reinigung
Spezialreiniger für optische Linsen Spezielle optische Reinigungstücher Blasebalg Pinsel Bei einem korrekten Umgang und regelmäßiger Überprüfung funktioniert das Mikroskop viele Jahre lang reibungslos. Sollte dennoch eine Reparatur notwendig sein, kontaktieren Sie Ihren KERN-Händler oder unseren Technischen Service. OZG_493-BA-d-1510... -
Seite 6: Nomenklatur
2 Nomenklatur OZG_493-BA-d-1510... -
Seite 7: Grunddaten
Standard-Konfiguration Modell Tubus Okular Sehfeld Objektiv Ständer Beleuchtung KERN Zoom 12V / 10W Halogen (Auflicht) Ø 28 – 5,6 0,7x – 3,6x OZG 493 Binokular HWF 10x Ø 21,5 mm Säule 12V / 10W Halogen (Durchlicht) 10W Fluoreszenz (Frontlicht) OZG_493-BA-d-1510... -
Seite 8: Zusammenbau
4 Zusammenbau Der erste Schritt besteht darin den Mikroskopständer auf eine feste und ebene Fläche zu stellen. Der Halter samt darauf fixiertem Kopf befindet sich bereits an der Säule des Ständers, es muss aber auf jeden Fall kontrolliert werden, ob er sicher und in der richtigen Position (vorzugsweise zentral nach vorne gerichtet) fixiert ist. - Seite 9 Fertig zusammengebautes Schmuckmikroskop (Stereo-Zoom) OZG_493-BA-d-1510...
-
Seite 10: Bedienung Und Funktionsweise
Sobald das linke und das rechte Sehfeld sich exakt überlagern, ist der richtige Augenabstand eingestellt. 5.3 Einstellung der Vergrößerung Da es sich beim KERN OZG 493 um ein Stereo-Zoom-Mikroskop handelt, wird hier die Einstellung der Vergrößerung über die beiden Zoom-Einstellräder an der linken und rechten Seite des Mikroskopkopfes gewährleistet. -
Seite 11: Dioptrienausgleich Und Fokussierung
5.4 Dioptrienausgleich und Fokussierung Eine besondere Eigenschaft, die Stereomikroskope besitzen, ist die Ausstattung der Optik mit einem relativ großen Schärfentiefe-Bereich. Um diese Eigenschaft optimal ausnutzen zu können, muss jeder Anwender die Fokussierungsmechanismen für sich richtig aufeinander abstimmen. Die hierzu nötigen Arbeitsschritte werden nachfolgend beschrieben. 1. -
Seite 12: Einstellung Des Ständers
5.5 Einstellung des Ständers Drehmoment der Fokus-Räder Das Drehmoment der Fokus-Räder wird eingestellt, indem der Ring, der um die Achse des linken Fokus-Rades angebracht ist, gedreht wird. Hierfür benötigt man einen Spezialschlüssel, der im Lieferumfang enthalten ist. Der Ring besitzt Löcher, in die sich der Schlüssel einhaken lässt, um ihn dann in die gewünschte Richtung drehen zu können. -
Seite 13: Verwendung Der Augenmuscheln / High Eye Point Okulare
5.6 Verwendung der Augenmuscheln / High Eye Point Okulare Die im Lieferumfang enthaltenen Augenmuscheln können grundsätzlich immer benutzt werden, da sie störendes Licht, das von Lichtquellen aus der Umgebung am Okular reflektiert wird, abschirmen und somit eine bessere Bildqualität entstehen lassen. -
Seite 14: Beleuchtungssteuerung
5.7 Beleuchtungssteuerung Ein in der linken hinteren Ecke der Ständerbasis angebrachter Hauptschalter sorgt dafür, dass das Gerät bei eingestecktem Netzstecker mit Strom versorgt werden kann. Steuerung Beleuchtung vielseitig lässt sich nach Anwendungsanforderung anhand eines Schaltrades in der rechten hinteren Ecke der Ständerbasis regeln. -
Seite 15: Verwendung Von Dunkelfeldeinsatz + Objektklemme
5.8 Verwendung von Dunkelfeldeinsatz + Objektklemme Als unerlässliches Zubehör, um Schmuck und Edelsteine mikroskopisch zu untersuchen, gelten Dunkelfeldeinsatz und Objektklemme. Die Montage ist sehr simpel. Der Dunkelfeldeinsatz wird einfach anstelle des eingelegten Ständereinsatzes verwendet und mit der Feststellschraube fixiert. Die Objektklemme kann auf einen der beiden Metallstifte, die an den vorderen Ecken der Ständerbasisoberfläche aufgeschraubt sind, gesetzt werden. -
Seite 16: Optische Daten
6 Optische Daten 7 Ausstattung Modellausstattung Modell KERN Bestell- nummer OZG 493 WF 5x / Ø 16,2 mm ○○ OZB-A4101 WF 10x / Ø 21,5 mm ●● OZB-A4106 Okulare WF 15x / Ø 15 mm ○○ OZB-A4103 WF 20x / Ø 10 mm ○○... -
Seite 17: Fehlersuche
8 Fehlersuche Elektrik Problem Mögliche Ursachen Die Beleuchtung (wenn vorhanden) Das Stromkabel ist nicht oder nicht richtig lässt sich nicht einschalten angeschlossen Die Lampe ist nicht eingebaut Die Lampe ist durchgebrannt Die Sicherung ist durchgebrannt Der Helligkeitsregler ist auf unterster Stufe eingestellt Die Lampe ist durchgebrannt Eine falsche Lampe wurde verwendet... -
Seite 18: Service
Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzten Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. 10 Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
