Gefahr der Auslösung eines elektrischen Schocks. 1.2 Hinweise zur Elektrik (OZM 541, OZM 544) Vor dem Anschluss an ein Stromversorgungsnetz muss auf jeden Fall auf die Verwendung der richtigen Eingangsspannung geachtet werden. Auf jedem Gerät befindet sich die Angabe, wonach man sich bei der Netzkabelwahl richten muss, an der Rückseite direkt über der Anschlussbuchse.
1.3 Aufbewahrung Man sollte es vermeiden das Gerät direktem Sonnenlicht, hohen oder zu niedrigen Temperaturen, Erschütterungen, Staub und hoher Luftfeuchtigkeit auszusetzen. Der geeignete Temperaturbereich beträgt 0 - 40° C und eine relative Luftfeuchtigkeit von 85 % sollte nicht überschritten werden. Das Gerät sollte sich immer auf einer festen, glatten und horizontalen Oberfläche befinden.
Blasebalg Pinsel Bei einem korrekten Umgang und regelmäßiger Überprüfung funktioniert das Mikroskop viele Jahre lang reibungslos. Sollte dennoch eine Reparatur notwendig sein, kontaktieren Sie Ihren KERN-Händler oder unseren Technischen Service. OZM-5-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...

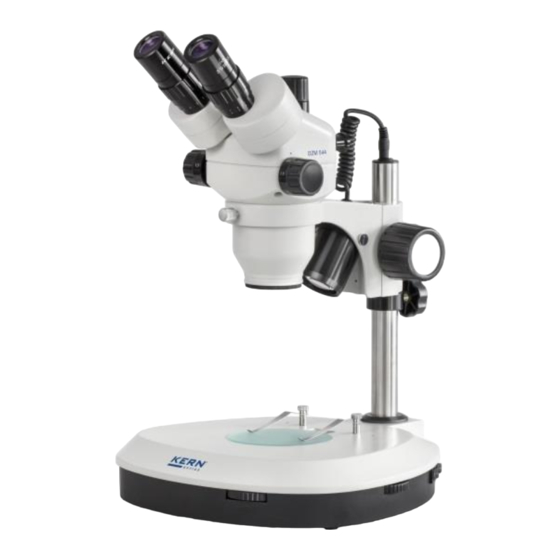

2 Nomenklatur Am Beispiel von OZM 544 (Trinokular / mit Beleuchtung) OZM-5-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Seite 8
Rückansicht OZM-5-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
4 Zusammenbau Der erste Schritt besteht darin den Mikroskopständer auf eine feste und ebene Fläche zu stellen. Mit Ständer ist die Ständerbasis (Aufstandsfläche) samt der damit fest verbundenen Metallsäule des Mikroskops gemeint. Der Halter befindet sich bereits an der Säule des Ständers, es muss aber auf jeden Fall kontrolliert werden, ob er sicher und in der richtigen Position (vorzugsweise zentral nach vorne gerichtet) fixiert ist.
Seite 11
Fertig zusammengebautes Stereo-Zoom-Mikroskop OZM-5-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
Sobald das linke und das rechte Sehfeld sich exakt überlagern, ist der richtige Augenabstand eingestellt. 5.3 Einstellung der Vergrößerung Da es sich bei der KERN OZM-5 Serie um Stereo-Zoom-Mikroskope handelt, wird hier die Einstellung der Vergrößerung über die beiden Zoom -Einstellräder an der linken und rechten Seite des Mikroskopkopfes gewährleistet.
5.4 Dioptrienausgleich und Fokussierung Eine besondere Eigenschaft, die Stereomikroskope besitzen, ist die Ausstattung der Optik mit einem relativ großen Schärfentiefe-Bereich. Um diese Eigenschaft optimal ausnutzen zu können, muss jeder Anwender die Fokussierungsmechanismen für sich richtig aufeinander abstimmen. Die hierzu nötigen Arbeitsschritte werden nachfolgend beschrieben. 1.
5.5 Einstellung des Ständers Drehmoment der Fokus-Räder Das Drehmoment der Fokus-Räder wird eingestellt, indem mit einer Hand eines der beiden Räder festgehalten wird und mit der anderen Hand das andere Rad gedreht wird. Ob das Drehmoment erhöht oder gesenkt wird, hängt von der Drehrichtung ab. Diese Funktion kann zum einen der Erleichterung der Schärfeeinstellung dienen und zum anderen das ungewollte Herunterrutschen des Mikroskopkopfes verhindern.
5.6 Verwendung der Augenmuscheln / High Eye Point Okulare Die im Lieferumfang enthaltenen Augenmuscheln können grundsätzlich immer benutzt werden, da sie störendes Licht, das von Lichtquellen aus der Umgebung am Okular reflektiert wird, abschirmen und somit eine bessere Bildqualität entstehen lassen.
5.7 Helligkeitseinstellung (OZM 542, OZM 544) Bei den Mikroskopen, die über integrierte Beleuchtung verfügen, sind an der rechten Seite der Ständerbasis die hierfür benötigten Ein-/Aus-Schalter angebracht (siehe Abbildung). Sofern der Hauptschalter eingeschaltet ist, lassen sich das Auflicht und das Durchlicht über diese beiden Schalter bedienen. Wenn man das Mikroskop von der rechten Seite betrachtet, ist der linke Schalter (3) für das Durchlicht und der rechte (4) für das Auflicht zuständig.
5.8 Verwendung von externen Beleuchtungseinheiten Wenn bei einem Mikroskop in seiner Standard-Ausstattung die Beleuchtung nicht optimal für die Anwendung ausgelegt ist, dann macht es häufig Sinn, eine externe Beleuchtungseinheit anzubringen, um dieses Problem zu bewältigen. Diese Beleuchtungseinheiten sind in zwei Gruppen untergliedert. ...
5.9 Anbau und Einstellung einer Kamera (OZM 543, OZM 544) trinokularen Geräte Serie OZM-5 können sowohl spezielle Mikroskopkameras als auch Spiegelreflexkameras angeschlossen werden, um Bilder oder Sequenzen eines Beobachtungsobjektes digital zu dokumentieren. Der Anschluss dafür befindet sich an der Mikroskopkopfoberseite (siehe Abbildung oben).
Seite 19
Für das korrekte Anbringen einer Mikroskopkamera ist ein Adapter mit einem C-Mount-Gewinde notwendig, der bei abgenommener Verschlusskappe auf den Adapter-Anschluss gesetzt wird. Insgesamt stehen hierfür drei fokussierbare Adapter zur Auswahl (siehe Abbildung unten), welche sich durch ihre miteingebaute Vergrößerung (0,3x, 0,5x, 1,0x) unterscheiden.
5.10 Verwendung von weiterem Zubehör Vorsatzobjektive Um den Vergrößerungsbereich eines der hier behandelten Stereo-Zoom-Mikroskope noch flexibler zu gestalten, besteht die Möglichkeit passende Vorsatzobjektive zu verwenden. Wie in Kapitel 7 „Ausstattung“ zu sehen ist, kann je nach Bedarf aus fünf verschiedenen achromatisch korrigierten Objektiven (0,37x, 0,5x, 0,7x, 1,5x, 2,0x) gewählt werden.
Seite 21
Kreuztisch Standard-Kreuztisch Kreuztisch für Durchlicht-Anwendung Zur einfacheren Handhabung eines Beobachtungsobjekts kann es nützlich sein zusätzlich einen mechanischen Kreuztisch Arbeitsfläche eines Stereomikroskops anzubringen. Für Geräte ohne Beleuchtung reicht die Verwendung eines Standrad-Kreuztisches (siehe Abbildung links) aus. Ist jedoch ein Durchlicht integriert, sollte ein spezieller Kreuztisch mit Durchlichtkompatibilität (siehe Abbildung rechts) herangezogen werden.
5.11 Lampenwechsel Die Geräte der Serie OZM-5 mit Beleuchtung sind alle mit LED-Lampen ausgestattet. Aufgrund der hohen Lebensdauer einer LED-Beleuchtung wird bei diesen Mikroskopen ein reiner Lampenwechsel nicht notwendig sein. Probleme mit der Beleuchtung würden daher in den meisten Fällen Defekte in der Elektrik als Ursache haben.
○ ○ ○ OZB-A5782 Weg: 100x86mm, für Auflicht Externe Die Informationen zu Externen Beleuchtungseinheiten finden Sie im Kern Optics Hauptkatalog ab Beleuchtung Seite 68 und auf unserer Website www.kern-sohn.com ● = Standard-Konfiguration ○ = Option OZM-5-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
8 Fehlersuche Elektrik Problem Mögliche Ursachen Die Beleuchtung (wenn vorhanden) Das Stromkabel ist nicht oder nicht richtig lässt sich nicht einschalten angeschlossen Die Lampe ist nicht eingebaut Die Lampe ist durchgebrannt Die Sicherung ist durchgebrannt Der Helligkeitsregler ist auf unterster Stufe eingestellt Die Lampe ist durchgebrannt Eine falsche Lampe wurde verwendet...
Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzten Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. 10 Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
