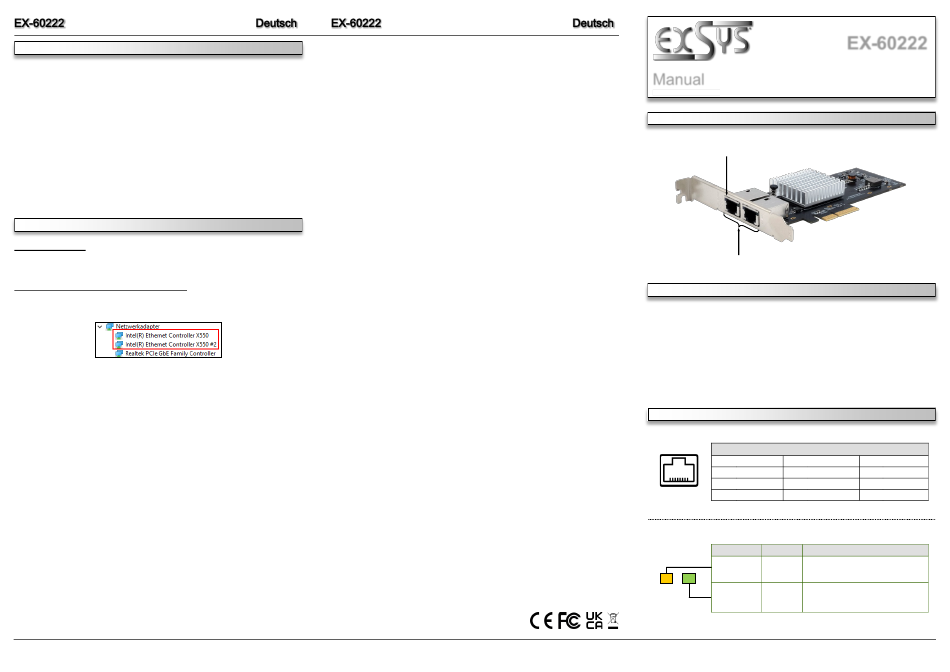

HARDWARE INSTALLATION
Bitte beachten Sie die folgenden Installationshinweise. Da es große Unterschiede zwischen den
PCs gibt, können wir Ihnen nur eine allgemeine Anleitung zur Installation der EX-60222 geben. Im
Zweifelsfall konsultieren Sie bitte das Handbuch Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
die Netzstecker aller Geräte.
2.
Lösen Sie die Gehäuseschrauben auf der Rückseite Ihres Computers und ziehen Sie das
Gehäuse vorsichtig ab.
3.
Suchen Sie nun einen freien PCI-Express-Steckplatz (x4 oder größer) und stecken Sie die
Karte vorsichtig in den gewählten PCI-Express-Steckplatz. Achten Sie darauf, dass die Karte
richtig sitzt und kein Kurzschluss entsteht.
4.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
5.
Schließen Sie nun das Computergehäuse mit den zuvor entfernten Schrauben.
TREIBER INSTALLATION
Windows / Linux
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Sollten die Treiber nicht automatisch installiert werden.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgende
neue Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2
Deutschland:
Schweiz:
Italia:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Industriestrasse 8
Dübendorfstrasse 17
Via Belvedere, 45/B
61449 Steinbach
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
www.exsys.de
3
Manual
Vers. 1.1 / 16.03.26
LAYOUT
Status LEDs per Port
2x RJ45 Port
DESCRIPTION & TECNICAL INFORMATION
The EX-60222 is a fast 10 Gigabit Ethernet card with two RJ45 ports, designed for the PCIe
(x4) bus. The EX-60222 supports a data transfer rate of up to 10000 Mbit per second. It
supports half and full duplex as well as auto-negotiation for automatic adaptation to the network
speed (10/100/1000/2500/5000/10000 Mbps). The Intel chipset used guarantees the highest
Compatibility:
PCI-Express x4 to x16
Operating System:
Windows 7 / 8.x / 10 / 11 / Server 20xx / Linux
Connectors:
2x 10 Gigabit Ethernet RJ45 Port
Extent of Delivery:
EX-60222, Low Profile Bracket, Manual
CONNECTORS & LEDS
RJ45 Port:
RJ45 Port
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
87654321
3
BI_DB+
6
BI_DB-
Status LEDs:
LED Name
Color
Yellow:
Yellow
Speed
Green:
Green
Off:
Steady on: Connected
LINK (ACT)
Green
Blinking:
Off:
4
EX-60222
Pin
Signal
7
BI_DD+
8
BI_DD-
LED Function
10Gbps
1000Mbps
10/100Mbps
Data transmission
No connection
