NOVUM Orbis Montageanleitung
Set
Vorschau ausblenden
Andere Handbücher für Orbis:
- Montageanleitung (34 Seiten) ,
- Montageanleitung (18 Seiten) ,
- Montageanleitung (16 Seiten)
Quicklinks
Wiek użytkowników
Age of users
Altersgruppe
3 - 14
NOVUM Sp. z o.o. Sp. k. ul. Bolesława Chrobrego 1, 12-100 Szczytno
NOVUM Sp. z o.o. Sp. k. ul. Bolesława Chrobrego 1, 12-100 Szczytno
INSTRUKCJA MONTAŻU
PL
ASSEMBLY INSTRUCTIONS
ENG
DEU
MONTAGEANLEITUNG
FRA
INSTRUCTIONS D'INSTALLATION
Ilość użytkowników
Number of users
Anzal der Benutzer
Nombre d'utilisateurs
22
Nazwa
Product
Name
Catégorie
1125
Przeznaczenie urządzenia
Purpose of device
Bestimmung des Spielgerätes
do zabawy na zewnątrz
for outdoor playing
zum draußen Spielen
e-mail: biuro@novumedukacja.pl
e-mail: eksport@novumgrom.com
Zestaw Orbis
Nr kat.
Orbis Set
Cat. no.
Orbis Set
Art.-Nr.
Orbis Set
Référence.
Zgodność z normą
In accordance with the standard
Geltende Norm
PN-EN 1176-1:2017
www.novumedukacja.pl
www.novum4kids.com
1125
Verwandte Anleitungen für NOVUM Orbis
Inhaltszusammenfassung für NOVUM Orbis
- Seite 1 3 - 14 PN-EN 1176-1:2017 for outdoor playing zum draußen Spielen NOVUM Sp. z o.o. Sp. k. ul. Bolesława Chrobrego 1, 12-100 Szczytno e-mail: biuro@novumedukacja.pl www.novumedukacja.pl NOVUM Sp. z o.o. Sp. k. ul. Bolesława Chrobrego 1, 12-100 Szczytno e-mail: eksport@novumgrom.com...

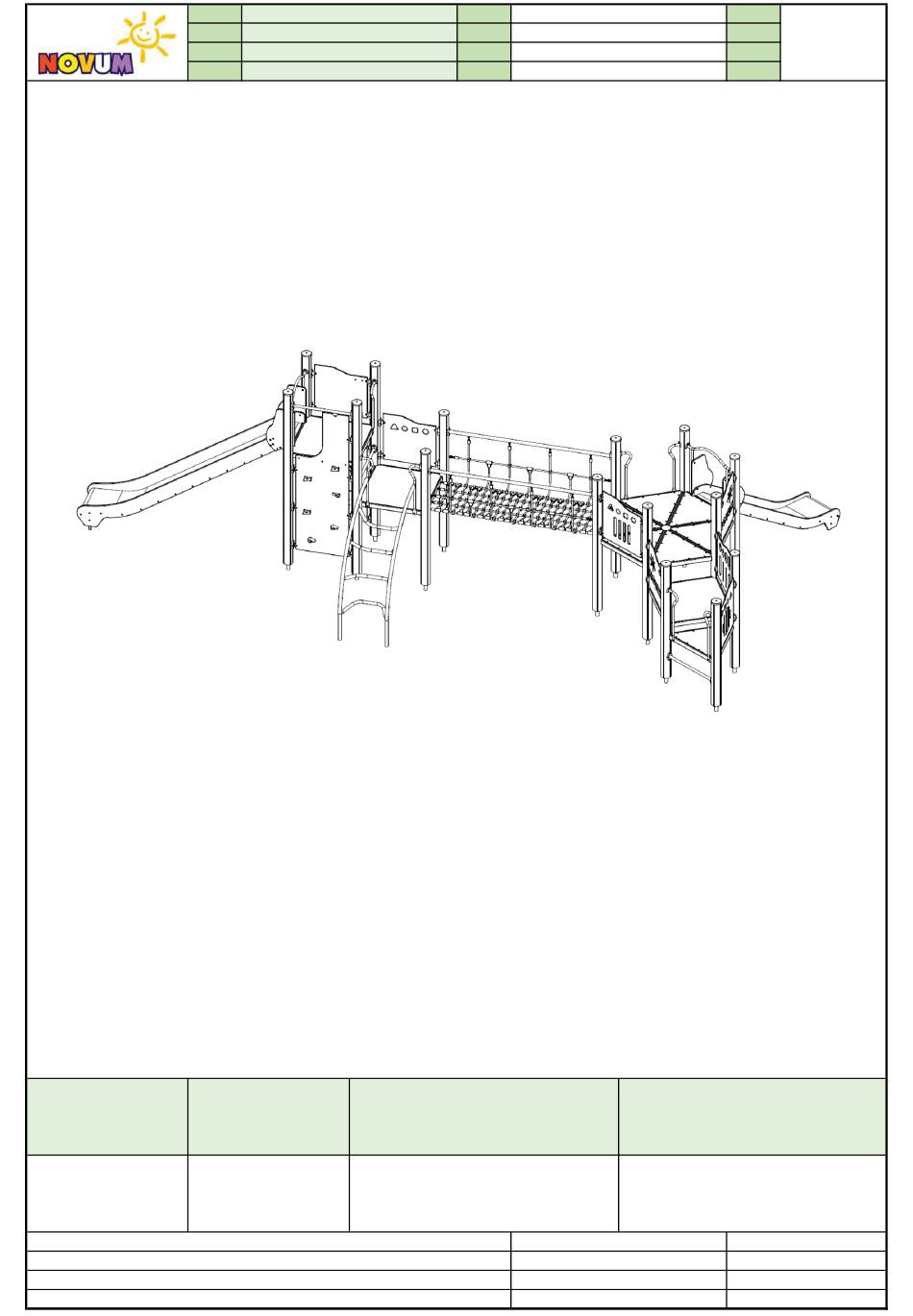

- Seite 2 Strefa bezpieczeństwa / Safety zone / Sicherheitszone / Zone de sécurité 1125 UWAGA / WARNING / ACHTUNG / ATTENTION: PL Jeżeli w zestawie występuje zjeżdżalnia, zestaw należy posadowić w taki sposób, aby ślizg zjeżdżalni znajdował się od strony północnej, czyli od strony nienasłonecznionej, aby zapobiegać nadmiernemu nagrzewaniu się ślizgu. ENG If there is a slide in the set, it should be installed from the north, poorly sunny side to avoid possible hazards (burns) through direct skin contact.
- Seite 3 Nawierzchnia / Safe surface / Fallschutzbelag / fr 1125 Materiał Min. wysokość warstwy Material Min. layer thicknesses Material Min. Schichtöhe Beton / Concrete / Beton h<0,6 m Nawierzchnia bitumiczna / Bituminous surfacing / Bituminöse Oberfläche Gleba / Topsoil / Boden h<1 m Darń...
- Seite 4 Wymiary / Dimensions / Größe / Dimensions 1125 69 kg 3,35x0,2x0,2 4,66x9,09x2,76 (AxBxH) [m] (AxBxH) [m]...
- Seite 5 Wykopy / Excavation / Ausschachtung / Excavation 1125...
- Seite 6 Wejście łukowe 120 23104_RD Stopień z podwójnymi wypraskami 2335_RD Pomost linowy 2201_RD Zjeżdżalnia 180 2115_RD Zjeżdżalnia 120 2113_RD Podest trójkątny 2072_RD Podest Orbis 2070_RD Nazwa części Part name Nr części Part No. Ilość Quantity Art. Nr. Rep. Teilename Nom de la pièce Teile-Nr Partie No.
- Seite 7 Narzędzia / Tools / Handwerkzeug / Outils 1125 30 m 2,5 m 60 cm 100 cm 7 mm 13 mm 17 mm 19 mm 24 mm 13 mm 17 mm 19 mm 24 mm 4 mm 5 mm 6 mm 8 mm...
- Seite 8 Montaż / Installation/ Installation / Installation 1125...
- Seite 9 Montaż / Installation/ Installation / Installation 1125...
- Seite 10 8905_001_8x60_A2 Nr Rys./Normy 8905_001_8x60_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 16.12.2020 2070_RD Podest Orbis 1 /1...
- Seite 11 8905_001_8x60_A2 Nr Rys./Normy 8905_001_8x60_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 18.05.2021 2072_RD Podest tr jk tny 1 /1...
- Seite 12 ISO7380_2_M8x40_A2 ISO7380_2_M8x35_A2 ISO7380_2_M8x30_A2 ISO7089_8_A2 DIN986_M8_A2 8919_001 8905_001_8x60_A2 Nr Rys./Normy 8919_001 ISO7380_2_M8x30_A2 8905_001_8x60_A2 ISO7380_2_M8x35_A2 DIN986_M8_A2 ISO7089_8_A2 ISO7380_2_M8x40_A2 DIN986_M8_A2 ISO7089_8_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 16.12.2020 2113_RD Zje d alnia 120 1 /1...
- Seite 13 8919_001 DIN986_M8_A2 8919_001 ISO7089_8_A2 8905_001_8x60_A2 ISO7380_2_M8x40_A2 ISO7380_2_M8x35_A2 8905_001_8x60_A2 ISO7380_2_M8x30_A2 Nr Rys./Normy ISO7089_8_A2 ISO7380_2_M8x30_A2 DIN986_M8_A2 DIN986_M8_A2 ISO7089_8_A2 W po czeniach ISO7380_2_M8x35_A2 rubowych stosowa klej do gwint w. ISO7380_2_M8x40_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 18.05.2021 2115_RD Zje d alnia 180...
- Seite 14 DIN986_M8_A2 DIN986_M8_A2 DIN986_M10_A2 ISO7089_10_A2 ISO7089_8_A2 8905_001_8x60_A2 ISO7089_8_A2 ISO7380_2_M8x30_A2 8919_001 ISO7380_2_M8x30_A2 L8805_001 Nr Rys./Normy 8919_001 8905_001_8x60_A2 ISO7089_8_A2 DIN986_M8_A2 ISO7089_10_A2 8905_001_8x60_A2 8919_001 DIN986_M10_A2 ISO7380_2_M8x30_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2021-07-01 2201_RD Pomost linowy 1 /1...
- Seite 15 8905_001_8x60_A2 8919_001 Nr Rys./Normy 8919_001 8905_001_8x60_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 18.05.2021 2335_RD Stopie z podw jnymi wypraskami 1 /1...
- Seite 16 B_8801_041 8905_001_8x60_A2 ISO7380_2_M6x10_A2 8902_007_A2 8919_001 Nr Rys./Normy 8919_001 8902_007_A2 8905_001_8x60_A2 B_8801_041 ISO7380_2_M6x10_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2022-03-15 2403_RD Zabezpieczenie 1 /1...
- Seite 20 ISO7380_2_M8x35_A2 DIN986_M8_A2 ISO7089_8_A2 8905_001_8x60_A2 8919_001 8919_001 Nr Rys./Normy 8905_001_8x60_A2 DIN986_M8_A2 ISO7089_8_A2 ISO7380_2_M8x35_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2021-08-25 23104_RD Wej cie ukowe 120 1 /1...
- Seite 21 8905_001_A2 8905_001_A2 ISO7380_2_M6x12_A2 ISO7380_2_M6x30_A2 8919_001 8919_001 8902_007 8905_001_A2 Nr Rys./Normy ISO7380_2_M6x12_A2 8919_001 8919_001 8902_007 8905_001_A2 8902_007 8902_007 ISO7380_2_M6x12_A2 8905_001_A2 8919_001 ISO7380_2_M6x30_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 30.03.2020 23106_RD cianka wspinaczkowa z otworem 1 /1...
- Seite 22 ISO7380_2_M8x35_A2 DIN986_M8_A2 ISO7089_8_A2 8919_001 8905_001_8x60_A2 8919_001 8905_001_8x60_A2 Nr Rys./Normy ISO7380_2_M8x35_A2 DIN986_M8_A2 ISO7089_8_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2020-12-29 23108_RD Zw ka 1 /1...
- Seite 23 8905_001_8x60_A2 B_8801_041 8902_007_A2 8919_001 ISO7380_2_M6x20_A2 8919_001 8905_001_8x60_A2 Nr Rys./Normy B_8801_041 ISO7380_2_M6x20_A2 8902_007_A2 8905_001_8x60_A2 8919_001 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2022-04-28 26194_RD Labirynt Papuga 1 /1...
