NOVUM Orbis Montageanleitung
Vorschau ausblenden
Andere Handbücher für Orbis:
- Montageanleitung (16 Seiten) ,
- Montageanleitung (25 Seiten) ,
- Montageanleitung (21 Seiten)
Quicklinks
Wiek użytkowników
Age of users
Altersgruppe
0 - 14
NOVUM Sp. z o.o. Sp. k. ul. Bolesława Chrobrego 1, 12-100 Szczytno
NOVUM Sp. z o.o. Sp. k. ul. Bolesława Chrobrego 1, 12-100 Szczytno
INSTRUKCJA MONTAŻU
PL
ASSEMBLY INSTRUCTIONS
ENG
MONTAGEANLEITUNG
DEU
INSTRUCTIONS D'INSTALLATION
FRA
Ilość użytkowników
Number of users
Anzal der Benutzer
Nombre d'utilisateurs
7
Nazwa
Product
Name
Catégorie
11193
Przeznaczenie urządzenia
Purpose of device
Bestimmung des Spielgerätes
do zabawy na zewnątrz
for outdoor playing
zum draußen Spielen
e-mail: biuro@novumedukacja.pl
e-mail: eksport@novumgrom.com
Zestaw Orbis
Nr kat.
Orbis Set
Cat. no.
Orbis Set
Art.-Nr.
Orbis Set
Référence.
Zgodność z normą
In accordance with the standard
Geltende Norm
PN-EN 1176-1:2017
www.novumedukacja.pl
www.novum4kids.com
11193
Verwandte Anleitungen für NOVUM Orbis
Inhaltszusammenfassung für NOVUM Orbis
- Seite 1 0 - 14 PN-EN 1176-1:2017 for outdoor playing zum draußen Spielen NOVUM Sp. z o.o. Sp. k. ul. Bolesława Chrobrego 1, 12-100 Szczytno e-mail: biuro@novumedukacja.pl www.novumedukacja.pl NOVUM Sp. z o.o. Sp. k. ul. Bolesława Chrobrego 1, 12-100 Szczytno e-mail: eksport@novumgrom.com...
- Seite 2 Strefa bezpieczeństwa / Safety zone / Sicherheitszone / Zone de sécurité 11193 UWAGA / WARNING / ACHTUNG / ATTENTION: PL Jeżeli w zestawie występuje zjeżdżalnia, zestaw należy posadowić w taki sposób, aby ślizg zjeżdżalni znajdował się od strony północnej, czyli od strony nienasłonecznionej, aby zapobiegać nadmiernemu nagrzewaniu się ślizgu. ENG If there is a slide in the set, it should be installed from the north, poorly sunny side to avoid possible hazards (burns) through direct skin contact.
- Seite 3 Nawierzchnia / Safe surface / Fallschutzbelag / fr 11193 Materiał Min. wysokość warstwy Material Min. layer thicknesses Material Min. Schichtöhe Beton / Concrete / Beton h<0,6 m Nawierzchnia bitumiczna / Bituminous surfacing / Bituminöse Oberfläche Gleba / Topsoil / Boden h<1 m Darń...
- Seite 4 Wymiary / Dimensions / Größe / Dimensions 11193 27 kg 2,9x0,2x0,2 2,16x1,88x2,31 (AxBxH) [m] (AxBxH) [m]...
- Seite 5 Wykopy / Excavation / Ausschachtung / Excavation 11193...

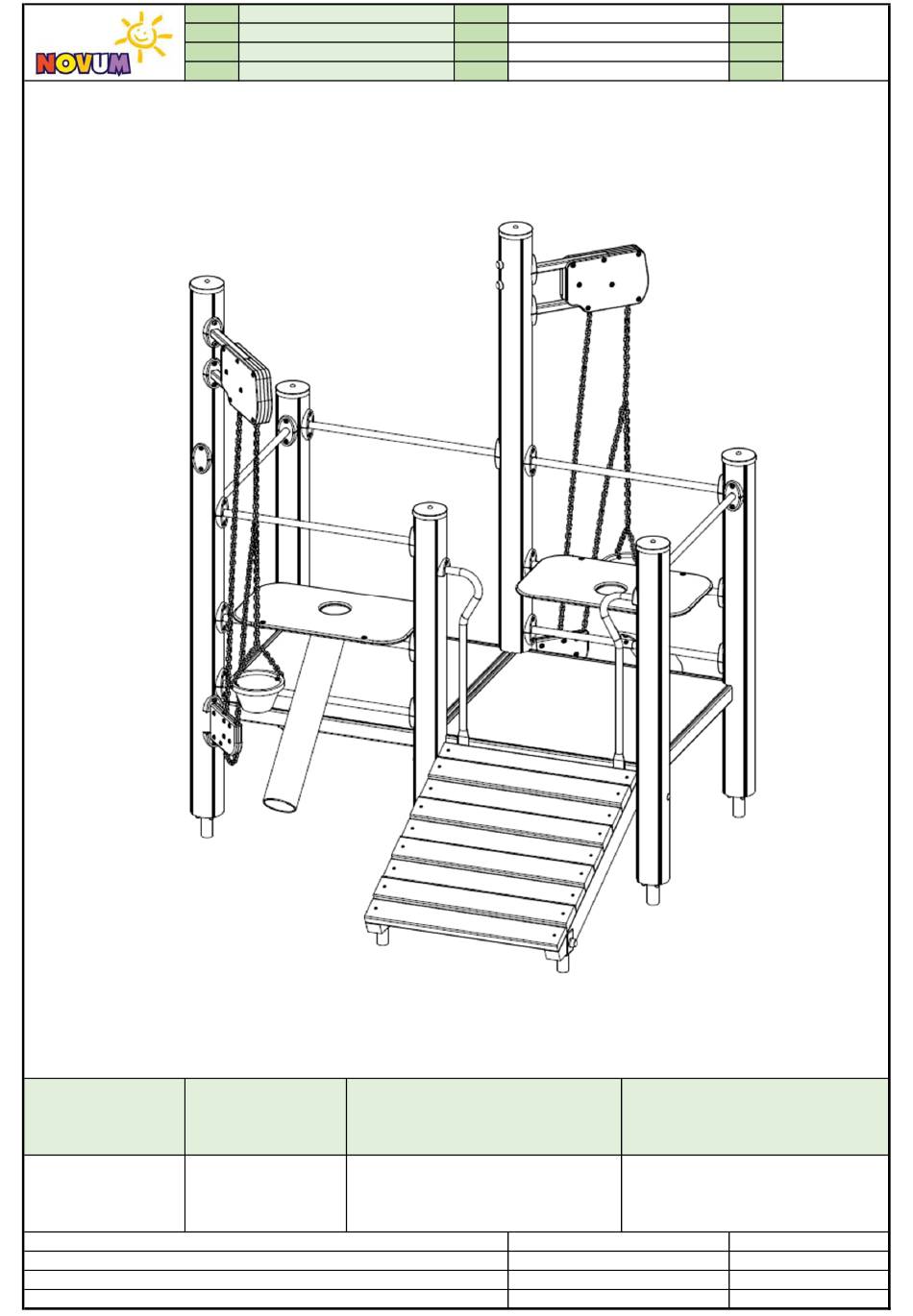

- Seite 6 Wciągarka do piasku HDPE 2 9041_RD Półka z rurką do przesypywania pisaku 2643_RD Rurka drążków gimnastycznych 2604_RD Zwężka 23108_RD Trap wejściowy 56 2370_RD Podest Orbis 2070_RD Nazwa części Part name Nr części Part No. Ilość Quantity Art. Nr. Rep. Teilename Nom de la pièce...
- Seite 7 Narzędzia / Tools / Handwerkzeug / Outils 11193 30 m 2,5 m 60 cm 100 cm 7 mm 13 mm 17 mm 19 mm 24 mm 13 mm 17 mm 19 mm 24 mm 4 mm 5 mm 6 mm 8 mm...
- Seite 8 Montaż / Installation/ Installation / Installation 11193...
- Seite 9 8905_001_8x60_A2 Nr Rys./Normy 8905_001_8x60_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 16.12.2020 2070_RD Podest Orbis 1 /1...
- Seite 10 DIN603_M10x190_A2 DIN603_M10x80_A2 8924_002 8924_002 8924_001 ISO7089_10 ISO7089_10 DIN985_M10 Nr Rys./Normy 8924_001 DIN985_M10 DIN603_M10x190_A2 8924_002 ISO7089_10 DIN985_M10 8924_001 DIN603_M10x80_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2022-01-21 2370_RD Trap wej ciowy 56 1 /1...
- Seite 11 ISO7380_2_M8x35_A2 DIN986_M8_A2 ISO7089_8_A2 8919_001 8905_001_8x60_A2 8919_001 8905_001_8x60_A2 Nr Rys./Normy ISO7380_2_M8x35_A2 DIN986_M8_A2 ISO7089_8_A2 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2020-12-29 23108_RD Zw ka 1 /1...
- Seite 12 8905_001_A2 8919_001 Nr Rys./Normy 8919_001 8905_001_A2 8905_001_A2 8919_001 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 24.03.2020 2604_RD Rurka dr k w gimnastycznych 1 /1...
- Seite 13 DIN986_M6_A2 8919_001 ISO7089_6_A2 ISO7380_2_M6x40_A2 8902_002_A2 R_2643_003 8905_001_8x60_A2 8902_002_A2 8905_001_8x60_A2 DIN986_M8_A2 ISO7089_8_A2 ISO7380_2_M8x20_A2 ISO7380_2_M8x10_A2 8919_001 Nr Rys./Normy 8905_001_8x60_A2 ISO7380_2_M8x10_A2 8919_001 ISO7380_2_M6x40_A2 8919_001 ISO7089_6_A2 ISO7380_2_M8x20_A2 DIN986_M6_A2 ISO7380_2_M8x20_A2 8919_001 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2023-12-14 2643_RD P ka z rurk do przesypywania piasku 1 /1...
- Seite 14 8919_001 8905_003_6x60_A2 8918_002 Nr Rys./Normy 8919_001 8905_003_6x60_A2 8918_002 8905_003_6x60_A2 8919_001 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2022-01-21 8918_RD Tabliczka znamionowa 1 /1...
- Seite 15 8924_001 8924_003 DIN985_M10_A2 ISO7089_10_A2 8919_001 ISO7380_M10x140_A2 8905_001 8919_001 9041 Nr Rys./Normy 8924_001 DIN985_M10_A2 9041 ISO7380_M10x140_A2 ISO7089_10_A2 8924_003 8905_001 8919_001 8905_001 Nr kat. / Cat. no. / Art. Nr. Nazwa / Product / Name 2022-01-21 9041_RD Wci garka do piasku HDPE 2 1 /1...
