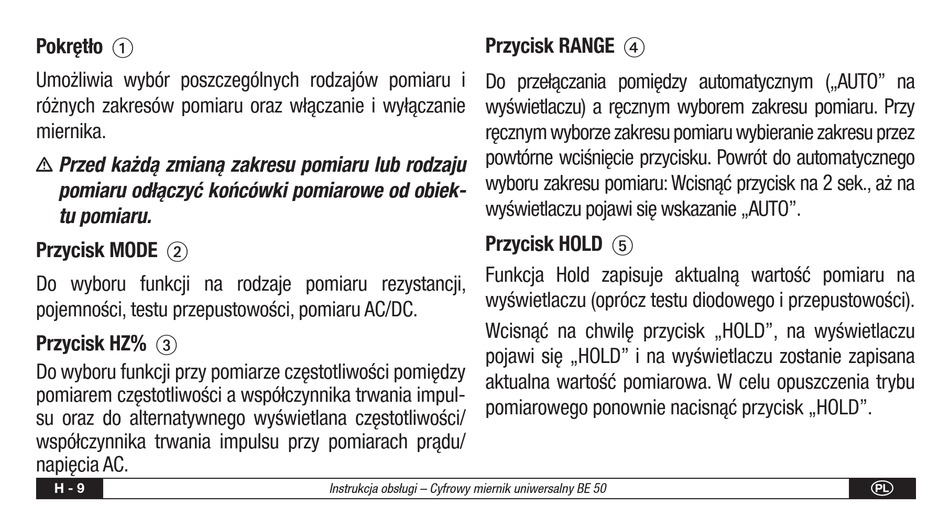

Pokrętło 1
Umożliwia wybór poszczególnych rodzajów pomiaru i
różnych zakresów pomiaru oraz włączanie i wyłączanie
miernika.
Przed każdą zmianą zakresu pomiaru lub rodzaju
pomiaru odłączyć końcówki pomiarowe od obiek-
tu pomiaru.
Przycisk MODE 2
Do wyboru funkcji na rodzaje pomiaru rezystancji,
pojemności, testu przepustowości, pomiaru AC/DC.
Przycisk HZ% 3
Do wyboru funkcji przy pomiarze częstotliwości pomiędzy
pomiarem częstotliwości a współczynnika trwania impul-
su oraz do alternatywnego wyświetlana częstotliwości/
współczynnika trwania impulsu przy pomiarach prądu/
napięcia AC.
H - 9
Przycisk RANGE 4
Do przełączania pomiędzy automatycznym („AUTO" na
wyświetlaczu) a ręcznym wyborem zakresu pomiaru. Przy
ręcznym wyborze zakresu pomiaru wybieranie zakresu przez
powtórne wciśnięcie przycisku. Powrót do automatycznego
wyboru zakresu pomiaru: Wcisnąć przycisk na 2 sek., aż na
wyświetlaczu pojawi się wskazanie „AUTO".
Przycisk HOLD 5
Funkcja Hold zapisuje aktualną wartość pomiaru na
wyświetlaczu (oprócz testu diodowego i przepustowości).
Wcisnąć na chwilę przycisk „HOLD", na wyświetlaczu
pojawi się „HOLD" i na wyświetlaczu zostanie zapisana
aktualna wartość pomiarowa. W celu opuszczenia trybu
pomiarowego ponownie nacisnąć przycisk „HOLD".
Instrukcja obsługi – Cyfrowy miernik uniwersalny BE 50
