PCE Instruments HFG Serie Bedienungsanleitung
Hydraulischer kraftaufnehmer
Verwandte Anleitungen für PCE Instruments HFG Serie
Inhaltszusammenfassung für PCE Instruments HFG Serie

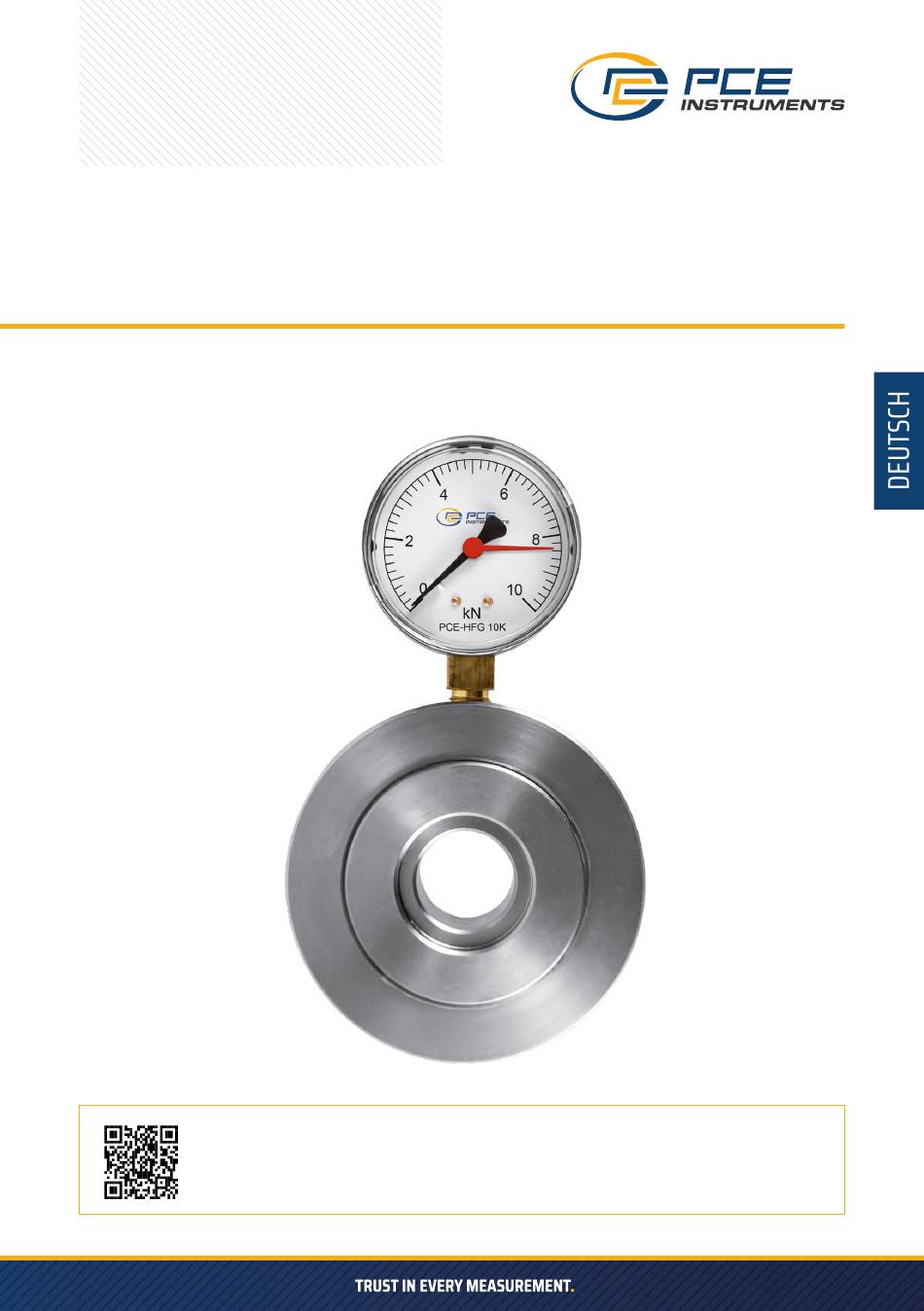

- Seite 1 BEDIENUNGSANLEITUNG HYDRAULISCHER KRAFTAUFNEHMER PCE-HFG Series User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. -
Seite 3: Spezifikationen
SPEZIFIKATIONEN Allgemeine technische Spezifikationen Spezifikation Erläuterung Messbereich Siehe Ausführungen Messgenauigkeit Siehe Ausführungen Auflösung Siehe Ausführungen Einheiten N, kN Kraftart Statische Druckkräfte Krafteinleitung Axial oder senkrechte Einleitung Material Rostfreier Stahl Speicher Integrierter Schleppzeiger zur Maximalwertaufnahme Betriebsdauer Permanent, Betrieb ohne Hilfsenergie Anzeige Analoges Kraftmanometer Montagehilfe 2 x M6 Schraubaufnahme für die axiale Montage... -
Seite 4: Allgemeine Hinweise
ALLGEMEINE HINWEISE Anwendungsbereiche Die hydraulischen Ringkraftaufnehmer der PCE-HFG Serie lassen sich variabel für die Messung von Axialkräften beziehungsweise Lagerkräften und für senkrechte Kräfte bei Wartungs- und Justierarbei- ten einsetzen. Die Besonderheit vom Kraftaufnehmer ist die 27 mm große Ringöffnung mit der axialen Schraubaufnahme. -
Seite 5: Systembeschreibung
SYSTEMBESCHREIBUNG Die hydraulischen Ringkraftaufnehmer der PCE-HFG Serie sind in vier Varianten erhältlich. Die Varianten unterscheiden sich im Messbereich, in der Einheit der Kraftanzeige und der Skalenauflösung. Weitere Informationen sind in Ausführungen erläutert. Die Geometrie ist bei allen Modellen identisch. Gerät 1 - Manometer (Klasse 1.6) -
Seite 6: Benutzung
Öffnen des geschlossenen Hydrauliksystems verhindert werden. Zur Kontrolle der Messgenauigkeit sollte jedoch der hydraulische Kraftaufnehmer in regelmäßigen Abstän- den (jährlich) zur Überprüfung und Rekalibrierung zum Hersteller geschickt werden. LIEFERUMFANG 1 x Kraftaufnehmer PCE-HFG Serie 1 x Instrumentenkoffer 1 x Stempeladapter 1 x Kurzanleitung... -
Seite 7: Entsorgung
Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 KONTAKT INFORMATION Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 2, rue Georges Kuhnmunch Calle Mula, 8 D-59872 Meschede 67250 Soultz-sous-Forêts...
