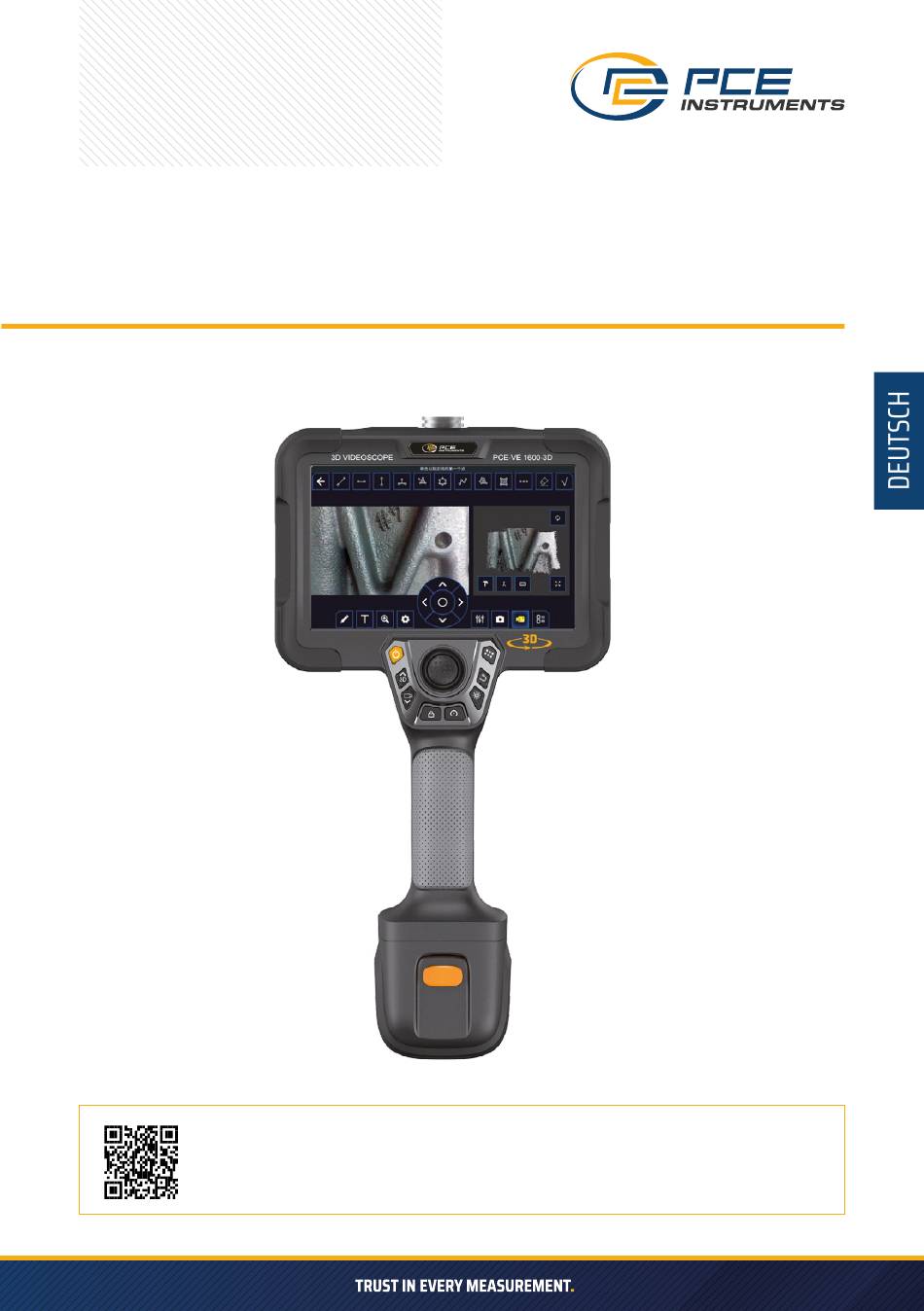

- Seite 1 BEDIENUNGSANLEITUNG 3D-VIDEOENDOSKOP PCE-VE 1600-3D User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Seite 2 ERKLÄRUNG Das Handbuch gilt nur für diese Produktreihe. Da dieses Handbuch als Handbuch für die Produktreihe verwendet wird, können die Konfiguration und die Funktionen der verschiedenen Modelle jedoch unterschiedlich sein. Bezüglich der spezifischen Spezifikationen und Funktionen sind die technischen Anforderungen zum Zeitpunkt des Kaufs die einzige Referenz.
- Seite 3 TASTE UND ANSCHLUSS Beschreibung Ein-/Aus-Schalter Aufwärts-Taste Abwärts-Taste Endoskopposition sperren Joystick Bewegungsgeschwindigkeit des Kamerakopfes einstellen Helligkeit einstellen Zurück-Taste Menü-Taste...
- Seite 4 SCHNITTSTELLEN Beschreibung SD-Kartensteckplatz Aufnahmetaste USB-A-Anschluss USB-C-Anschluss Mini-HDMI-Anschluss Audioanschluss...
- Seite 5 INBETRIEBNAHME Um das Endoskop in Betrieb zu nehmen, nehmen Sie es zunächst aus dem Transportkoffer. Achten Sie darauf, das Endoskopkabel nicht übermäßig zu knicken und dass die Kameralinse nicht zerkratzt wird. Schließen Sie dann das Endoskopkabel an das Handgerät an. Schließen Sie anschließend einen vollständig geladenen Akku an das Handgerät an.
- Seite 6 Ein/Aus: Halten Sie diese Taste 3 Sekunden lang gedrückt, um das Gerät zu starten; halten Sie sie 3 Sekunden lang gedrückt, um es herunterzufahren. Aufwärts: Drücken Sie diese Taste im Menüeinstellungsmodus, um nach oben zu navigieren. Abwärts: Scrollen Sie in der Vorschauoberfläche nach unten, um die Ansicht um das 8-fache zu vergrößern.
- Seite 7 » Wenn bei der Winkeleinstellung eine Anomalie auftritt, beenden Sie den aktuellen Vorgang und schalten Sie das Gerät aus. Wenden Sie sich dann an den Lieferanten. » Halten Sie das Einführrohr von allen Flüssigkeiten fern, mit Ausnahme von Wasser, Salzwasser oder Öl. »...
- Seite 8 1280*720 Bildauflösung Videoauflösung 1280*720 Zoomfunktion Image 8X Material des Außengehäuses Absturzsicherungslegierung Speicher Integrierter 16 GB Flash-Speicher, externe 64 GB SD-Karte (bis zu 128 GB) Datenanschluss HDMI-Anschluss, USB-Anschluss, Typ-C-Anschluss Batterien DC 12 V, herausnehmbare Lithium-Batterien Betriebsdauer ≥3 Batteriekapazität (7.4V, 6400mAh)*2 Leistungsaufnahme Gewicht ≈...
- Seite 9 Benutzerdefiniertes Kamera- Wasserzeichen Wasserzeichen Entfernungswasserzeichen Datum/Zeit- Wasserzeichen Im Folgenden werden die Funktionen der Symbole im schwebenden Fenster von oben nach unten und von links nach rechts erläutert. Kameraeinstellungen, Bildparameter, Proportionen, Spezialeffekte usw. einstellen. 2. Bild-in-Bild, kleine Fensteranzeigefunktion umschalten. 3. Dual-Kamera-Vorschau, Dual-Kamera-Anzeige umschalten. Bilddrehung.
- Seite 10 2.4 Steuerung der Sondenbewegung Bedienen Sie je nach Testanforderung den Joystick, um die Sondenbewegung zu steuern und die Beobachtung durchzuführen. Die Biegebewegung der vorderen Sonde wird durch Drehen des Joysticks gesteuert. Wenn der Joystick während des Betriebs plötzlich auf größeren Widerstand stößt oder eine Anomalie auftritt, stellen Sie die Verwendung bitte sofort ein.
- Seite 11 3.3 Vorschau der Doppelkamera Klicken Sie auf das Symbol 3 „Vorschau der Doppelkamera“. Die Bilder der beiden Kameras können auf demselben Bildschirm angezeigt werden. 3.4 Bilddrehung Klicken Sie auf das Symbol 4 „Bilddrehung“. Drehen Sie das Bild jeweils um 90° im Uhrzeigersinn und mit Spiegelbildanzeigefunktion.
- Seite 12 3.5 Foto-/Videovorschau 1. Klicken Sie in der Vorschauoberfläche auf das Symbol 5 „Foto-/Videovorschau“, um zur Dateivorschau zu gelangen. Sie können zwischen den Dateien nach links und rechts wechseln, das Dateiverwaltungssystem aufrufen und Dateien löschen. Fotos können mit Anmerkungen versehen, gedreht und vergrößert werden. Videos können angesehen und angehalten werden.
- Seite 13 3.6 Testbericht Wählen Sie das Bild aus, um automatisch den PDF-Bericht zu erstellen. Nach dem Klicken auf das Bild erscheint in der oberen rechten Ecke ein kleines Häkchen. Klicken Sie auf das kleine Häkchen, um die Auswahl des Bildes abzuschließen. Daraufhin erscheint die folgende Benutzeroberfläche.
- Seite 14 Sie können jedes Bild bearbeiten und mit Notizen versehen oder unter jedem Bild Text einfügen und rechts den Dateinamen festlegen. Sobald die Einstellungen abgeschlossen sind, klicken Sie auf die rechte obere Ecke, um den Testbericht zu erstellen. 3.7 Schnappschuss Drücken Sie kurz auf das Symbol 8 „Schnappschuss“, um „Datum/Uhrzeit-Wasserzeichen“, „Entfernungs- Wasserzeichen“, „Benutzerdefiniertes Wasserzeichen“...
- Seite 15 3.10 Bildanruf Klicken Sie auf das Symbol 11 „Freeze“ „Bildanruf“, um das Bild auszuwählen, das im „Bild-in-Bild“-Modus angezeigt werden soll, siehe 3.2 3.11 Messung (Option) Klicken Sie auf das Symbol 12 „Messung“, um die Messschnittstelle aufzurufen. Oben in der Schnittstelle befindet sich die Messmethode.
- Seite 16 Einstellungen, Momentaufnahme, Videoaufzeichnung, Liste. Der linke Bereich der Benutzeroberfläche dient der Flächenmessung, der rechte Bereich ist der 3D-Wolkenbildbereich, der vergrößert und gemessen werden kann. Wählen Sie zunächst Punkte auf dem linken Bild aus, verwenden Sie die Navigationstasten, um die Auswahlpunkte nach oben, unten, links und rechts fein einzustellen, und klicken Sie auf die Taste „ “...
- Seite 17 Radiergummi : Klicken Sie während des Auswahlvorgangs auf die Radiergummi-Schaltfläche, um zum obersten Schritt zurückzukehren. Doodle : Klicken Sie auf die Doodle-Taste, um auf dem linken Bild zu kritzeln, und bestätigen Sie in der oberen rechten Ecke. Bildschirmaufnahme und -aufzeichnung: Während des Messvorgangs können Sie beliebige Bildschirmaufnahmen und -aufzeichnungen machen, um die Messdaten und den Betriebsprozess zu speichern.
- Seite 18 3.14 Dateispeicherpfad Klicken Sie auf das Symbol 13 „Einstellungen“, um die Speicherpfadeinstellungen aufzurufen und die Dateiverwaltungsoberfläche zu öffnen. Ordner für Doodle Bild gespeichert Ordner für Test- bericht Cache-Ordner für Cache-Ordner für gemessenes Bild eingefrorenes Bild Wählen Sie den Speicherort aus, den Sie als Standard-Speicherpfad festlegen möchten, und klicken Sie auf das Symbol „kleines Haus“...
- Seite 19 LÖSUNG FÜR HÄUFIGE PROBLEME Problem Grund Lösung Bootvorgang ohne Reaktion leere Batterie Aufladen Automatisches Herunterfahren Batterie-Leistungsmangel Akku aufladen oder austauschen Bootbildschirm friert ein Systemstartfehler oder Batterie- Entfernen Sie den Akku, um Leistungsmangel ihn neu einzusetzen oder aufzuladen, oder führen Sie einen erzwungenen Neustart durch, indem Sie die Neustart- Taste drücken.
- Seite 20 Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
