PCE Instruments PCE-VE 500N Bedienungsanleitung
Wifi-endoskop
Verwandte Anleitungen für PCE Instruments PCE-VE 500N
Inhaltszusammenfassung für PCE Instruments PCE-VE 500N

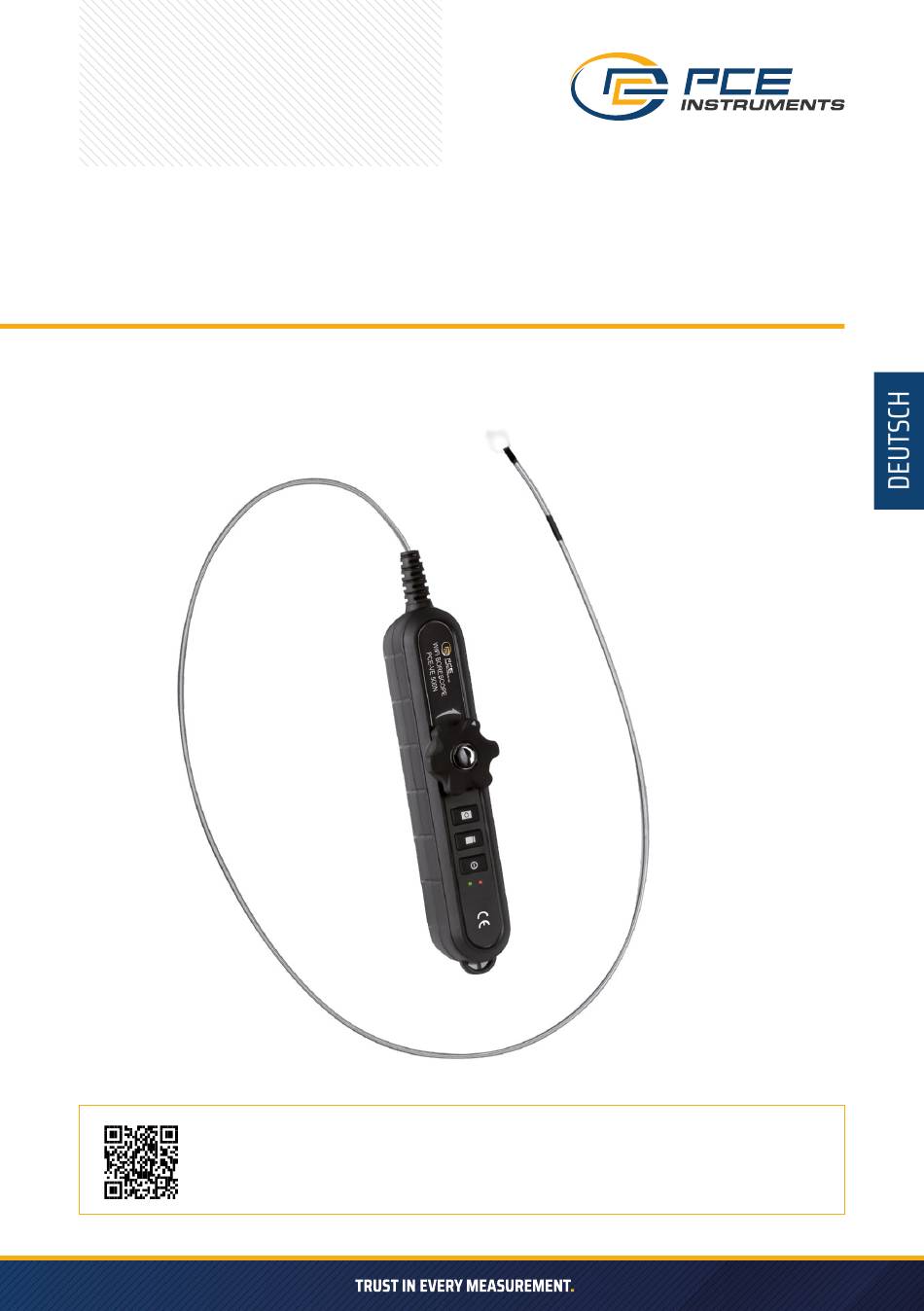

- Seite 1 BEDIENUNGSANLEITUNG WIFI-ENDOSKOP PCE-VE 500N User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Sicherheit & Vorsichtsmassnahmen
SICHERHEIT & VORSICHTSMASSNAHMEN SICHERHEITSHINWEISE DER BENUTZER MUSS DIE HIER ENTHALTENEN INFORMATIONEN BEACHTEN, UM DIE SICHERHEIT ZU GEWÄHRLEISTEN. Wir empfehlen Ihnen, die folgenden Hinweise vor der Verwendung des Systems sorgfältig durchzulesen. Bei einer nicht bestimmungsgemäßen Verwendung des Geräts kann der Schutz durch das Gerät beeinträchtigt werden. - Seite 3 CE-HINWEIS Das Wi-Fi Endoskop PCE-VE 500N mit 4,5 mm und 180°-Gelenk entspricht den folgenden Normen: » 2014/53/EU Richtlinie zur elektromagnetischen Verträglichkeit RoHS-HINWEIS Das Wi-Fi Endoskop PCE-VE 500N mit 4,5 mm und 180°-Gelenk entspricht den Anforderungen der europäischen Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe (RoHS). Das bedeutet, dass unser Produkt sowohl bleifrei ist als auch keine gefährlichen Stoffe enthält, weder im Herstellungsprozess...
-
Seite 4: Produktbeschreibung
PRODUKT BESCHREIBUNG 1 - USB-Ladeanschluss 2 - Anzeige 3 - Stromversorgung 4 - Aufnahme 5 - Schnappschuss 6 - Steuerrad 7 - Sonde 8 - Kamerakopf 9 - Biegbarer Hals HINWEIS Wenn die rote Batterieanzeige aufleuchtet, beträgt die Betriebsdauer in der Regel noch etwa 15 Minuten. - Seite 5 SOFTWARE (APP) „Videoscope i“ ist eine speziell entwickelte App für die Verwendung mit dem PCE-VE 500N. Sie bietet eine intuitive Benutzeroberfläche mit praktischen Funktionen: LED-Lichteinstellung, Schnappschuss, Aufzeichnung und Verknüpfung mit Fotoalbum. HINWEIS: Unterstützte Betriebssysteme: iOS 10 oder höher / Android 4 oder höher.
-
Seite 6: Funktionen & Benutzeroberfläche
FUNKTIONEN & BENUTZEROBERFLÄCHE Hauptbildschirm – Querformat 1 – LED-Lichtsteuerung 2 – Vollbild 3 – Schnappschuss-/Aufnahmetaste 4 – Album Funktion / Symbol Beschreibung LED-Lichtsteuerung LED-Helligkeitsregler durch Berühren und Ziehen Schnappschuss/Aufnahme Tippen Sie auf das Kamerasymbol, um zwischen Schnappschuss- und Aufnahmemodus zu wechseln Album Verbindung zum Originalfotoalbum von Android-/iOS-Geräten im Ordner „Videoscope i“... -
Seite 7: Technische Daten
TECHNISCHE DATEN Handgerät Abmessungen L: 207,5 mm B: 35 mm H: 50 mm (ohne Einstecksonde) Gewicht 248 g Standbildformat 1024*768 JPG (auf dem Speicher des Mobilgeräts) Videoauflösungsformat 1024*768 MP4 (auf dem Speicher des Mobilgeräts) Akku 2600 mAh Li-Ionen-Akku, bis zu 6 Stunden typischer Betrieb / 2 Stunden Ladezeit Stromversorgung DC-Eingang 5 V, 1 A, Typ C, USB-kompatibel... -
Seite 8: Vorsichtsmassnahmen Bei Der Verwendung
* Der maximale Schwenkwinkel kann sich mit der Zeit verringern. ** Hohe Temperaturen während des Ladevorgangs/Betriebs können zu einer Verschlechterung der Leistung und Lebensdauer des Akkus führen. VORSICHTSMASSNAHMEN BEI DER VERWENDUNG Der Biegehals ist ein besonders empfindlicher Bereich. Biegen Sie den Biegehals niemals mit der Hand, sondern verwenden Sie ausschließlich das Steuerrad. - Seite 9 Setzen Sie die gesamte Sonde keiner starken Belastung aus und vermeiden Sie Stöße. Verwenden Sie die Sonde niemals als Hammer oder Haken. Verwenden Sie die Sonde oder den Kamerakopf niemals zum Freimachen von Durchgängen oder verstopften Bereichen. Betriebstemperatur der Sonde: -10 °C bis 60 °C. Lagertemperatur der Sonde: 0 °C bis 60 °C.
-
Seite 10: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
